G6

G6
G6
G6
G6
G6
G6

Производитель: Neoway

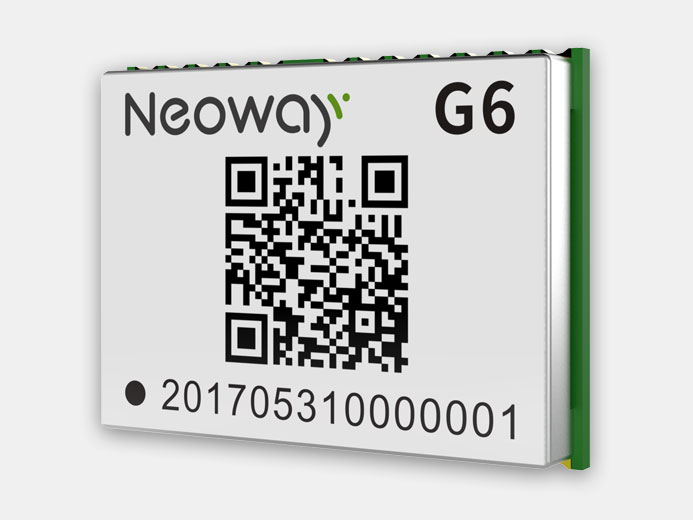

G6 — ГНСС-модуль с поддержкой ГЛОНАСС L1 и GPS L1/BDS B1. Компактный ГЛОНАСС/GPS/BDS-модуль G6 применяется там, где важны миниатюрные размеры.

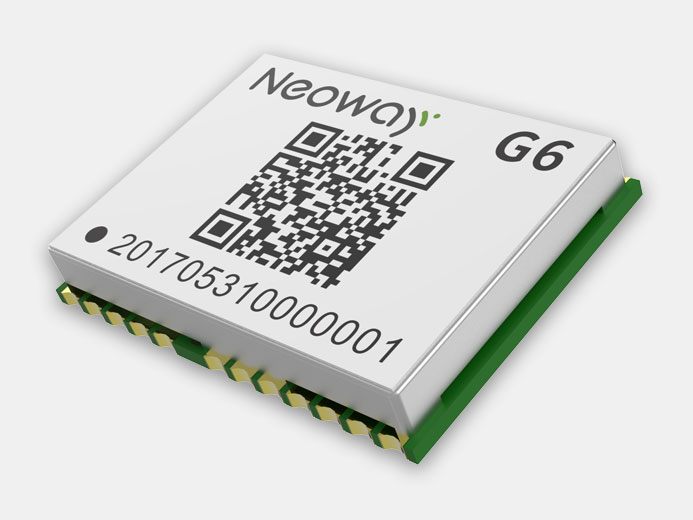

Модуль выполнен в прямоугольном LLS-корпусе, контакты расположены на его нижней части, что облегчает процесс поверхностного монтажа. Отличается высокой чувствительностью и низким энергопотреблением. Позволяет создавать недорогие решения для навигации и позиционирования, а также носимые устройства и ИоТ-терминалы.

Цена: По запросу

Базовый чип
TD1030
Частотный диапазон GPS, МГц
L1 1575,42 ±0,5
Частотный диапазон ГЛОНАСС, МГц
L1 1597,5…1605,9
Система подавления помех
Да
Период выдачи выходных данных, секунд
0,1…255
Ток потребления в спящем режиме
20 мкА @ 3,3 В
Интерфейс обмена
UART
Напряжение питания, В
2,7...3,6
Габариты, мм
12 x 16 x 2,8
Рабочая температура
-40°C…+85°C
PIN2PIN
SL3333
Способ монтажа на печатную плату
SMD
Количество каналов сопровождения
56
Количество каналов захвата
56

6 — ГНСС-модуль с поддержкой ГЛОНАСС L1 и GPS L1/BDS B1. Компактный ГЛОНАСС/GPS/BDS-модуль G6 применяется там, где важны миниатюрные размеры. Модуль выполнен в прямоугольном LLS-корпусе, контакты расположены на его нижней части, что облегчает процесс поверхностного монтажа. Отличается высокой чувствительностью и низким энергопотреблением. Позволяет создавать недорогие решения для навигации и позиционирования, а также носимые устройства и ИоТ-терминалы.

Особенности

  • точное позиционирование (GPS, BDS, ГЛОНАСС), позволяющее управлять устройствами на основе местоположения
  • высокая чувствительность в режиме трекинга: -165 дБм
  • промышленное исполнения, широкий диапазон рабочих температур -40°C…+85°C
  • низкое энергопотребление.

Технические характеристики

Характеристики ГЛОНАСС/GPS Режим приёмника:
GPS L1, BDS L1, ГЛОНАСС L1
6 режимов, по умолчанию: ГЛОНАСС+BDS или GPS+BDS
Скорость обновления навигационных данных до 10 Гц
Точность горизонтального позиционирования: <3 м
Точность скорости: < 0. 1 м/с
Чувствительность: трекинг — 165 дБм
Получение данных: — 148 дБм
TTFF:
холодный старт: < 28 с
тёплый старт: < 1 с
повторный захват: < 1 с
Интерфейсы питание, nRESET
UART1: настраиваемый 4800bps до 230400 bps
по умолчанию: 9600bps
протоколы: NIMEA, RTCM
Диапазон рабочих температур -40°C…+85°C
Напряжение питания 2.7…3.6 В
Энергопотребление  25 мА@3.3 В (непрерывно)
20 uA@3.3V (режим энергосбережения)
Резервное питание 1.4…3.6 В
Корпус  LCC 24-pin

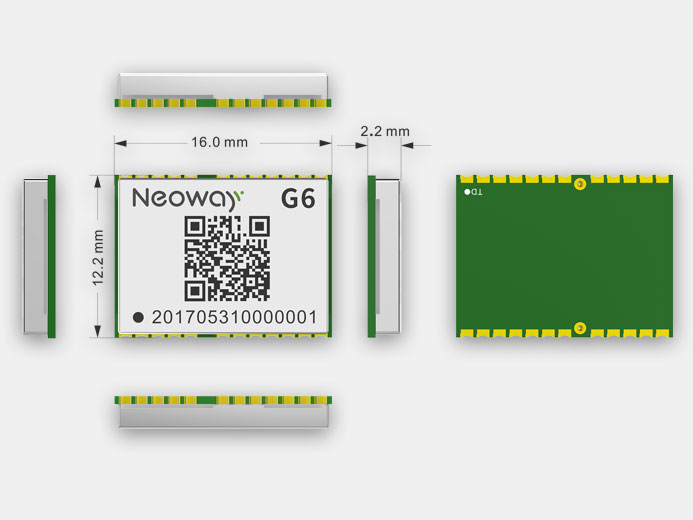

Размеры, мм 16.0 x 12.2 x 2.2
Вес, г <6
