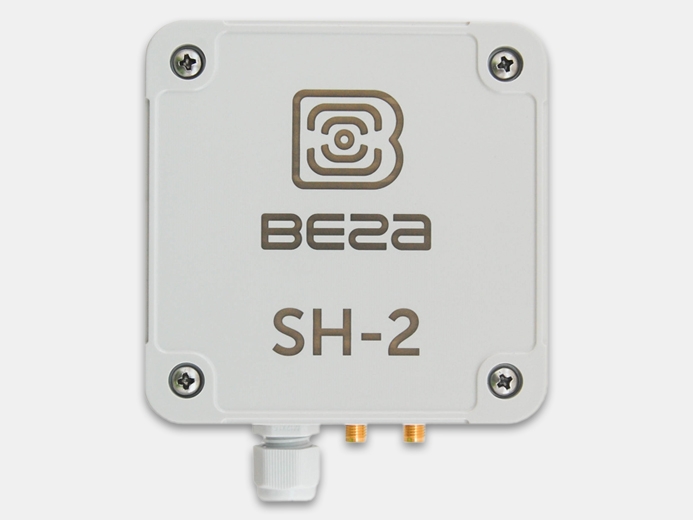

Вега SH-02 (универсальный модем LoRaWAN®/NB-IoT)
Производитель: Вега-Абсолют

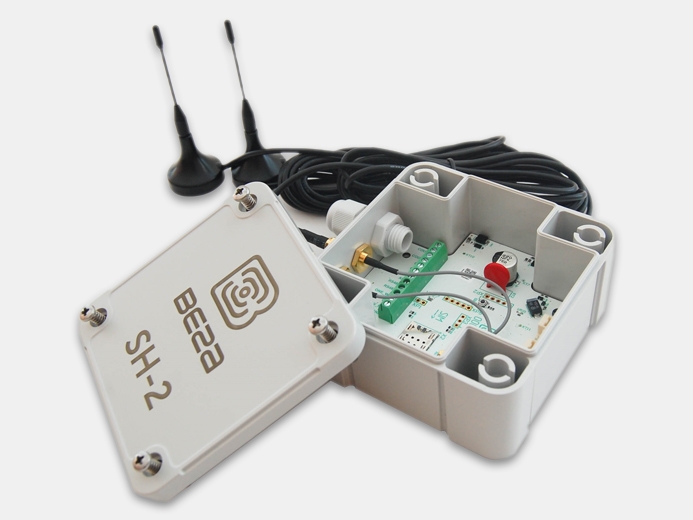

Вега SH-02 это универсальное модем для передачи данных с широкими функциональными возможностями.Устройство поддерживает как LoRaWAN®, так и LTE NB-IoT. LoRaWAN/NB-IoT модем Вега SH-02 оснащён внешними GSM и LoRaWAN-антеннами, имеет 2 цифровых и 2 аналоговых входа.
Вега SH-02 это универсальное средство передачи информации с широкими функциональными возможностями. Устройство может работать как по технологии LoRaWAN®, так и по технологии передачи данных NB-IoT.
У модема есть два цифровых входа, которые могут быть настроены как импульсные или как охранные. Кроме того, устройство имеет два аналоговых входа, интерфейс 1-Wire и интерфейс RS-485.
Элементом питания для модема может служить одна или две встроенные батареи ёмкостью 6400 мАч, либо внешний источник питания 4,5…55 В. В зависимости от выбранной емкости встроенной батареи существует два варианта поставки устройства:
У модема есть два цифровых входа, которые могут быть настроены как импульсные или как охранные. Кроме того, устройство имеет два аналоговых входа, интерфейс 1-Wire и интерфейс RS-485.
Элементом питания для модема может служить одна или две встроенные батареи ёмкостью 6400 мАч, либо внешний источник питания 4,5…55 В. В зависимости от выбранной емкости встроенной батареи существует два варианта поставки устройства:
- Вега SH-02 6400 мА*ч
- Вега SH-02 12800 мА*ч
Особенности
- Устройство класса А
- Питание батарейное от встроенной батареи
- Возможность подключения внешнего питания
- Частотные планы RU868, EU868
- Возможность задания произвольного частотного плана (на основе EU868)
- Сохранение непереданных пакетов в памяти (до 100 записей)
- Два цифровых входа (режим импульсный/охранный)
- Два аналоговых входа
- Интерфейс RS-485/1-Wire
- Измерение температуры
- Привязка показаний ко времени по внутренним часам
- Период сбора данных - раз в 5, 15, 30 минут, 1, 6, 12, 24 часа
- Период выхода на связь - раз в 5, 15, 30 минут, 1, 6, 12, 24 часа
- Поддержка ADR (Adaptive Data Rate)
- Поддержка отправки пакетов с подтверждением (настраивается)
- Способ активации OTAA, ABP (настраивается)
- Выход на связь при сработке охранных входов
- Измерение заряда встроенной батареи
- Чувствительность: до -138 дБм
- Настройка через USB-интерфейс с помощью Vega LoRaWAN Configurator.
Технические характеристики
Входы цифровые | 2 |
Входы аналоговые | 2 |
USB-порт | micro-USB, type B |
RS-485 | да |
1-Wire | да |
Каналы связи | LTE NB-IoT или LoRaWAN® |
Диапазон рабочих температур, °С | -40…+85 |
Встроенный датчик температуры | да |
Класс устройства LoRaWAN® | A |
Количество каналов LoRaWAN® | 16 |
Частотный план | RU868, EU868, произвольный (на основе EU868) |
Способ активации в сети LoRaWAN® | ABP или OTAA |
Период накопления данных | 5, 15, 30 минут, 1, 6, 12 или 24 часа |
Период выхода на связь | 5, 15, 30 минут, 1, 6, 12 или 24 часа |

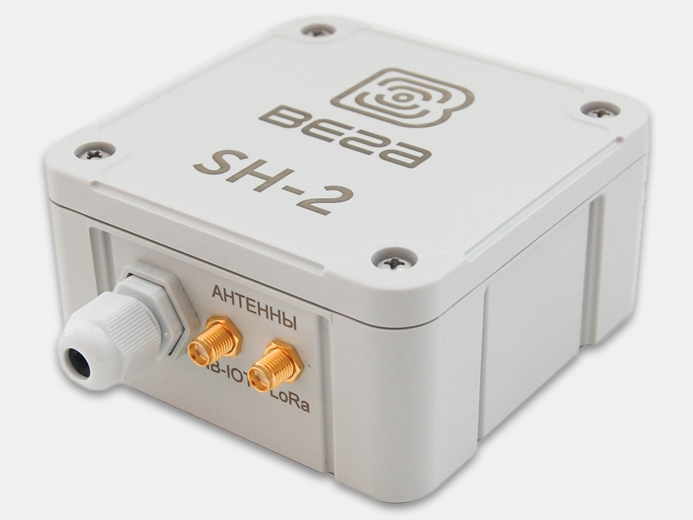

Тип антенны LoRa | внешняя |
Тип антенны GSM | внешняя |
Чувствительность | -138 дБм |
Дальность радиосвязи в сельской местности | до 15 км |
Дальность радиосвязи в плотной городской застройке | до 5 км |
Мощность передатчика по умолчанию | 25 мВт (настраивается) |
Максимальная мощность передатчика | 100 мВт |
Ёмкость встроенной батареи | 6400 / 12800 мАч |
Внешнее питание | 4,5...55 В |
Размеры корпуса без учета разъемов, мм | 95 х 95 х 50 |

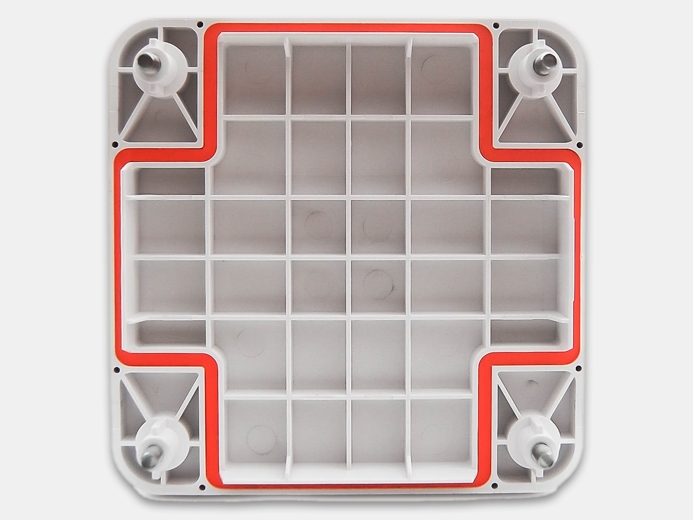

Степень защиты корпуса | IP65 |
- Частотный диапазон
- RU868, EU868, LTE NB-IoT
- Тип связи
- LTE NB-IoT или LoRaWAN®
- Напряжение питания, В
- 4,5...55 В
- Габариты, мм
- 95 х 95 х 50
- Рабочая температура
- -40°C...+85°C
- RS485
- 1
- RS232
- нет
- Ethernet 10/100
- нет
- USB
- micro-USB, type B
- АКБ
- Да
- Исполнение
- IP65
- Тип антенны
- Внешние
- Тип антенного разъёма
- SMA
- Тип устройства
- класс А
