EK-S76GXB

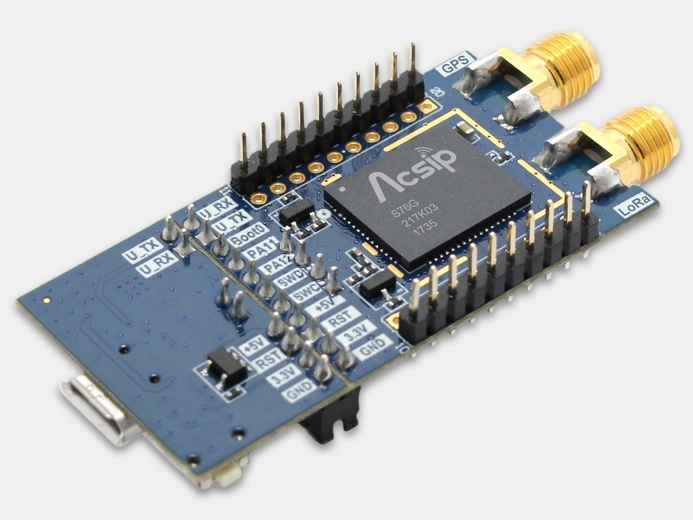

EK-S76GXB – плата разработчика предназначена для тестирования и отладки LoRa-модуля S76G
LoRa/ГЛОНАСС-модуль S76G
Распродажа
Производитель: Acsip
LoRa-модуль от AcSIP - S76G с поддержкой ГЛОНАСС/GPS/GALILEO/BEIDOU отличается низким энергопотреблением и дальним радиусом действия. Выполнен в компактном форм-факторе SIP с LGA-поверхностью для монтажа.S76G - радиомодуль дальнего радиуса действия с поддержкой LoRa™ и ГЛОНАСС. LoRa-модули обладают высокой помехоустойчивостью и чувствительностью до -137 дБм. S76G оснащён встроенным энергоэффективным процессором 32-bit Cortex M0+ MCU (STM32L073x).
Модуль предназначен для применения в беспроводных системах безопасности, датчиках дыма, управлении освещением, умных домах, умных счётчиках и любых других устройствах, где требуется дальний радиус действия, низкое энергопотребление и ГЛОНАСС позиционирование.

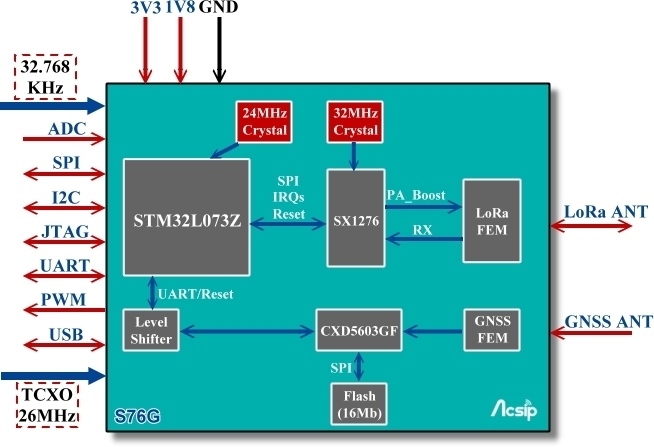

Блок-диаграмма LoRa/ГЛОНАСС-модуля S76G
Ключевые особенности
- Одобрен LoRaWAN™
- Поддержка ГЛОНАСС/GPS/GALILEO/BEIDOU
- Чувствительность (макс.) 137 дБм
- Диапазон действия до 15000 м (LoS)
Сферы применения
- Интернет вещей (IoT)
- ЖКХ
- Пульт радио управления
- Датчики различного назначения (влажности, температуры, давления и т.п.)
- Умный город
- Системы оповещения и безопасности
- Промышленный мониторинг и управление
- Системы орошения.
|
Стандарт |
LoRa |
|
Монтажная поверхность |
LGA |
|
ГЛОНАСС/GPS |
Да |
|
Интерфейсы |
USB/I2C/SPI/UART |
|
Частотный диапазон, МГц |
863 или 928 МГц |
|
Выходная мощность (макс.) |
+14 дБ, (EU868) |
|
Модуляция |
FSK, GFSK, MSK, GMSK, LoRa и OOK |
|
Скорость передачи данных |
До 375 кбит/с |
|
Встроенная память |
до 192кБ Flash и 20кБ RAM |
|
Размер, мм |
13 x 11 x 1.5 |
- Частотный диапазон
- 863 или 928 МГц
- Базовый чип
- Semtech SX1276
- Напряжение питания, В
- 3,3
- Процессор
- STM32L073x
- Габариты, мм
- 13 х 11 х 1,55
- Количество ядер процессора
- 1
- Модуляция
- FSK, GFSK, MSK, GMSK, LoRa и OOK
- Рабочая температура
- -25°C…+85°C
- SDK
- Да
- Тип корпуса
- SIP
- UART
- Да
- SPI
- Да
- Способ монтажа на печатную плату
- LGA
- Тип антенного разъёма
- через LGA-поверхность
