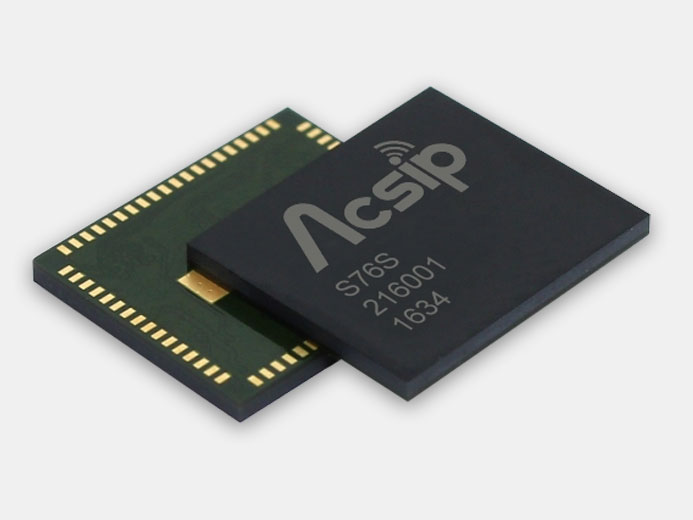

ACSIP S76S — радиомодуль LoRa, работающий на безлицензионной частоте 868 МГц

S76S
S76S

Производитель: Acsip

ACSIP S76S — компактный радиомодуль LoRa, работающий на безлицензионной частоте 868 МГц, сочетает в себе высокопроизводительный процессор Cortex-M3 и новый LoRa™ приёмопередатчик SX1276 от Semtech Corporation.

Произведен по технологии единого корпуса - SiP (System in Package). Содержит в себе и процессор и трансивер.

Цена: По запросу

Частотный диапазон
868 МГц
Базовый чип
Semtech SX1276
Напряжение питания, В
3,3
Процессор
Cortex-M3
Габариты, мм
13 x 11 x 1,1
Количество ядер процессора
1
Модуляция
FSK, GFSK, MSK, GMSK, LoRa и OOK
Рабочая температура
-20°C…+70°C
SDK
Да
Тип корпуса
SIP
UART
Да
SPI
Да
GPIO
Нет
Способ монтажа на печатную плату
LGA
Тип антенного разъёма
через LGA-поверхность

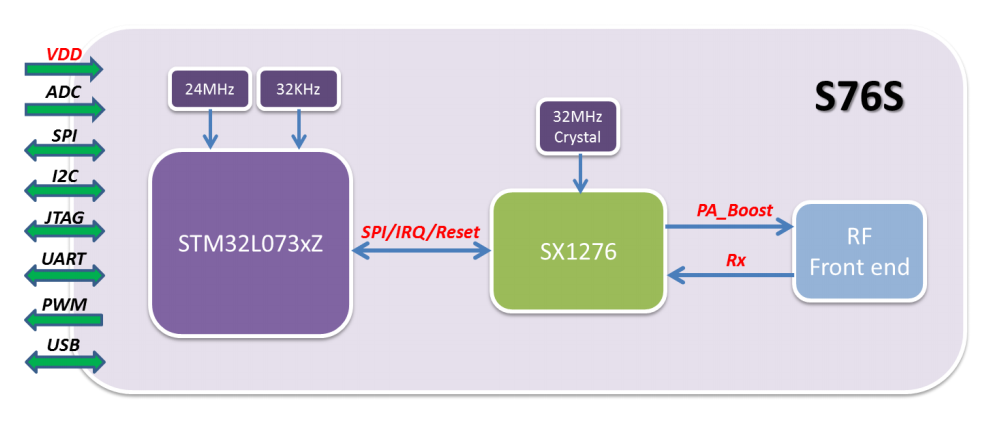

ACSIP S76S — компактный радиомодуль LoRa, работающий на безлицензионной частоте 868 МГц, сочетает в себе высокопроизводительный процессор Cortex-M3 и новый LoRa™ приёмопередатчик SX1276 от Semtech Corporation. Произведен по технологии единого корпуса - SiP (System in Package). Содержит в себе и процессор и трансивер. Блок-диаграмма ACSIP S76S представлена на рисунке ниже:

Блок-диаграмма LoRa-модуля ACSIP S76S Блок-диаграмма LoRa-модуля ACSIP S76S

Благодаря применению LoRa модуляции дальность двусторонней передачи данных может достигать 15 км в условиях открытого пространства. Поддержка The LoRaWAN протокола стека, сертифицированного LoRa Alliance, который основан на ОС IBM LMiC и IMST WiMOD, обеспечивает работу с сетями LPWAN для Интернета вещей и М2М-приложений, поддерживает запуск напрямую или «по воздуху». Он поставляется с WiMOD LoRaWAN™ HCI интерфейсом и легко настраивается. Другими словами, модуль может управляться специальными командами, как напрямую по соответствующим интерфейсам UART/I²C/SPI, так и по воздуху из вне. А встроенная память и предоставляемая производителем среда разработки позволяет применять модуль как обычный микропроцессор с радио возможностями, что позволит уменьшать размеры конечного изделия.

Ключевые особенности

  • Одобрен LoRaWAN™
  • Чувствительность (макс.) 137 дБм
  • Диапазон действия до 15000 м (LoS)

Cферы применения

  • Интернет вещей (IoT)
  • Пульт радио управления
  • Датчики различного назначения (влажности, температуры, давления и т.п.)
  • Умный город
  • Системы оповещения и безопасности
  • Промышленный мониторинг и управление
  • Оросительные системы дальнего радиуса действия.

Технические характеристики

Стандарт LoRa
Монтажная поверхность LGA
Интерфейсы UART/I²C/SPI
Частотный диапазон 868 МГц
Выходная мощность (макс.) +13 дБм, (20мВт)
Модуляция FSK, GFSK, MSK, GMSK, LoRa и OOK
Скорость передачи данных настраиваемая до 300 kbps
Встроенная память до 192кБ Flash и 20кБ RAM
Размер 13x11x1.1 мм
Датчики температуры и заряда батареи да
