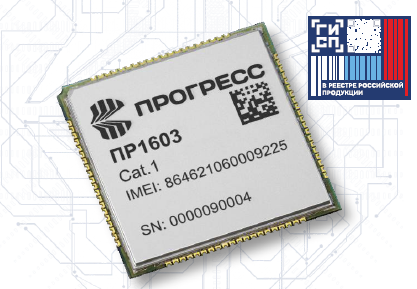

ПР1603, ПР1603Б, ПР1603Н, ПР1603НБ модули беспроводной связиПротестировать

ПР1603, ПР1603Б, ПР1603Н, ПР1603НБ — серия модулей беспроводной связи на базе стандарта LTE Cat.1. Стандарт Cat.1, предназначенный для приложений M2M и IoT.

В соответствии со стандартом LTE Cat.1, модули могут поддерживать скорость восходящего канала до 5 Мбит/с и скорость нисходящего канала 10 Мбит/с. Стандарт GSM/GPRS/EDGE также поддерживается в полном объеме.
Серия модулей ПР1603 идеально подходит для случаев, когда не требуется высокая скорость передачи данных, но требуется стабильная и надежное подключение к сети LTE.
Особенности:

• Модули серии ПР1603 поддерживают сетевые протоколы: TCP/IP, UDP/IP, HTTP/FTP;
• Поддержка до пяти APN, и до пяти сокетов, одновременно;
• Поддержка двух SIM-карт;
• Прием/передача голоса в цифровом стандарте VoLTE;
• Основные области применения: промышленные контроллеры, POS, М2М телематика.

Основные характеристики*

LTE	LTE Cat 1 (10 Мбит/c «вверх», 5Мбит/с «вниз») 3GPP Release 9 FDD Полосы рабочих частот: FDD-LTE: B3/B7/B20 TDD-LTE: B38
GSM/GPRS/EDGE	Полосы рабочих частот: GSM – 900 МГц DCS – 1800 МГц  GPRS/EDGE: мультислот класс 12 «вверх» - 100 Кбит/с «вниз» - 85,6 Кбит/с
SMS	Режим «текст» Режим «PDU»
Аудио канал	VoLTE 1 «цифровой» выход Выход «стерео» Подавление эха/Подавление шума Кодек: FR/EFR/HR/AMR-NB /MP3 Диапазон частот до 48 КГц
Поддерживаемые протоколы приема/передачи	Пространство IP-адресов: Dual stack IPv4 / IPv6 TCP/IP, UDP/IP, HTTP/FTP
ГНСС	Прямой доступ через UART- порт Работа в режимах GPS ,ГЛОНАСС/GPS «Холодный» старт – 28 с Режим Assisted GNSS («быстрый» старт)
Bluetooth	Bluetooth 4.0
Обновление встроенного ПО	Через UART и USB FOTA (Обновление по эфиру)
Интерфейсы	1 UART 1 USB 2.0 (высокоскоростной, 480 Мбит/с) 1 I² C 1 SDIO
GPIO	9 выводов
SIM	Поддержка карт 1,8 В и 3,0 В
Конструктивное исполнениеe	Корпус LGA+LCC, 152 вывода, габаритные размеры 30 Х 30 Х 2,5 мм, вес не более 10 г.
Напряжение питания	3,3 – 4,2 В (номинал 3,8 В)
Диапазон рабочих температур	Нормальный рабочий режим (при полном соответствии директивам 3GPP): от минус 30 ºС до плюс 70 ºС Расширенный рабочий режим (сохранение работоспособности без соответствия директивам 3GPP): от минус 40 ºС до плюс 85 ºС Диапазон температур хранения: от минус 40 ºС до плюс 85 ºС
USB Драйвер	Windows 7, 8, 10 «Встроенный» (Embedded) Windows 7.x, 8.x, 10.x
Варианты исполнения	ПР1603 (LTE Cat.1+2G)  ПР1603Б (LTE Cat.1+2G+Bluetooth) – встроенный чип Bluetooth 5.0 ПР1603Н (LTE Cat.1+2G+ГНСС) - встроенный ГНСС чип  ПР1603БН (LTE Cat.1+2G+Bluetooth+ГНСС) – встроенные Bluetooth 5.0 и ГНСС чипы

*Модули серии ПР1603 находятся в процессе разработки. Указанные характеристики не являются окончательными и подлежат уточнению.
