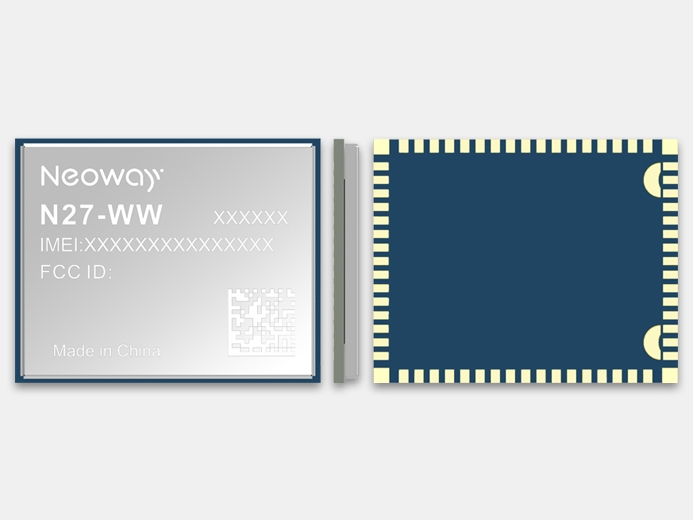

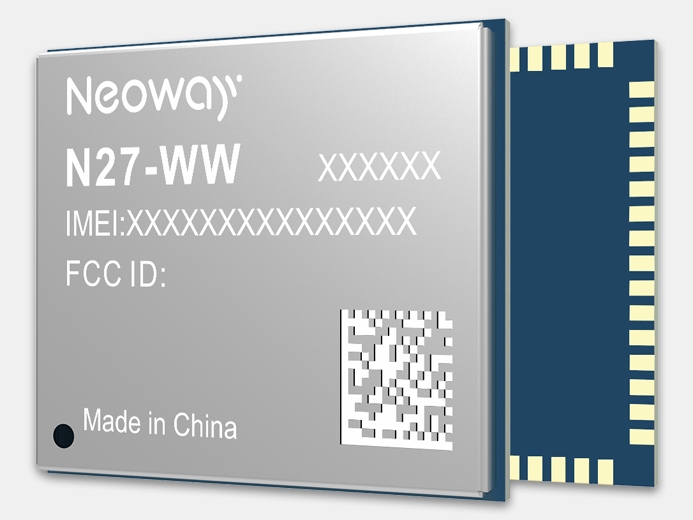

N27 (NB-IoT/eMTC модуль)
К сожалению, товар снят с производства, но у нас есть современные аналоги с улучшенными характеристиками.
Свяжитесь с нами, и мы бесплатно подберем лучшее решение.
Производитель: Neoway
N27 - NB-IoT/eMTC модуль, созданный специально для применения в M2M и IoT.N27 отличается компактными размерами (24.0 x 18.0 x 2.3 мм), поддержкой ГНСС, работает в диапазонах: Cat. M1, Cat. NB1, Cat. NB2, .
Благодаря своему низкому энергопотреблению, широкому диапазону рабочих температур и поддержке NB-IoT диапазонов, является идеальным решением для применения в интернете вещей.
N27 - NB-IoT/eMTC модуль, созданный специально для применения в M2M и IoT.
Используя технологию 3GPP Rel.14 LTE, N27 обеспечивает скорость передачи данных до 1119 кбит/с (DL) и до 588 кбит/с (UL). N27 поддерживает функцию определения местоположения Gen9 VT (GPS, ГЛОНАСС, BDS, Galileo и QZSS). Наличие встроенной ГНСС-функции значительно упрощает процесс разработки решений и обеспечивает быстрые, точные и надёжные функции позиционирования.
N27 оснащён промышленными интерфейсами UART и поддерживает различные сетевые протоколы: CoAP, UDP, TCP и MQTT. N27 имеет отличные радиочастотные характеристики, низкое энергопотребление и сверхширокий диапазон рабочих температур. Благодаря различным стандартным интерфейсам и многочисленным функциям (драйверы последовательного порта USB для Windows 7/8/8.1/10, Linux и Android) этот модуль является оптимальным вариантом для применения в энергоучёте, телематике, решениях для умного города, мониторинге окружающей среды и других сценариях.
Отличительные особенности
* в разработке
# B14/B27 только для Cat-M, B71 только для Cat-NB
Используя технологию 3GPP Rel.14 LTE, N27 обеспечивает скорость передачи данных до 1119 кбит/с (DL) и до 588 кбит/с (UL). N27 поддерживает функцию определения местоположения Gen9 VT (GPS, ГЛОНАСС, BDS, Galileo и QZSS). Наличие встроенной ГНСС-функции значительно упрощает процесс разработки решений и обеспечивает быстрые, точные и надёжные функции позиционирования.
N27 оснащён промышленными интерфейсами UART и поддерживает различные сетевые протоколы: CoAP, UDP, TCP и MQTT. N27 имеет отличные радиочастотные характеристики, низкое энергопотребление и сверхширокий диапазон рабочих температур. Благодаря различным стандартным интерфейсам и многочисленным функциям (драйверы последовательного порта USB для Windows 7/8/8.1/10, Linux и Android) этот модуль является оптимальным вариантом для применения в энергоучёте, телематике, решениях для умного города, мониторинге окружающей среды и других сценариях.
Отличительные особенности
- Выполнен на основе Qualcomm чипсета MDM9205
- Промышленный класс рабочих температур: -40°C...+85°C
- Различные сетевые протоколы: совместим с 3GPP Release 14
- LGA, компактный размер, уменьшенная монтажная поверхность, отличные ESD-характеристики
- Инструменты разработчика: доступность образцов, комплекты разработчика, SDK.
| Частотный диапазон |
NB-IoT*/eMTC: B1, B2, B3, B4, B5, B8, B12, B13, B14 # , B18, B19, B20, B25, B26, B27 # , B28, B31*, B66, B71 # ,B85 EGPRS: B2, B3, B5, B8 |
| Операционная система | ThreadX или OpenThreadX* |
| Скорость передачи данных |
Cat. M1: 588 Кбит/с/1119 Кбит/с (DL/UL) Cat. NB1: 34 Кбит/с/66.6 Кбит/с (DL/UL) Cat. NB2: 127 Кбит/с/158.5 Кбит/с (DL/UL) EGPRS: 236.8 Кбит/с (DL/UL) |
| Сетевые протоколы | CoAP, UDP, TCP, MQTT, PPP, NTP, FTP, HTTP, HTTPS, DTLS |
| Питание, В постоянного тока |
3.1...4.3, тип.: 3.6 |
| Энергопотребление |
< 3uA @ PSM < 0.8mA @ I-DRX=2.56s < 0.25mA @ e-I-DRX=81.9s&PTW=2.56s < 2mA @ sleep (EGPRS) |
| Интерфейсы |
POWER, ADC PWRKEY_N, WAKEUP_IN, WAKEUP_OUT USB2.0, UART PCM, I²C, SPI 1.8V USIM NET_LIGHT, STATUS Интерфейсы для сотовой и ГНСС антенн |
| Диапазон рабочих температур | -40°C...+85°C |
| Размеры, мм |
24.0 x 18.0 x 2.3 LGA 76-pin |
| Вес, г | 2 |
* в разработке
# B14/B27 только для Cat-M, B71 только для Cat-NB
- Базовый чип
- Qualcomm MDM9205
- Напряжение питания, В
- 3,1...4,3
- Габариты, мм
- 24,0 x 18,0 x 2,3
- Рабочая температура
- -40°C...+85°C
- Вес, гр
- 2
- USB
- USB 2.0
- ГЛОНАСС/GPS
- Да
- Тип корпуса
- LGA
- GPRS
- Да
- LTE
- 4G (LTE) - CatM1 до 588 кбит/с (DL)/1119 кбит/с (UL)
- NB-IoT
- Cat. M1, NB1/NB2
- UART
- Да
- SPI
- Да
- ADC
- Да
- Способ монтажа на печатную плату
- LGA
- Поколение технологии передачи данных
- 4G, NB-IoT
- Тип антенного разъёма
- через LGA-поверхность
