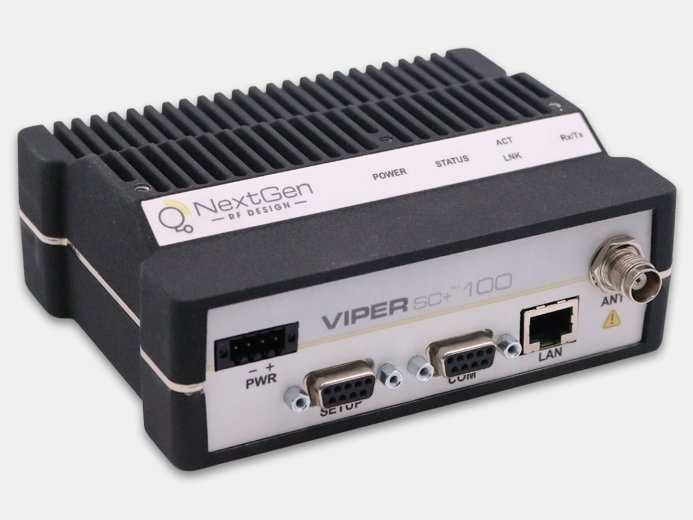

Устройства Viper-SC 100/200/400 представляют собой защищённые IP-маршрутизаторы с широким набором интерфейсов и дополнительных функций, разработанные и выпускаемые компанией NextGen RF Design. Они предназначены для создания защищенных подвижных и стационарных технологических радиосетей обмена данными по IP-протоколу. Viper 100/200/400 позволяет строить в диапазонах ОВЧ и УВЧ технологические радиосети различного масштаба и конфигурации со сплошной зоной покрытия. Viper-SC 100/200/400 может настраиваться для работы в качестве маршрутизатора или моста и функционировать как обычный радиомодем или ретранслятор, работающий по принципу «принял – запомнил – передал».
Реализация подобных функциональных возможностей позволяет создавать технологические радиосети с высоконадёжной самонастраивающейся инфраструктурой, в которых маршруты передачи сообщений могут гибко изменяться в условиях сбоев и отказов отдельных компонентов радиосети. Повышенная, по сравнению с радиомодемами предыдущего поколения выходная мощность и реализация работы по IP-протоколу, обеспечила возможность применения устройства для построения как стационарных, так и подвижных радиосетей простой конфигурации с высокой степенью автоматизации и пропускной способностью.
Viper-SC 100/200/400 имеют встроенную функцию автоматического поиска и обнаружения аналогичных устройств, работающих в зоне электромагнитной доступности на заданных радиочастотах, что позволяет использовать их для создания радиосетей типа MESH. В случае потери сигнала от главного радиомодема сети любое устройство может автоматически изменить маршрут доставки сообщения и передать его через соседний радиомодем (допускается до четырех ретрансляций), обеспечив возможность гибкой автоматической самонастройки сети.
Основные возможности

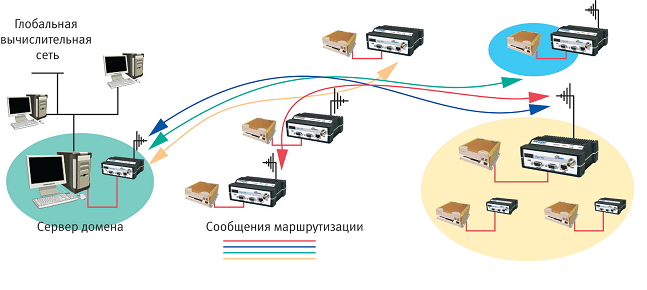

Вариант построения технологической радиосети на оборудовании Viper-SC 100/200/400
Частотный диапазон, МГц | 136-174/215-240/406-512 |
Вид модуляции |
6K00F1D (6,6 кГц), 9K30F1D, 15K3F1D (12, 5 и 25 кГц) |
Скорость обмена данными |
Viper-SC 200:
Viper-SC 100/400: |
Режим работы | симплекс, полудуплекс |
Шаг сетки частот | 50; 25; 12,5 или 6,25 кГц |
Питающее напряжение, В | 10...30 |
Поддерживаемые протоколы | Ethernet/IP |
Потребляемая мощность | |
приём | 180-480 мА |
передача | 4460 мА – 4,6 А |
Безопасность | AES128, 192, 256 |
Габаритные размеры, мм | 139,7 х 54 х 108 |
Масса, кг | 1,1 |
Ethernet | 10/100Base-TX, RJ45 |
Последовательный порт | 2х RS232 |
Индикация | Приём/передача, состояние, наличие сети, питание |
Антенна | TNC (m) |
Передатчик | |
Выходная мощность | 1...10 Вт |
Рабочий цикл | 100% |
Условия эксплуатации | |
Рабочая температура | -30...+60°C |
Влажность | 95% при 40°C (без образования конденсата) |
Вибрация | MIL STD-810F 514.5; SAE J1455 4.9 |
Удар/падение | MIL STD-810F 516.5; SAE J1455 |
Международные сертификаты безопасности |
FCC часть 15, оборудование класса A Industry Canada, UL |
