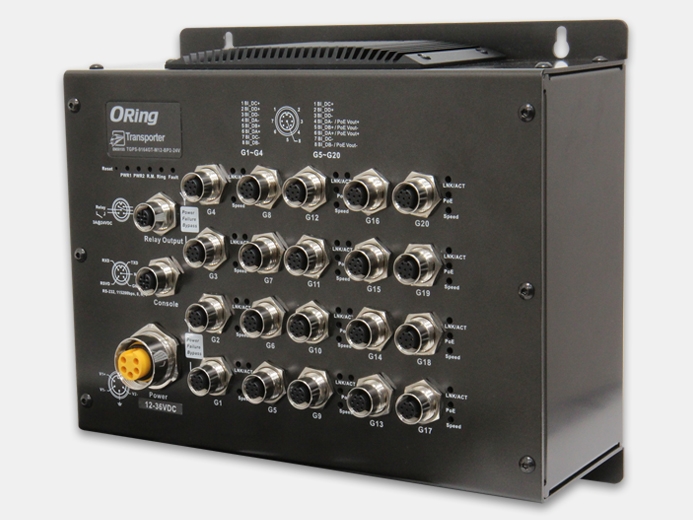

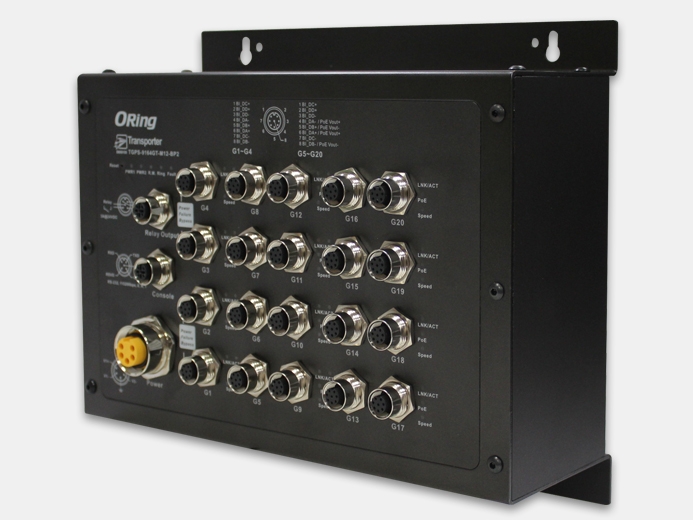

Коммутатор TGPS-9164GT-M12-BP2-24V
Производитель: ORing
ORing TGPS-9164GT-M12-BP2-24V - управляемый промышленный РОЕ-коммутатор c функцией оптического байпаса и поддержкой отказоустойчивых кольцевых протоколов O-Ring (время восстановления менее 30 мс при 250 устройствах в кольце), MSTP/RSTP/STP, технологий Open-Ring/O-Chain/MRP/Fast Recovery, обеспечивающих защиту от разрыва и временных прерываний связи.Ethernet коммутаторы серии ORing Transporter созданы для эксплуатации в промышленных условиях, а также на железнодорожном и автомобильном транспорте.
ORing TGPS-9164GT-M12-BP2-24V - управляемый промышленный РОЕ-коммутатор c функцией оптического байпаса и поддержкой отказоустойчивых кольцевых протоколов O-Ring (время восстановления менее 30 мс при 250 устройствах в кольце), MSTP/RSTP/STP, технологий Open-Ring/O-Chain/MRP/Fast Recovery, обеспечивающих защиту от разрыва и временных прерываний связи.
Разработан для применения на ж/д транспорте и соответствует стандарту EN50155.
Функция Power-over-Ethernet позволяет осуществлять подачу электропитания удаленным устройствам мощностью до 30 Вт совместно с передачей данных по стандартной витой паре.
Коннекторы M-12 обеспечивают надёжное соединение кабеля при эксплуатации на транспортных средствах в условиях повышенных вибраций. ORing TGPS-9164GT-M12-BP2-24V может эксплуатироваться в широком диапазоне рабочих температур от -40°С до +70°С.
Отличительные особенности
- Предназначен для применения на железнодорожном транспорте и соответствует стандарту EN50155
- Поддержка отказоустойчивых кольцевых протоколов Ethernet (O-Ring, MSTP/RSTP/STP)
- Поддержка протоколов Open-Ring, O-Chain
- Поддержка MRP (Media Redundancy Protocol) в соответствии со стандартом IEC 62439-2
- 16 портов РoЕ 10/100Base-T(X) (до 30 Вт), стандарт IEEE802.3at
- 4 порта 10/100/1000Base-T(X) без POE
- Поддержка новой версии интернет-протокола IPv6
- Поддержка протокола Modbus TCP
- Поддержка технологии энергосбережения IEEE 802.3az
- Поддержка HTTPS/SSH протокола для повышения безопасности сети
- Поддержка SMTP
- Управление полосой пропускания
- Поддержка QoS
- Функция привязки устройств
- Автоматическая защита от DOS/DDOS атак
- IGMP v2/v3 (поддержка IGMP snooping) для фильтрации мультикаст трафика
- Поддержка SNMP v1/v2c/v3 & RMON и 802.1Q VLAN управления сетью
- Аутентификация с помощью ACL, TACACS+ и 802.1x
- Поддержка Jumbo Frame 9.6 Кб
- Многократное уведомление об аварийных ситуациях
- Управление и настройка с помощью утилиты Open-Vision, Web интерфейса, протокола Telnet консоли CLI
- Поддержка протокола LLDP
- Функция двойного оптического байпаса
- Поддержка аппаратной синхронизации часов в соответствии с IEEE 1588v2
- Возможность настенного монтажа.
| Модели | TGPS-9164GT-M12 | TGPS-9164GT-M12-24V | TGPS-9164GT-M12-BP2 | TGPS-9164GT-M12-BP2-24V |
| Физические порты | ||||
|
10/100/1000Base-T(X) с P.S.E. Порты в M12 Auto MDI/MDIX |
16 (8-pin A-coding) |
|||
| 10/100/1000Base-T(X) порты в M12 Auto MDI/MDIX | 4 (8-pin A-coding) | 4 (8-контактный A-coding с 2x включением функции обхода) | ||
| Технологии | ||||
| Ethernet стандарты |
IEEE 802.3 для 10Base-T IEEE 802.3u для 100Base-TX IEEE 802.3ab для 1000Base-T IEEE 802.3x для управления потоком IEEE 802.3ad для LACP (протокол управления агрегацией каналов) IEEE 802.1p для COS (класс обслуживания) IEEE 802.1Q для маркировки VLAN IEEE 802.1w для RSTP (протокол быстрого связующего дерева) IEEE 802.1s для MSTP (протокол множественного связующего дерева) IEEE 802.1x для аутентификации IEEE 802.1AB для LLDP (уровень связи протокол обнаружения) IEEE 802.3at PoE спецификация |
|||
| Таблица MAC | 8k | |||
| Очереди приоритетов | 8 | |||
| Обработка | Store-and-Forward (хранение и передача) | |||
| Свойства переключателя |
Задержка переключения: 7 us Ширина коммутации: 40 Гбит/с Макс. количество доступных сетей VLAN: 256 Группы мультивещания IGMP: 128 для каждого Ограничения скорости порта VLAN : User Define |
|||
| Jumbo frame | До 9,6 Кбайт | |||
| Функция безопасности |
Функция защиты привязки устройства Включение и отключение портов, защита портов на основе MAC-трафика Управление доступом к сети на основе портов (802.1x) VLAN (802.1Q) для разделения и защиты сетевого трафика Централизованное управление паролями Radius SNMPv3 зашифрованная аутентификация и защита доступа Https/SSH повышает безопасность сети |
|||
| Особенности ПО |
STP/RSTP/MSTP (IEEE 802.1D/w/s) Резервное кольцо (O-Ring) со временем восстановления менее 30 мс более 250 единиц Поддержка TOS/Diffserv Качество обслуживания (802.1p) для трафика в реальном времени VLAN (802.1Q) с VLAN tagging и поддержкой GVRP IGMP Snooping Управление пропускной способностью на основе IP Управление QoS на основе приложений Автоматическое предотвращение DOS/DDOS Конфигурация портов, состояние, статистика, мониторинг, безопасность DHCP сервер/клиент/ретранслятор SMTP клиент Modbus TCP |
|||
| Сетевое резервирование |
O-Ring Open-Ring O-Chain MRP MSTP (RSTP/STP совместимые) |
|||
| Порт последовательной консоли RS-232 | RS-232 и M12 (A-coding) коннектор с консольным кабелем. 15200 бит/с, 8, N, 1 | |||
| Индикаторы LED | ||||
| Индикатор питания (PWR) | Зелёный: светодиодный индикатор питания x 2 | |||
| Индикатор основного кольца (RM) | Зелёный: означает, что система работает в режиме O-Ring Master | |||
| Индикатор O-Ring (Ring) |
Зелёный: означает, что система работает в режиме O-Ring Зелёный мигает: указывает на то, что кольцо разорвано |
|||
| Индикатор сбоя (Fault) | Жёлтый: указывает на непредвиденное событие | |||
| Индикатор порта 10/100/1000Base-T(X) M12 P.S.E. |
Зелёный: для индикатора Link/Act |
|||
|
Индикатор порта 10/100/1000Base-T(X) M12 |
Зелёный: для индикатора Link/Act |
|||
| Неисправность контакта | ||||
| Реле | Выход реле для передачи 3А при напряжении 24 В постоянного тока на разъёме M12 (5-pin A-coding) | |||
| Питание | ||||
| Резервная входная мощность |
2 входа постоянного тока. 50...57 В постоянного тока на 5-pin разъёме M23 |
2 входа постоянного тока. 24 (12...57 В постоянного тока) на 5-pin разъёме М23 |
2 входа постоянного тока. 50...57 В постоянного тока на 5-pin разъёме M23 |
2 входа постоянного тока. 24 (12...57 В постоянного тока) на 5-pin разъёме М23 |
| Потребляемая мощность (тип.) |
20 Вт (энергопотребление P.S.E. - не входит) |
25 Вт (энергопотребление P.S.E. - не входит) |
20 Вт (энергопотребление P.S.E. - не входит) |
25 Вт (энергопотребление P.S.E. - не входит) |
| Общая выходная мощность PoE | 480 Вт |
120 Вт (12...24 В постоянного тока) 240 Вт (24...57 В постоянного тока) |
480 Вт |
120 Вт (12...24 В постоянного тока) 240 Вт (24...57 В постоянного тока) |
| Защита от перегрузки по току | Да | |||
| Защита от обратной полярности | Да | |||
| Физические характеристики | ||||
| Защита корпуса | IP30 | |||
| Размеры, мм | 260 x 91,6 x 228 | |||
| Вес, г | 2528 | 2553 | 2550 | 2575 |
| Характеристики окружающей среды | ||||
| Диапазон рабочих температур | -40°С...+70°С | |||
| Диапазон температур хранения | -40°С...+85°С | |||
| Влажность | 5%...95% (без образования конденсата) | |||
| Сертификаты и разрешения | ||||
| Излучение | FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) | |||
| Электромагнитная совместимость |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
|||
| Удары | IEC60068-2-27 | |||
| Свободное падение | IEC60068-2-32 | |||
| Вибрация | IEC60068-2-6 | |||
| Безопасность | EN60950-1 | |||
| Гарантия | 5 лет | |||
- Габариты, мм
- 260 x 91,6 x 228
- Рабочая температура
- -40°C...+70°C
- Исполнение
- IP30
