Jointech JT701 (быстрый старт)

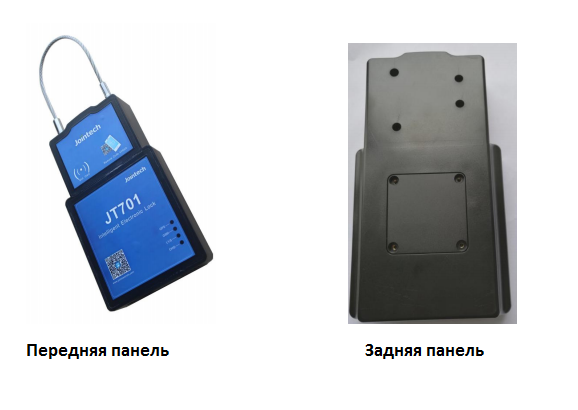

Внешний вид устройства

Передняя панель:


(1): Струна блокировки
(2): Область считывания RFID-карты
(3): Светодиодный индикатор: GPS-синий светодиод; GSM-зеленый светодиод; LVS-желтый светодиод; CHG-красный светодиод.

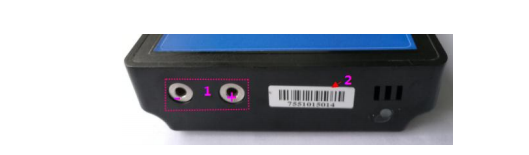

Нижний торец устройства:

(1): Разъем зарядного устройства: DC 5V -2A
(2): ID устройства JT701. 10 цифр, напр. 7551015014

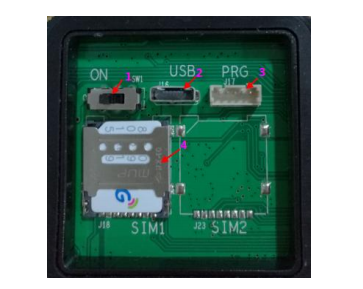

Задняя панель со снятой крышкой (используйте отвертку, чтобы ее открутить)

(1): Выключатель питания: переведите его в положение "ON", чтобы включить устройство
(2): Гнездо Micro USB: подключите кабель Micro USB для конфигурирования к ПК, чтобы настроить
параметры или зарядить аккумулятор
(3): Последовательный порт для настройки параметров или обновления прошивки
(4): Слот для SIM-карты: откройте, потянув горизонтально, и вставьте карту Micro-SIM
Светодиодная индикация

Синий светодиод (GPS) Зеленый светодиод (GSM) Желтый светодиод Красный светодиод (питание)
Мигает каждые 10 секунд - сигнал GPS установлен.  Быстро мигает - 3 раза в секунду - Зарегистрирован GSM и подключен к GPRS, отправка данных Мигает каждые 3 секунды - заряд встроенной батареи менее 30% Горит постоянно красным - идет зарядка
Мигает каждые 3 секунды - сигнал GPS не установлен Мигает каждые 3 секунды - Зарегистрирован GSM, но не подключен к GPRS Горит постоянно зеленым - устройство полностью заряжено
Не горит - устройство выключено/в спящем режиме

Подготовка к настройке
(1): Вам необходима SIM-карта (Micro-SIM-карта) с активированной функцией SMS / GPRS
(2): Откройте слот для SIM-карты и вставьте SIM-карту
(3): Включите питание на JT701
(4). Подключите кабель для настройки Micro USB к этому устройству и ПК. Настройка програмного обеспечения и инициализация
(1): Подключите устройство к ПК через кабель настройки Micro USB

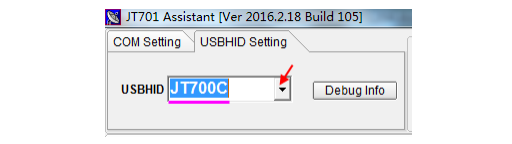

(2): Запустите программу конфигурирования, USB будет автоматически подключен следующим образом:

Примечание:
Если не можете получить эту информацию, встряхните это устройство, чтобы вывести его из режима сна. Если это не помогает, попробуйте другой компьютер.

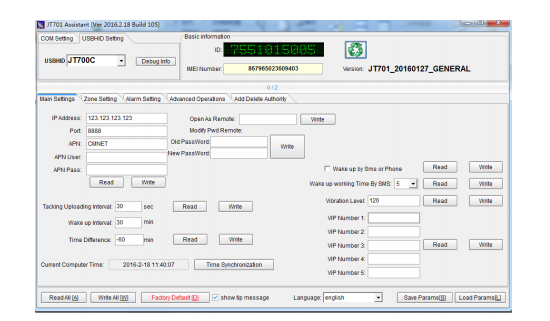

Настройка IP/VPN/порта

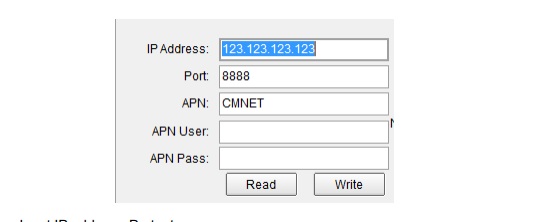

Введите IP-адрес, порт и т. д.,
Нажмите кнопку «Write», будет установлен IP, порт, APN,
Нажмите «Read», прочитайте предыдущую настройку этого устройства.
PS: APN - это имя точки доступа GPRS. Например, APN internet.mts.ru. Имя пользователя и пароль APN зависит от поставщика услуг SIM-карты.
Многие компании не имеют имени пользователя и пароля APN, если это так, то не нужно их писать Установить режим трека / интервал пробуждения

(1): Когда устройство просыпается от вибрации, считывания RFID-карты и т.д., устройство будет работать в этом режиме отслеживания и загрузки данных на сервер в этом предварительно установленном интервале времени.
Диапазон значений: от 5 до 600 с, значение по умолчанию - 30 с.
(2): Интервал времени пробуждения, устройство будет просыпаться в этом заданном интервале автоматически (RTC), а затем выгружает данные и отправляется в спящий режим. Диапазон значений: от 30 до 1440 минут. Значение по умолчанию составляет 30 минут.
Открытие замка


Откройте замок по паролю: пароль: 6 цифровых номеров. По умолчанию пароль
888888.
Введите пароль разблокировки этого устройства и нажмите «Написать», поэтому откройте замок.
Если вы ввели неверный пароль, нажмите кнопку «запись», всплывающее окно «Операция открытой блокировки не удалась»;
если пароль правильный, всплывающее окно «Успешно открытая блокировка»
Уровень вибрации

Чтобы установить параметр вибрации - чем больше значение, тем больше потребность в вибрации. Диапазон от 63 до 8000, по умолчанию 126, чем значение меньше, тем устройство  чувствительнее для обнаружения вибрации.
