Queclink GV56RS (быстрый старт)






Требования к среде применения

Напряжение бортовой сети: 8 - 32 В

Условия эксплуатации: -30 … +80° C

Встроенный аккумулятор устройства: 170 мА/ч (время жизни: без сообщений - 45 часов, сообщения каждые 10 минут - 35 часов, сообщения каждые 5 минут - 30 часов)

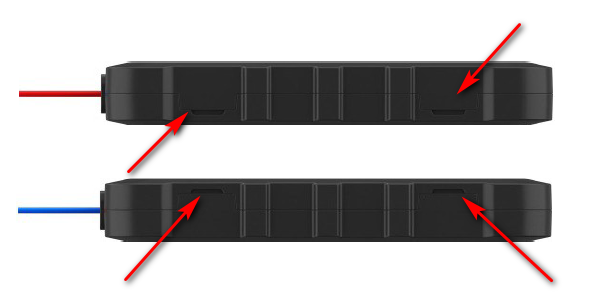

Вскрытие корпуса

Корпус открывается при помощи медиатора, либо пластиковой карты. Необходимо поддеть пластиковые скобки, при помощи которых стянуты обе крышки устройства, после чего вскрыть защёлки по периметру корпуса.

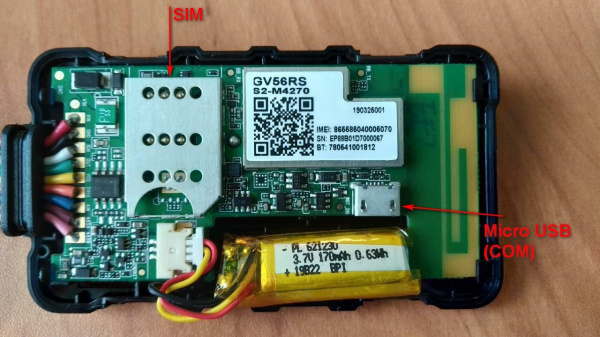

Установка сим-карты

Используется сим-карта формата «мини» (не «микро», не «нано»). В отдельных случаях допустимо использовать уменьшенные размеры вместе с переходниками, но это может затруднить замену в будущем.




Настройка устройства


Для подключения к компьютеру необходим специальный usb-COM-кабель (Queclink Data Cable M V4), выполненный в форм-факторе micro USB.

Устройство будет опознано системой как виртуальный ком-порт.

Для Windows 10 отдельного драйвера не требуется;

Для других ОС семейства Windows драйвер доступен по ссылке


Для настройки устройства необходимо скачать конфигуратор


Распакуйте файлы в какую-либо папку, подключите устройство при помощи вышеозначенного кабеля к ПК. Устройство увидится в «Диспетчере устройств» как ком-порт (например, com-9). Запомните его номер.

Запустите конфигуратор, выберите в выпадающем списке ваш com-порт, подключитесь к устройству. Произойдёт считывание параметров, IMEI и версии прошивки вашего устройства.

Быстрый запуск


Вы можете воспользоваться готовой преднастроенной конфигурацией, скачав её и отправив на устройство. Не забудьте заменить APN оператора (установлен «Теле2») на ваш, а также вписать корректные настройки для Wialon.


1. Отключите пин-код на сим-карте (это можно сделать, например, с сотового телефона). В случае, если пин-код нужен по соображениям безопасности, его необходимо вписать в соответствующее поле в «Конфигураторе».

2. Для возможности запуска устройства «за 5 минут», выполните шаги «Мастера первоначальной настройки», запускающегося при открытии конфигуратора. Для заполнения используйте название точки доступа вашего сотового оператора (например, internet.tele2.ru, internet.beeline.ru), логин и пароль точки доступа (APN). Если вы не знаете эти значения, найдите их на сайте вашего сотового оператора.

3. Заполните адрес и порт сервера вашей ГИС (например, Wialon), куда вы завели устройство.

4. Отправьте все изменения на устройство, нажав кнопку в правом нижнем углу.

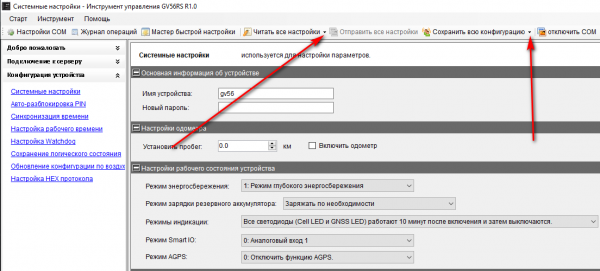

После заполнения информации на каждой страничке конфигуратора не забывайте отправлять настройки на устройство при помощи кнопки в правом нижнем углу.


Настройки также можно загружать из готового файла и сохранять в готовый файл при помощи соответствующих кнопок в верхней панели.

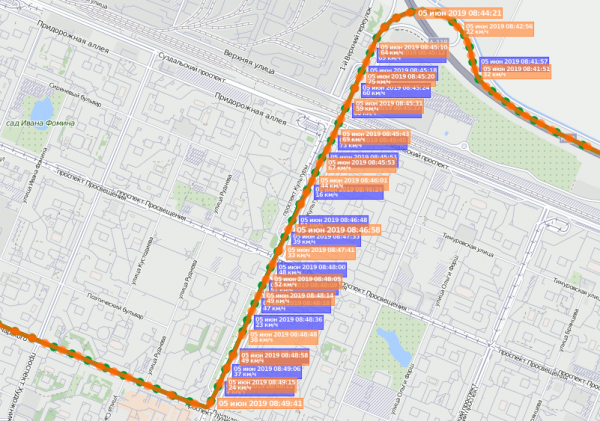

Плавный трек



5. Для получения более «плотного» трека в разделе «Отчёт о позиции» -> «Настройка отчёта» заполните

«Режим» - Оптимальный отчёт; «Интервал отправки» - 10 секунд; «Расстояние» - 100 метров; «Угол» - 5 градусов.




6. При необходимости и для удобства контроля за работой устройства кроме «быстрых настроек» также можно ОТключить режим энергосбережения, включить на постоянной основе светодиодную индикацию и включить AGPS для повышения точности позиционирования.


Подключение на ТС



7. После настройки устройства и применения всех параметров отключите устройство от ком-порта (все операции рекомендуется производить с обесточенным устройством). Подключите его к бортовой сети Т/С и проверьте корректность трека в Wialon после тестовой поездки.

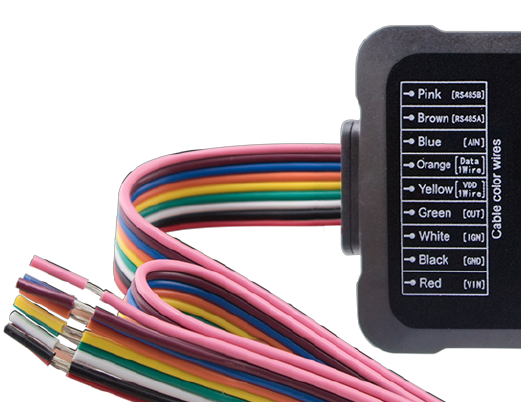

Назначение контактов

Для быстрого старта достаточно подключить в транспортном средстве:

Красный – питание (+);

Чёрный – питание (-);

Белый – зажигание (подключить к зажиганию, либо проводу (+) в случае, если после снятия зажигания этот вход обесточивается)





Вопросы и ответы

-Устройство не передаёт данные

Проверьте баланс сим-карты и доступность мобильной сети, а также доступность передачи данных для данной сим-карты;

Проверьте корректность полей APN – internet.mts.ru и др;

Проверьте, что на карте не установлен пин-код.

-При проезде мимо металлических зданий (ангаров, складов итд) трек «прилипает» к ним

Это нормальная ситуация в силу затухания\искажения сигнала GPS

-Можно ли настроить несколько устройств сразу?

Можно сохранить конфигурационный файл с одного устройства и записывать на каждое следующее.


-Можно ли запитать устройство по USB?

Можно, но в этом случае не получится закрыть корпус устройства – разъём находится на плате внутри.
