Teltonika TRB140. Быстрый старт

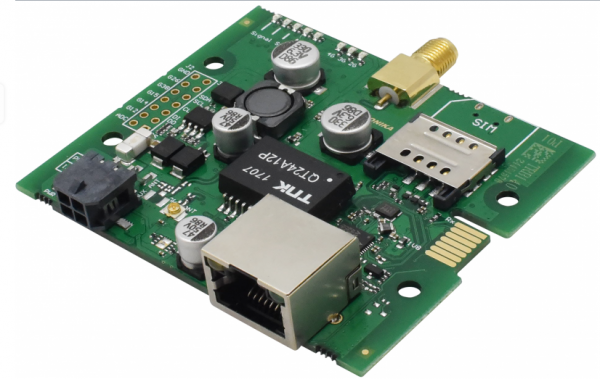

Шлюз может идти в двух комплектациях - с корпусом и без него.

Описание разъёмов

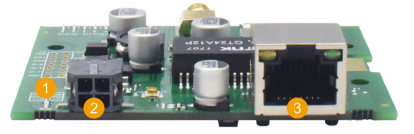

Передняя панель:
1 - индикатор питания
2 - разъём питания и I\O
3 - разъём ЛВС

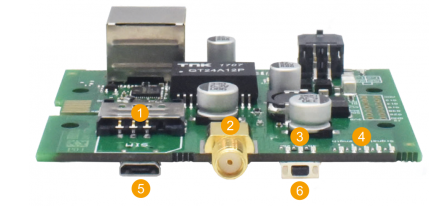

Задняя панель:
1 - разъём для СИМ-карты
2 - антенна GSM
3 - светодиод типа мобильного соединения
4 - светодиод индикации уровня сигнала
5 - разъём USB для настройки шлюза
6 - кнопка сброса

Распиновка I\O-разъёма:
1 - плюс питания (красный)
2 - земля (чёрный)
3 - I\O (зелёный)
4 - I\O (белый)

Порядок включения:

Установите в устройство сим-карту
Подключите питание
Подключите USB-провод к ПК. Устройство загружается порядка 30 секунд. Подключение по USB создаст в вашем ПК NDIS-соединение, а IP-адрес будет назначен из DHCP-диапазона устройства.

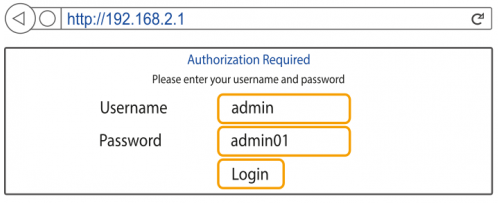

По истечении этого времени откройте браузер и зайдите на адрес http://192.168.2.1

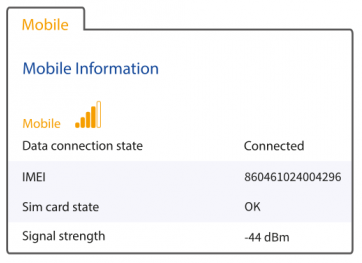

Посмотрите уровень приёма сигнала мобильной сети в данной локации:
Далее настройте DHCP-сервер, фаервол, проброс портов, если это необходимо.

Следует обратить внимание, что USB и LAN-интерфейсы не связаны друг с другом и изолированы. Иными словами, подключившись по USB вы не получите доступ в ЛВС напрямую.
