GSM/3G-терминалы Robustel M1000 XP, UP, MP в M2M-системах сбора данных

1352-1280x960Компания Robustel обновила модельный ряд модемов, выпустив современные и инновационные устройства: M1000 XP, UP и MP. У M1000 UP не предусмотрен разъем DB9. Новые smart GSM-терминалы (модемы) М1000 XP выполнены с автоматическим GSM/3G-соединением, интерфейсами RS-232/485 и USB.

Терминал M1000 XP, как и его предшественник M1000 Pro v.2, имеет модель, работающую в UMTS-сетях, что позволяет получить более быстрый отклик от терминала и обеспечивает большую надёжность, чем при передаче данных с помощью GPRS. Он снабжён встроенным сторожевым таймером, часами реального времени; может работать по расписанию, подключаться к серверу по запросу, звонку, СМС и поступлению данных на порт. В случае, если у симкарты динамический внешний IPадрес, обеспечивается полноценная работа терминала в режиме сервера благодаря использованию динамического DNS. Информация на DNS-сервере обновляется в реальном времени и в автоматическом режиме.

Для проверки сетевых соединений удобно использовать ICMP-протокол (Internet Control Message Proto-Internet Control Message Protocol), ping-запросы. Для операцион-), ping-запросы. Для операционных систем Linux и Windows (Profilic PL-2302) предусмотрены драйвера и программы для конфигурирования. Имеется возможность удалённого конфигурирования по GPRS/UMTS-каналу, что позволяет быстро перенастраивать уже установленные на объектах модемы.

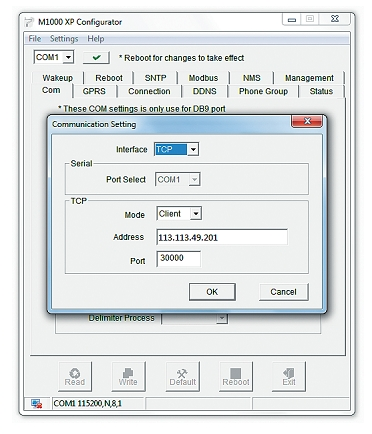

M1000_XP_Configurator

В отличие от M1000 Pro v2, М1000 XP более компактен, выполнен в пластиковом корпусе и с USB-интерфейсом. В него устанавливается только одна SIM-карта, и возможна подача питания через miniUSB.

USB-модемы M1000 MP и UP – более простые устройства, которые управляются АТ-командами и не устанавливают автоматического соединения. Подходят для передачи видео и больших объемов данных, работают на более высоких скоростях, если позволяет покрытие сети в месте установки: МP – до 14,4/5,76 Мбит/с (DL/UL) HSPA+; UP – в LTE-сетях до 100/50 Мбит/с. M1000 MP – модем с последовательным интерфейсом (зависит от модели, с USB).

Платформа Robustlink

RobustLink – это централизованная система управления и администрирования, или M2Mплатформа, от компании Robustel. Платформа поставляется и работает с 3G/LTE-роутерами R3000, GSM/3G-терминалами M1000 Pro v2 и XP,  установленными на объектах, и позволяет наблюдать, настраивать и управлять огромным числом удаленных устройств по Cети, а именно осуществлять:

  • удаленный мониторинг терминалов и роутеров (по их идентификатору, наименованию и IMEI)
  • удаленное конфигурирование
  • удаленное обновление встроенного программного обеспечения
  • перенаправление данных на узлы сети Internet или Intranet.

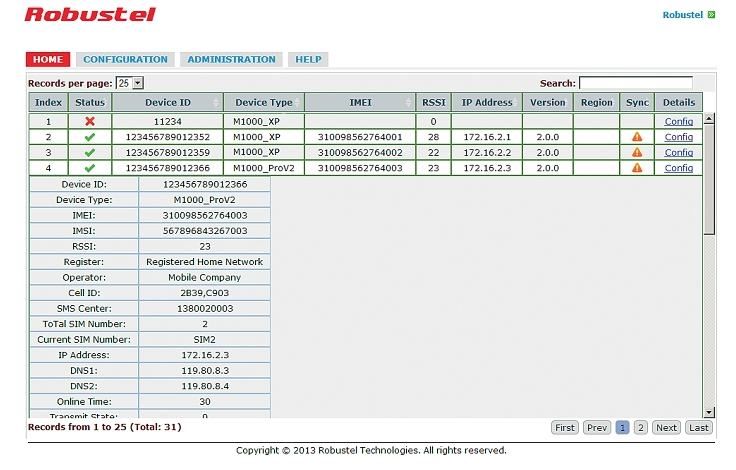

M2M_RobustlinkМ2М-платформа является программным решением и состоит из трех базовых частей: веб-сервера (Apache), сервера-агента и базы данных MySQL для хранения параметров и данных транзакций. Пользователи имеют возможность конфигурировать соответствующие параметры Robustlink через веб-сервер; сервер-агент является платформой для передачи данных, обрабатывающей информацию, поступающую с ведомого устройства, или наоборот. Для гарантии работоспособности всех функций Robustlink три части должны работать согласованно. Robustlink позволяет пользователю контролировать, конфигурировать и управлять по Сети большим количеством удаленных устройств. В телеметрических системах диспетчеризации, управления и сбора данных возможность объединения и централизованного управления модемами и роутерами, установленными на объектах, представляет огромный интерес для системных интеграторов.

Системы сбора данных

Опрос домовых и квартирных цифровых электро-, водо-, теплосчетчиков и расходомеров следующим образом: терминалы устанавливаются на объекте и подключаются к счетчикам для опроса. Платформа устанавливается на стороне сервера центра сбора и обработки информации (ЦСОИ). По умолчанию в терминалах/роутерах отключена работа с RobustLink, поэтому вначале включаем данную опцию с помощью конфигуратора, где, помимо основных настроек подключения, в соответствующем разделе M2M Platform вводим адрес, порт, пароль и идентификатор терминала. Для включения опции перенаправления данных ставится отдельная галочка возле поля Data Forwarding Enable.

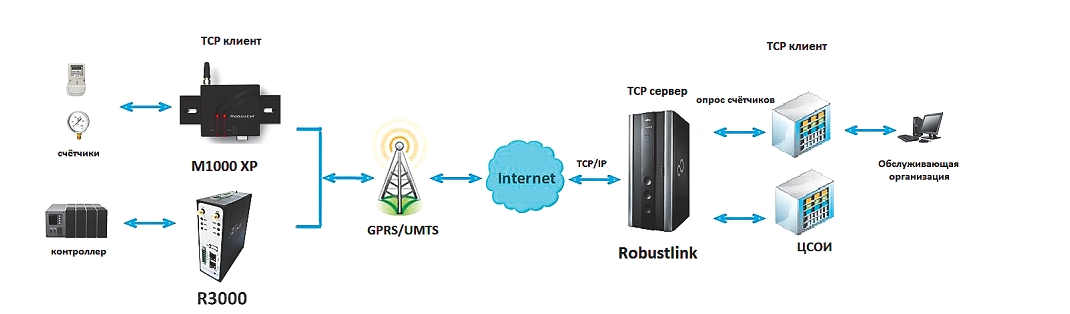

Robustel_metering

RobustLink выступает в роли TCP-сервера, и к нему может подключаться несколько клиентов ЦСОИ как через глобальную сеть Интернет, так и через Intranet. На клиентских ПК или сервере локальной сети устанавливается программное обеспечение для сбора показаний со счетчиков и формирования отчетов. Так, для этого может быть установлено специальное платное программное обеспечение для различных систем АСКУЭ, например, от инжиниринговой компании «Энфорс» – разработчика программного обеспечения в сфере учета энергоресурсов. Со smart-модемами XP и Pro v2 серии M1000 не требуется установка модема на стороне сервера.

Таким образом, маршрутизаторы R3000 успешно используются в проектах и помогают строить надежные и удобные распределенные системы. М2М-платформа RobustLink позволяет легко удаленно наблюдать, настраивать и обновлять подключенные smart-модемы M1000 XP/Pro v2 и маршрутизаторы R3000. При этом, играя роль TCP-сервера, платформа перенаправляет данные удаленным клиентам. Можно с уверенностью утверждать, что новые GSM-продукты Robustel соответствуют заявленным характеристикам и современным тенденциям.

Технологии и инновационные решения отличают Robustel от конкурентов, оправдывают и даже превышают ожидания клиентов. Цель компании – это непрерывное развитие. Высококвалифицированные специалисты оказывают своевременную техническую поддержку, качественное сервисное сопровождение (в России его обеспечивает «Евромобайл») и консультируют по нюансам беспроводной передачи данных и сетевых технологий.

Коротких Н.Е., журнал ИСУП, №1, 2014
