N10

N10
N10
N10
N10

Производитель: Neoway

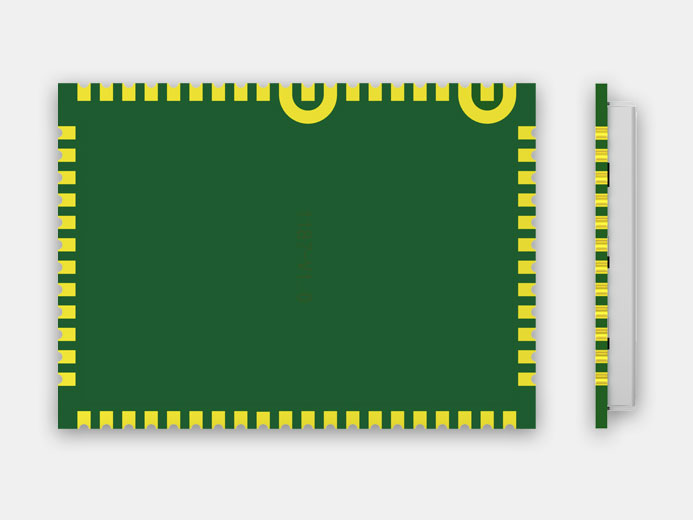

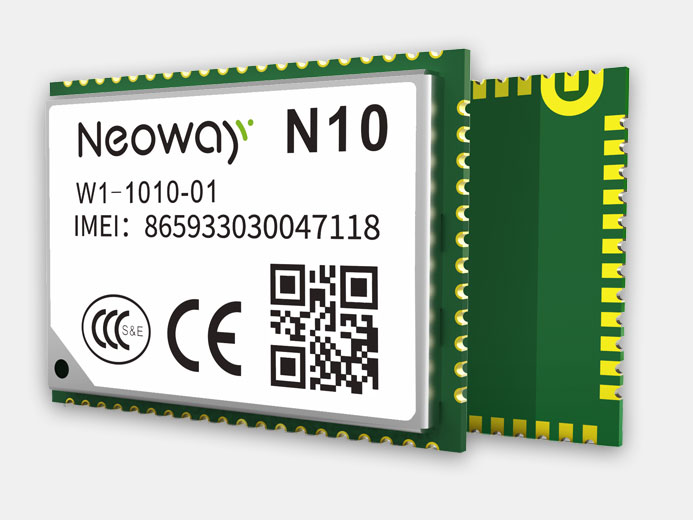

N10 — миниатюрный GPRS-модуль промышленного класса, поддерживает встроенную SIM-карту. Выполнен в корпусе LCC, 64 контакта, размер: 17 мм x 23.5 мм x 2.2 мм.

Хорошо подходит для создания приложений, где критическую роль играют размеры готового изделия. N10 обеспечивает высококачественную передачу голоса, данных и SMS. Широко применяется как в промышленности, так и в пользовательской электронике.

Цена: По запросу

Ток потребления в спящем режиме
1 мА
Напряжение питания, В
3,3...4,3
Процессор
ARM7
Габариты, мм
23,5 x 17 x 2,2
Рабочая температура
-40°C…+85°C
Вес, гр
2,6
Ёмкость памяти
ROM: 32 МБ; RAM: 32 МБ
USB
Да
Исполнение
LCC
GSM
850/900/1800/1900 МГц
GPRS
класс 12
UART
Да
SPI
Нет
GPIO
Нет
ADC
Да
Способ монтажа на печатную плату
SMD
Поколение технологии передачи данных
2G
Тип антенного разъёма
Площадка для 2G-антенны

N10 — миниатюрный GPRS-модуль промышленного класса, поддерживает встроенную SIM-карту. Выполнен в корпусе LCC, 64 контакта, размер: 17 мм x 23.5 мм x 2.2 мм. Хорошо подходит для создания приложений, где критическую роль играют размеры готового изделия. N10 обеспечивает высококачественную передачу голоса, данных и SMS. Широко применяется как в промышленности, так и в пользовательской электронике.

Отличительные особенности

  • 4 GPRS-диапазона
  • GSM/GPRS 850/900/1800/1900 МГц
  • TCP/UDP/FTP/DNS/HTTP/HTTPS/MQTT
  • Оптимизированное аппаратное и программное обеспечение, низкое энергопотребление
  • Режимы TCP клиента и сервера

Технические характеристики

Частотные диапазоны, МГц GSM850/EGSM900/DCS1800/PCS1900
Чувствительность  < -108 дБм
Мощность передачи GSM850/EGSM900 Class4(2W)
DCS1800/PCS1900 Class1(1W)
Протоколы GSM/GPRS Phase2/2+
Аудио

Поддерживаемые голосовые кодеки:

  • HR (Half rate)
  • FR (Full rate)
  • EFR (Enhanced full rate)
  • AMR (Adaptive multi rate)

Эхоподавление
Запись и функция обнаружения DTMF

SMS
  • режимы PDU и текст
  • приёма и отправка SMS-сообщений и оповещения о новых SMS-сообщениях
  • управление SMS-сообщениями: чтение/удаление/хранение/список
GPRS характеристики
  • GPRS класс 12
  • скорость передачи данных UL 85.6 Кбит/с
  • скорость передачи данных DL 85.6 Кбит/с
  • встроенный TCP/IP протокол
  • режимы клиента и сервера
Дополнительные службы
  • переадресация вызова
  • ожидание вызова
  • удержание вызова и многоканальный вызов
UART
  • аппаратное управление потоком, RTS, и CTS
  • мультиплексирование
  • передача данных и загрузка ПО
  • скорость от 1200 бит в секунду до 115200 бит в секунду
RTC
  • RTC и обновление времени
  • включение/выключение питания по времени
Память
  • ROM:32Mb
  • RAM: 32Mb
Ресурсы программного обеспечения 50KB RAM, 200KB Flash, 200KB File system
Антенна 50Ω
Диапазон рабочих температур -40ºC…+85ºC
Питание, В 3.3…4.3 (рекомендовано 3.9)
Ток в пике, А до 2.0
Рабочий ток (холостой ход), мА 11
Ток в режиме Sleep Mode, мА < 2 mA (в живой сети)
<1 mA (через прибор, DRX=9)
Размеры, мм 23.5 x 17 x 2.2
Вес, г 2.6
Корпус 64-pin LCC
