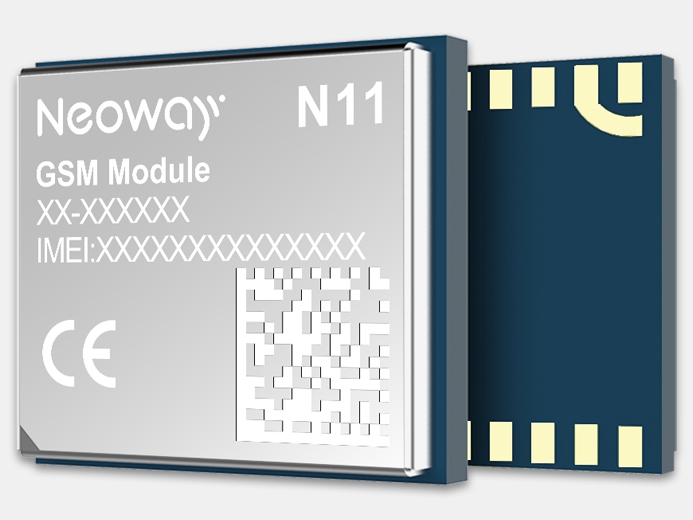

GPRS-модуль N11

Производитель: Neoway

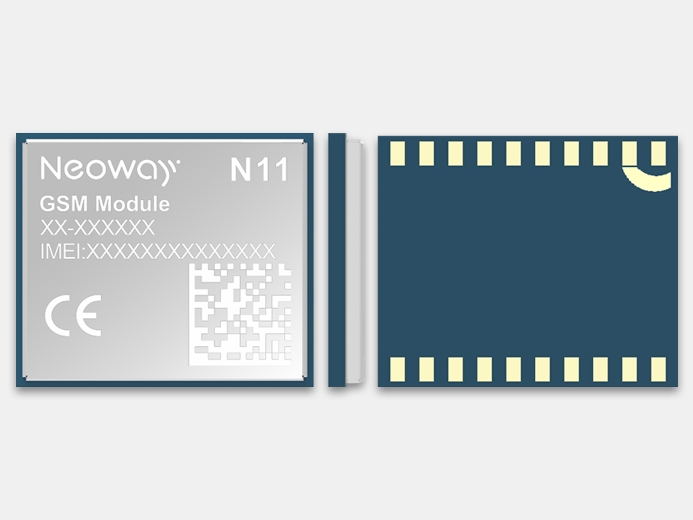

N11 — миниатюрный бюджетный GPRS-модуль промышленного класса. Выполнен в корпусе LGA, 20 контактов, размер: 15.8 мм х 13.8 мм x 2.2 мм.

Хорошо подходит для создания приложений, где критическую роль играют размеры готового изделия. N11 обеспечивает высококачественную передачу данных. Широко применяется как в промышленности, так и в пользовательской электронике. Обладает крайне низким энергопотреблением в спящем режиме: менее <1,1 мА.

Neoway N11 — простой компактный 2G-модуль c UART интерфейсом, выполнен в корпусе LGA, 20 контактов, поддерживает 4 GSM-диапазона.

Хорошо подходит для создания приложений, где скорость передачи данных не является критическим показателем. N11 обеспечивает высококачественную передачу данных. Широко применяется как в промышленности, так и в пользовательской электронике. Обладает крайне низким энергопотреблением в спящем режиме: менее 1,1 мА.

Отличительные особенности

  • 4 GPRS-диапазона
  • GSM/GPRS 850/900/1800/1900 МГц
  • TCP/UDP/FTP/DNS/HTTP/HTTPS/MQTT
  • Компактный размер — хорошо подходит для создания портативных устройств
  • Обновление ПО по UART и по «воздуху»
  • Передача только данных
  • Режимы TCP клиента и сервера

Технические характеристики

Частотные диапазоны, МГц GSM850/900/1800/1900
Чувствительность, дБм < -108
Мощность передачи GSM850/EGSM900 Class4(2W)
DCS1800/PCS1900 Class1(1W)
Протоколы GSM/GPRS Phase2/2+
GPRS характеристики
  • GPRS класс 12
  • скорость передачи данных UL 85.6 Кбит/с
  • скорость передачи данных DL 85.6 Кбит/с
  • встроенный TCP/IP протокол
  • режимы клиента и сервера
Интерфейсы UART
Питание вкл/выкл, Reset
Интерфейс SIM-карты 1.8 В, 3 В
Диапазон рабочих температур -40ºC…+85ºC
Питание, В 3.3…4.3 (рекомендовано 3.9)
Ток в пике, А до 2.0
Рабочий ток (холостой ход), мА 11
Ток в режиме Sleep Mode, мА <1,1
Размеры, мм 13.8 x 15.8 x 2.5
Вес, г 1.3
Корпус 20-pin LGA
JAVA™
Нет
Ток потребления в спящем режиме
1,1 мА
Напряжение питания, В
3,3...4,3
Процессор
ARM7
Габариты, мм
15,8 х 13,8 x 2,2
Рабочая температура
-40°C…+85°C
Вес, гр
1,3
Ёмкость памяти
Нет
USB
Нет
Исполнение
LGA
GSM
850/900/1800/1900 МГц
GPRS
класс 12
UART
Да
SPI
Нет
GPIO
Нет
ADC
Нет
Способ монтажа на печатную плату
LGA
Поколение технологии передачи данных
2G
Тип антенного разъёма
LGA-площадка для 2G-антенны
