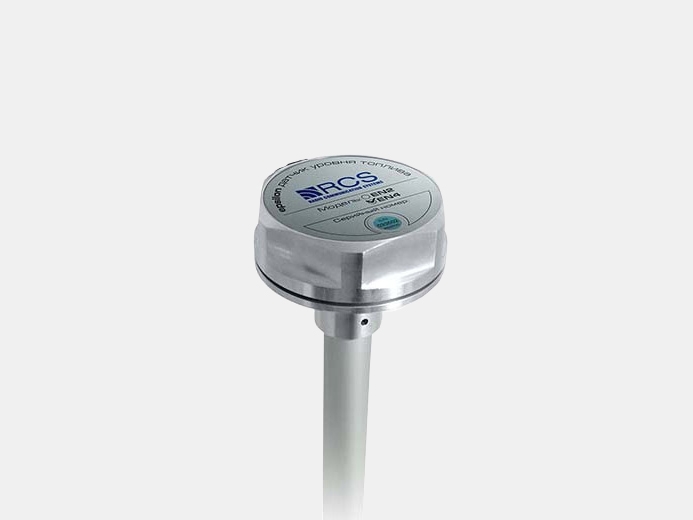

Epsilon EN

Датчик Epsilon EN предназначен для точного (погрешность менее 1 %) измерения уровня топлива в резервуарах и баках транспортных средств. Датчик может использоваться в составе систем контроля за расходом топлива и систем спутникового мониторинга транспорта (GPS/ГЛОНАСС) различных производителей. По принципу измерения датчик Epsilon относится к ёмкостному типу.

Преимущества

• модульное исполнение (измерительная головка монтируется и демонтируется независимо от топливного зонда, что позволяет в случае необходимости легко и быстро менять измерительную головку без проведения повторной торировки бака)
• наличие инклинометра (позволяет в значительной мере повысить точность измерения уровня топлива при эксплуатации техники в наклонном положении и при движении по пересеченной местности)
• наличие встроенного концентратора (возможность измерения суммарного объёма топлива в транспортных средствах с несколькими баками)
• встроенная в датчик электронная гальваническая развязка
• уровень взрывозащиты 1EXiallB без наружного искрозащитного барьера в модификации базовая, расширенная и упрощённая. Это гарантирует безопасную работу датчика, находящегося во взрывоопасной среде
• обеспечена работа измерительной головки датчика в диапазоне длин измерительного зонда
• предусмотрено обновление встроенного программного обеспечения и настроек параметров с помощью с помощью контроллера через разъём подключения датчика, а также удалённо через контроллер
• возможность выбора модификации зонда со струной или штырем.

Технические характеристики

Тип	Цифровой/аналоговый датчик уровня топлива
Принцип действия	Зонд датчика при погружении в топливо выполняет функцию переменного конденсатора, ёмкость которого линейно зависит от уровня его заполнения топливом. Измерительная головка датчика выполняет линейное преобразование ёмкости зонда в цифровой код уровня топлива, обработку полученных цифровых данных с усреднением результатов измерений. Измерение температуры топливного бака и выдачу данных в унифицированном протоколе EDE по шине RS-485 или RS-232, либо аналоговым сигналом (только уровень), в зависимости от модели. Данные об уровне топлива могут выдаваться в виде 10-и, 12-и или 16-и битного значения, данные о температуре - в виде 8-и битного значения.
Интерфейс взаимодействия с внешними устройствами	частотные/аналоговые/цифровые входы RS-232/485 (зависит от модификации)
Напряжение питания, В	8...36
Потребляемая мощность, мА, макс	5.5
Рабочий диапазон температур	-40°С...+75°С
Диапазон измеряемых значений положения уровня контролируемого топлива	10...910 мм
Погрешность измерения в статичном режиме, %, не более	0.5

Руководство по эксплуатации датчика Epsilon EN6.2 mb Сертификат взрывозащищённости6.5 mb
