RUT955 с поддержкой ГНСС и DIN-Rail

Производитель: Teltonika

RUT955 - промышленный защищённый LTE-роутер с I/O, GPS и RS232/RS485. Маршрутизатор обеспечивает высокую производительность, применяется в критически важных IoT/М2М-системах, где передача данных обеспечивается по сотовым сетям, помимо этого, RUT955 оснащён функцией ГНСС.

RUT955 оснащён двумя SIM-картами для резервирования передачи данных. Подключение внешних антенн позволяет получить максимально сильный сигнал сети.

RUT955 - промышленный защищённый LTE-роутер с I/O, GPS и RS232/RS485. Маршрутизатор обеспечивает высокую производительность, применяется в критически важных IoT/М2М-системах, где передача данных обеспечивается по сотовым сетям, помимо этого, RUT955 оснащён позиционированием ГНСС с функцией геозоны.

RUT955 оснащён двумя SIM-картами для резервирования передачи данных. Подключение внешних антенн позволяет получить максимально сильный сигнал сети.

Ключевые особенности
  • LTE до 100 Мбит/с (DL) и до 50 Мбит/с (UL)
  • ГНСС: GPS, ГЛОНАСС, Бейдоу, Галилео и QZSS
  • DC-HSPA+ до 42 Мбит/с (DL) и 5.73 Мбит/с (UL)
  • Несколько LTE FDD-диапазонов
  • IEEE 802.11b/g/n Wi-Fi с 2x2 MIMO до 300 Мбит/с
  • SMS-контроль, Wi-Fi хот-спот, мобильная связь по запросу, резервирование WAN
  • Прочный алюминиевый корпус
  • MicroSD

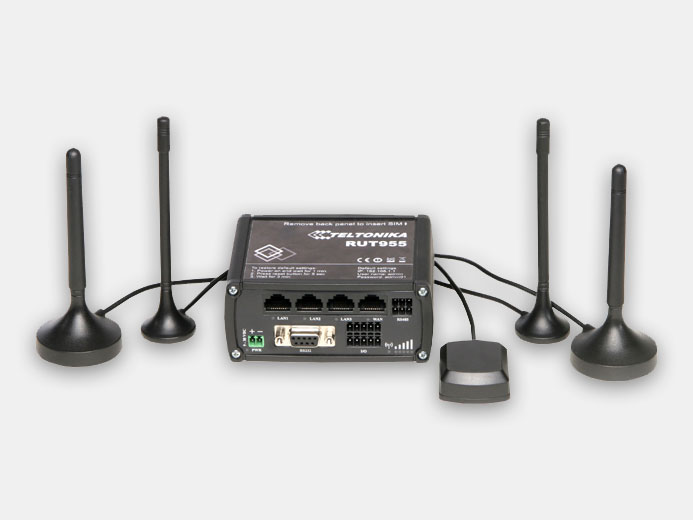

  • Внешние антенны
  • Две SIM-карты
  • Возврат к предыдущей версии ПО.
Характеристики ПО
  • Резервирование WAN
  • PPPoE
  • Динамический DNS
  • SMS и ping перезагрузка, периодическая перезагрузка
  • Проверка состояния, настройки по SMS
  • Отправка/прочтение SMS по HTTP POST/GET
  • Мониторинг SNMP, SNMP trap
  • Системный журнал для записи состояния роутера
  • VRRP
  • Web-фильтр
  • Wi-Fi хотспот с/без RADIUS-сервером
  • SIM-карты: управление сигналом, ограничением данных, роумингом
  • RS232/485 последовательная консоль
  • RS232/485 по IP
  • Триггеры входа для SMS, e-mail, SIM-карт, профиль, Wi-Fi, перезагрузка, выход
  • Профили настроек
  • Обновление версий ПО с загрузчика через WebUI
  • Кнопка восстановления.

Технические характеристики

МОБИЛЬНАЯ СВЯЗЬ
Мобильный модуль 4G (LTE) - Cat 4 до 150 Мбит/с, 3G - до 42 Мбит/с, 2G - до 236,8 кбит/с
Переключение SIM карт 2 SIM-карты, случаи автоматического переключения: слабый сигнал, ограничение данных, ограничение SMS, роуминг, нет сети, сеть запрещена, сбой подключения к данным, защита SIM-карты в режиме ожидания
Статус Уровень сигнала, SINR, RSRP, RSRQ, Количество отправленных / полученных байт
Режим Bridge Прямое соединение (мост) между мобильным интернет-провайдером и устройством в локальной сети
СМС Состояние SMS, конфигурация SMS, отправка / чтение SMS через HTTP POST / GET, EMAIL в SMS (опционально), SMS в EMAIL (опционально), SMS в HTTP (опционально), SMS в SMS (опционально), запланированные SMS, автоответ SMS, SMPP (необязательно)
Черный / Белый список Черный / белый список операторов
Несколько PDN (опционально) Возможность использовать разные PDN для множественного доступа к сети и услугам
Управление полосой Band lock, Отображение состояния используемого диапазона
БЕСПРОВОДНАЯ СВЯЗЬ
Беспроводной режим IEEE 802.11b / g / n, точка доступа (AP), станция (STA)
Wi-Fi WPA2-Enterprise (с внешним / внутренним сервером Radius), WPA2-PSK, WPA-PSK, WEP, MAC-фильтр
Wi-Fi безопасность WPA2-Enterprise - режимы PEAP, TLS, TTLS, AES-CCMP, TKIP, Auto Cipher, разделение клиентов
SSID Режим скрытого доступа SSID и контроль доступа на основе MAC-адреса
Пользователи Wi-Fi До 100 одновременных подключений
Hotspot Портал Captive (Hotspot), внутренний / внешний сервер Radius, встроенная настраиваемая страница подключения
ETHERNET
WAN 1 порт WAN (может быть настроен для локальной сети) 10/100 Мбит/с, соответствует стандартам IEEE 802.3, IEEE 802.3u, поддерживает автоматический MDI / MDIX
LAN 3 порта LAN, 10/100 Мбит/с, соответствуют стандартам IEEE 802.3, IEEE 802.3u, поддерживают автоматический MDI / MDIX
СЕТЬ
Маршрутизация Статическая маршрутизация, Динамическая маршрутизация (опционально - BGP, OSPF v2, RIP v1 / v2)
Сетевые протоколы TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPnP, SSH, DHCP, Telnet, SMNP, MQTT, Wake On Lan (WOL)
VoIP passtrough поддержка Помощники NAT протокола H.323 и SIP-alg, обеспечивающие правильную маршрутизацию пакетов VoIP
Мониторинг соединения Ping перезагрузка, периодическая перезагрузка, LCP и ICMP для проверки соединения
Брандмауэр Порт форвард, правила перенаправления трафика, пользовательские правила
DHCP Статическое и динамическое распределение IP, DHCP Relay
QoS Очередь приоритетов трафика по источнику / получателю, услуге, протоколу или порту, WMM, 802.11e
Динамический DNS Поддерживается> 25 поставщиков услуг, другие могут быть настроены вручную
Сетевое резервное копирование VRRP, Mobile, Wired и Wi-Fi WAN варианты, каждый из которых можно использовать в качестве резервной копии с использованием автоматического перехода на другой ресурс
Балансировка нагрузки Баланс вашего интернет-трафика между несколькими соединениями по WAN
NetSnapper (опционально) Управление мобильной связью, VPN-клиент со сжатием данных (недоступно в стандартной FW)
SSHFS (опционально) Возможность монтировать удаленную файловую систему по протоколу SSH (недоступно в стандартном FW)
БЕЗОПАСНОСТЬ
Аутентификация Предварительный общий ключ, цифровые сертификаты, сертификаты X.509
Брандмауэр Предварительно настроенные правила брандмауэра могут быть включены через веб-интерфейс, неограниченная конфигурация брандмауэра через CLI; DMZ; NAT; NAT-T
Предотвращение атак Предотвращение DDOS (защита от переполнения SYN, предотвращение атак SSH, предотвращение атак HTTP / HTTPS), предотвращение сканирования портов (флаги SYN-FIN, SYN-RST, X-mas, NULL, атаки сканирования FIN)
Wi-Fi безопасность WPA2-Enterprise - PEAP, EAP-TLS, TLS, TTLS. Режимы AES-CCMP, TKIP, Auto Cipher. Разделение клиентов
VLAN Разделение VLAN на основе тегов и портов
Мобильный контроль квот Установка пользовательских ограничений на использование данных для SIM-карты
WEB фильтр Черный список для блокировки нежелательных сайтов, белый список для указания только разрешенных сайтов
Контроль доступа Гибкое управление доступом к пакетам TCP, UDP, ICMP, фильтр MAC-адресов
VPN
OpenVPN Несколько клиентов и сервер могут работать одновременно, 12 методов шифрования
OpenVPN Шифрование DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC
IPsec IKEv1, IKEv2, поддерживает до 4 x туннелей IPsec VPN (экземпляры) с 5 методами шифрования (DES, 3DES, AES128, AES192, AES256)
GRE Туннель GRE
PPTP, L2TP Службы клиент / сервер могут работать одновременно
Stunnel Прокси, предназначенный для добавления функциональности шифрования TLS к существующим клиентам и серверам без каких-либо изменений в коде программ
SSTP Поддержка экземпляра клиента SSTP
MODBUS
ПОДЧИНЕННЫЙ MODBUS TCP
Диапазон идентификаторов 1-255
МАСТЕР MODBUS TCP
Поддерживаемые функции 01, 02, 03, 04, 05, 06, 15, 16
Поддерживаемые форматы данных 8 бит: INT, UINT; 16 бит: INT, UINT (сначала MSB или LSB); 32-разрядное число с плавающей запятой (Big endian, Big endian с заменой байтов, Little endian, Little endian с заменой байтов)
МАСТЕР MODBUS RTU (RS232)
Поддерживаемые скорости передачи от 300 до 115200
Поддерживаемые функции 01, 02, 03, 04, 05 (только для сигналов), 06 (только для сигналов), 15 (только для сигналов), 16 (только для сигналов)
Количество бит данных от 5 до 8
Количество стоповых битов 1 или 2
Четность Нет, Чет, Нечет
Поток Нет, RTS / CTS, Xon / Xoff
Дуплекс Полный дуплекс
МАСТЕР MODBUS RTU (RS485)
Поддерживаемые скорости передачи от 300 до 115200
Поддерживаемые функции 01, 02, 03, 04, 05 (только для сигналов), 06 (только для сигналов), 15 (только для сигналов), 16 (только для сигналов)
Количество бит данных 8
Количество стоп-битов 1
Четность Нет, Чет, Нечет
Поток Нет, Xon / Xoff
Дуплекс Полудуплекс
МОНИТОРИНГ И УПРАВЛЕНИЕ
WEB Пользовательский интерфейс HTTP / HTTPS, статус, конфигурация, обновление FW, CLI, устранение неполадок, журнал событий, системный журнал, журнал ядра
FOTA Обновление прошивки с сервера, автоматическое уведомление
SSH SSH (v1, v2)
SMS Состояние SMS, настройка SMS, отправка / чтение SMS через HTTP POST / GET
TR-069 OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
MQTT Брокер MQTT, издатель MQTT
SNMP SNMP (v1, v2, v3), SNMP trap
JSON-RPC API управления через HTTP / HTTPS
MODBUS MODBUS TCP статус / контроль
RMS Система удаленного управления Teltonika (RMS)
СИСТЕМНЫЕ ХАРАКТЕРИСТИКИ
ЦПУ Atheros Wasp, MIPS 74Kc, 550 МГц
Оперативная память 128 МБ, DDR2
Флэш-память 16 МБ SPI Flash
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ / КОНФИГУРАЦИЯ
WEB Пользовательский интерфейс Обновление FW из файла, проверка FW на сервере, профили конфигурации, резервная копия конфигурации, точка восстановления
FOTA Обновление FW / конфигурации с сервера
RMS Обновление FW / конфигурации для нескольких устройств
Сохранение настроек Обновление FW без потери текущей конфигурации
МОДИФИКАЦИЯ ПРОШИВКИ
Операционная система RutOS (ОС Linux на базе OpenWrt)
Поддерживаемые языки Busybox shell, Lua, C, C++
Инструменты разработки Пакет GPL со встроенной средой
ОТСЛЕЖИВАНИЕ МЕСТОПОЛОЖЕНИЯ
GNSS GPS, ГЛОНАСС, Бейдоу, Галилео и QZSS
Координаты Координаты GNSS через WebUI, SMS, TAVL, RMS
NMEA NMEA 0183
NTRIP Протокол NTRIP (Сетевой транспорт RTCM через Интернет-протокол)
Серверное программное обеспечение Поддерживаемое серверное программное обеспечение TAVL, RMS
Геолокация по мобильной сети Местоположение без использования GPS, получить приблизительное местоположение на основе мобильной вышки в RMS
Геозоны Конфигурация геозон
ПОСЛЕДОВАТЕЛЬНЫЕ ПОРТЫ
RS232 Разъем DB9, полный RS232 (с RTS, CTS)
RS485 Полный дуплекс RS485 (4 провода) и полудуплекс (2 провода). 300-115200 бод
Функции Консоль, Serial over IP, Модем, шлюз Modbus, NTRIP-клиент
ВХОДЫ/ВЫХОДЫ
Вход 3 входа (цифровой вход 0–3 В/цифровой гальванически изолированный вход 0–30 В/аналоговый вход 0–24 В)
Выход 2 x выхода (30 В, выход 250 мА с цифровым открытым коллектором/40 В, 4 A SPST релейный выход)
Функции SMS, EMAIL, RMS
USB
Скорость передачи данных USB 2.0
Приложения Samba share, пользовательские скрипты
Внешние устройства Возможность подключения внешнего жесткого диска, флешки, дополнительного модема, принтера
Форматы хранения FAT, FAT32, NTFS
SD CARD
Физический размер Micro SD
Приложения Samba share, пользовательские скрипты
Вместимость До 32 гб
ЭЛЕКТРОПИТАНИЕ
Тип разъема 4-контактный разъем питания постоянного тока
Диапазон входного напряжения 9 - 30 В постоянного тока (4-контактный промышленный разъем), защита от переполюсовки, защита от перенапряжения> 31 В постоянного тока 10 мс. максимум
Электропитание через Ethernet (пассивный) Пассивное PoE через запасные пары (доступно в редакции HW 0007 и номер партии 0010). Возможность включения через порт LAN, несовместимый с IEEE802.3af и 802.3at
Потребляемая мощность <2 Вт в режиме ожидания, <7 Вт Макс.
ФИЗИЧЕСКИЕ ИНТЕРФЕЙСЫ (ПОРТЫ, СВЕТОДИОДЫ, АНТЕННЫ, КНОПКИ, СИМ)

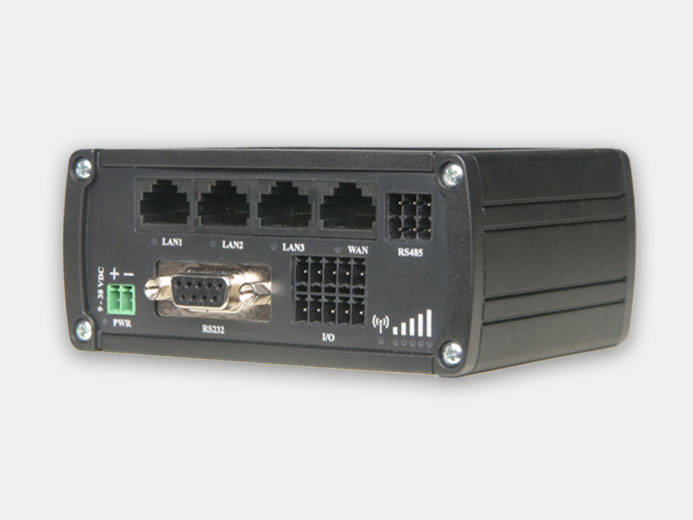

Ethernet 4 порта RJ45, 10/100 Мбит/с
Входы/выходы 10-контактный промышленный разъем для входов / выходов, 1 цифровой вход, 1 цифровой выход на 4-контактный разъем питания
Светодиоды состояния 1 двухцветный светодиодный индикатор состояния подключения, 5 светодиодных индикаторов силы подключения, 4 светодиодных индикатора состояния локальной сети, 1 светодиодный индикатор питания
СИМ 2 x слота для SIM-карт (Mini SIM - 2FF), 1,8 В / 3 В, внешние держатели SIM
Электропитание 4-контактный разъем постоянного тока
Входы/выходы 10-контактный промышленный разъем для входов / выходов

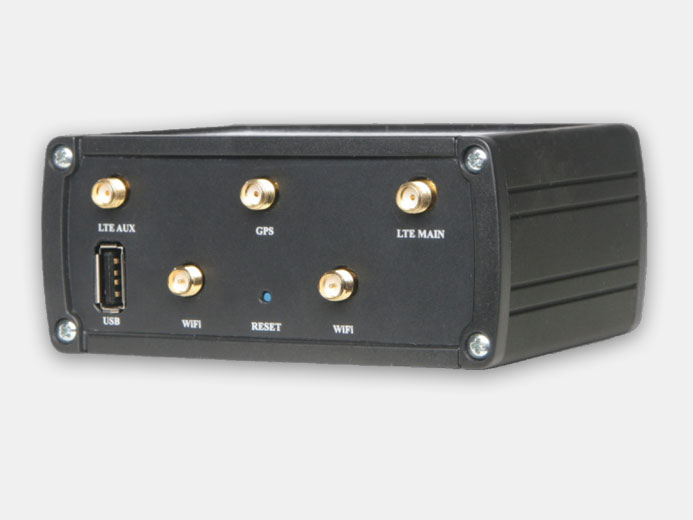

Антенны 2 x SMA для LTE, 1 x SMA для GNNS, 2 x RP-SMA для разъемов антенны Wi-Fi
USB USB-порт для внешних устройств
SD карта Слот для карты Micro SD
RS232 Гнездо DB9 для полнофункционального RS232
RS485 6-контактный промышленный разъем для 2/4 проводов RS485
Сброс Кнопка сброса / перезагрузки по умолчанию
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса Алюминиевый корпус, пластиковые панели
Размеры 80 мм х 106 мм х 46 мм (В x Ш x Г)
Вес 280 г

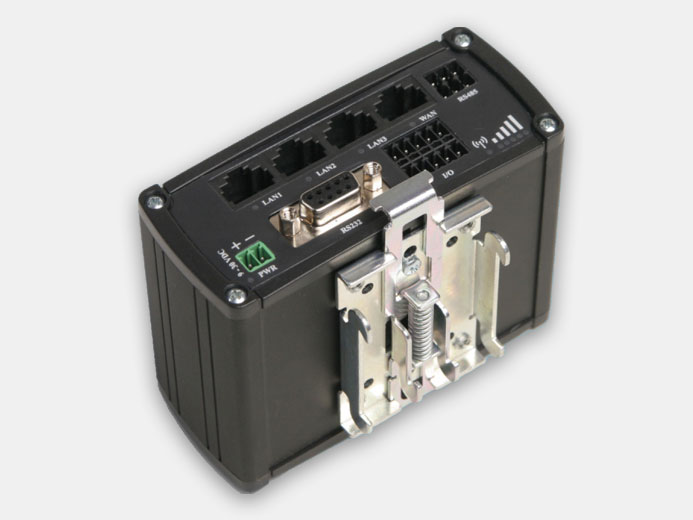

Варианты монтажа DIN-рейка (может крепиться с двух сторон), плоская поверхность
УСЛОВИЯ РАБОЧЕЙ СРЕДЫ
Рабочая температура От -40 °C до 75 °C
Рабочая влажность От 10% до 90% без конденсации
Рейтинг защиты IP30
Среднее время безотказной работы 230000 ч.
НОРМАТИВНЫЕ И ТИПОВЫЕ УТВЕРЖДЕНИЯ
Нормативы CE/RED, FCC, IC/ISED, EAC, RCM, PTCRB, RoHS, WEEE, Wi-Fi Alliance
Оператор AT&T, Verizon
Транспортное средство ECE R10 (E-mark)
ECE R118
ЗАЩИТА ОТ ЭЛЕКТРОМАГНИТНЫХ ПОМЕХ
Стандарты Draft EN 301 489-1 V2.2.0, Draft EN 301 489-17 V3.2.0, Draft EN 301 489-19 V2.1.0, Draft EN 301 489-52 V1.1.0
FCC 47 CFR Part 15B (2017), ANSI C63.4 (2014)
ESD EN61000-4-2:2009
RS EN 61000-4-3:2006 + A1:2008 + A2:2010
EFT EN 61000-4-4:2012
Защита от перенапряжения (Переменный ток) EN 61000-4-5:2006
Защита от перенапряжения (Ethernet порты) EN 61000-4-5:2014, clause 7.1 of ITU-T K21
Переходные скачки ISO 7632-2:2004
CS EN 61000-4-6:2009
DIP EN 61000-4-11:2004
РАДИОЧАСТОТА
Стандарты EN 300 328 V2.1.1, EN 301 511 V12.5.1, EN 301 908-1 V11.1.1, EN 301 908-2 V11.1.1, EN 301 908-13 V11.1.1, EN 303 413 V1.1.0
AS/CA S042.1:2018, AS/ACIF S042.3:2005, AS/CA S042.4:2018, AS/NZS 4268:2017
FCC 47 CFR Part 15C (2017), FCC 47 CFR Part 2 (2017), FCC 47 CFR Part 22H (2017), FCC 47 CFR Part 24E (2017), FCC 47 CFR Part 27C (2017)
RSS-Gen Issue 4 (2014), RSS-247 Issue 2 (2017), RSS-132 Issue 3 (2013), RSS-133 Issue 6 (2013), RSS-139 Issue 3, RSS-130 Issue 1
БЕЗОПАСНОСТЬ
Стандарты IEC 60950-1:2005 (Second Edition) + Am 1:2009 + Am 2:2013
AS/NZS 60950.1:2015
EN 50665:2017, EN 62311:2008
FCC 47 CFR Part 1 1.1310
RSS-102 Issue 5 (2015)
ЭКОЛОГИЧНОСТЬ
Защита от проникновения LST EN 60529:1999+A1+AC:2002
Вибрация Class guideline-DNVGL-CG-0339:2016
EN 60068-2-6:2008
Напряжение питания, В
9...30
Габариты, мм
80 x 106 x 46
Рабочая температура
-40°C…+75°C
RS485
1
RS232
1
Ethernet 10/100
4
HSDPA
Да
HSPA
Да
HSPA+
Да
Вес, гр
280
Количество SIM-карт
2
ГЛОНАСС/GPS
Да
WAN-порт
1
Количество активных модулей
1
Поддержка MIMO
Да
Поддержка Diversity
Да
Telnet
Да
SSH
Да
GSM
850/900/1800/1900 МГц
UMTS
Да
LTE
Cat. 4
Стандарт сети Wi-Fi
802.11 b/g/n
Тип антенного разъёма
SMA
