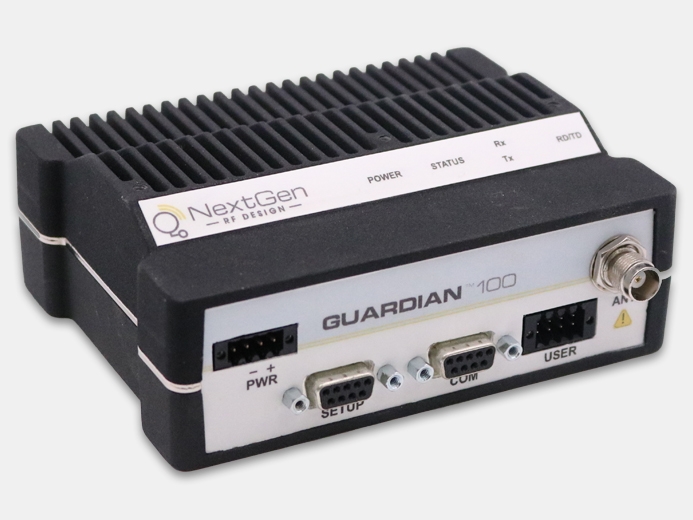

Guardian 100/200/400/900 (асинхронный «прозрачный» радиомодем) - изображение

Производитель: NextGen RF

Асинхронный «прозрачный» радиомодем Guardian 100/200/400/900 – устройство реального времени класса SDR (Software Defined Radio), не требующее сложной настройки и использующее внешний протокол обмена данными. Данные передаются в радиоканал в той последовательности, в которой были приняты радиомодемом по интерфейсу RS-232/422/485 без искажений и дополнительной обработки.

Имеет встроенный специализированный приёмопе­редатчик с малым временем доступа к радиоканалу. Обеспечивает асинхронный обмен данными на скоростях 19,2, 9,6 или 4,8 кбит/с в каналах с шагом сетки ра­диочастот 25 или 12,5 кГц.

Асинхронный «прозрачный» радиомодем Guardian 100/200/400/900 – устройство реального времени класса SDR (Software Defined Radio), не требующее сложной настройки и использующее внешний протокол обмена данными. Данные передаются в радиоканал в той последовательности, в которой были приняты радиомодемом по интерфейсу RS-232/422/485 без искажений и дополнительной обработки.

Имеет встроенный специализированный приемопе­редатчик с малым временем доступа к радиоканалу. Обеспечивает асинхронный обмен данными на скоростях 19,2, 9,6 или 4,8 кбит/с в каналах с шагом сетки ра­диочастот 25 или 12,5 кГц. Полностью совместим с ранее выпускавшимися моделями радиомодемов радио­технической платформы «Т» (T-96S/T-96SR/T-Base/TSLM) при более высоких технических параметрах.

Поддерживает работу в режиме DOX (data-activated transmit), не требующем использования сигналов управ­ления потоком: передача инициализируется поступлением данных на порт радиомодема. Поддерживает управление сигналами RTS/CTS, когда скорость передачи данных от удаленного устройства превышает скорость обмена данными в радиоканале. Имеет два последовательных порта: для передачи данных и настройки. Монтируется на DIN-рейку.

Краткая характеристика технических средств платформы Guardian

  • Высокая скорость обмена данными и пропускная способность при работе в «прозрачном» режиме.
  • Малое время доступа к радиоканалу.
  • Программно настраиваемый приемопередатчик SDR (выходная мощность, шаг сетки радиочастот, номиналы рабочих частот, скорость обмена данными).
  • Работа со 100% циклом передачи.
  • Работа в симплексном, полудуплексном или дуплексном режимах.
  • Возможность использования в качестве ретранслятора («прием-регистрация-передача»). Поддержка множест­венной ретрансляции (до двух ретрансляторов).
  • Расширенный диапазон входного напряжения питания.
  • Обмен данными без управления потоком в режиме DOX (data-activated transmit) или с управлением потоком данных сигналами RTS/CTS.
  • Поддержка разнесенного приема на две антенны (приемопередающая и приемная).
  • Конфигурирование с использованием внешней программы настройки и диагностики.
  • Встроенная функция удаленной диагностики позволяет в реальном масштабе времени контролировать состояние устройства (наличие питания, температуру, напряжение, сигналы RSSI, наличие соединения с антенно-фидерными устройствами).
  • Производится с соблюдением требований программы по охране окружающей среды RoHS (Restriction of Hazardous Substances).
  • Защищенный корпус.
Технические характеристики

ОВЧ

УВЧ

900 МГц

Диапазон частот, МГц

136-174

215-240

406-470, 450-512

928-960

Шаг сетки частот, кГц

25 или 12,5 (настраивается программно)

Тип излучения

9K55F1D, 9K35F1D, 11K6F1D, 14K6F1D, 16K4F1D

Потребляемый ток

- прием, мА

360 (10 В); 200 (20 В); 150 (30 В)

- передача 40 дБм (10 Вт), А

4,6 (10 В); 2,04 (20 В); 1,37 (30 В)

- передача 30 дБм (1 Вт), А

1,2-3,6 (10 В); 0,6-1,8 (20 В); 0,4-1,2 (30 В)

Номинальная задержка при холодном старте, с

20

Рабочее напряжение, В

10...30 (постоянный ток)

Рабочая температура, °C

от -30 до 60

Температура хранения, °C

от -45 до 85

Влажность, %

5-95 (без образования конденсата)

Габаритные размеры, см

13,97 (Ш) х 10,80 (Г) x 5,40 (В)

Масса в упаковке, кг

1,1

Рабочий режим

Симплекс, полудуплекс, дуплекс

Симплекс, полудуплекс

Приёмник
Чувствительность (вероятность ошибки 1х10-6), дБм

- 50 кГц

не применимо

- 25 кГц

-100 (19,2 кбит/с), -107 (9,6 кбит/с), -110 (4,8 кбит/с)

- 12,5 кГц

-107 (9,6 кбит/с), -110 (4,8 кбит/с)

- 6,25 кГц

не применимо

Подавление помех по соседнем каналу, дБ

60/12,5 кГц; 70/25 кГц;

Интермодуляция, дБ

>75

Избирательность, дБ

>70/25 кГц; >60/12,5 кГц

Передатчик
Полоса пропускания без подстройки, МГц

38

38

64 (406,1-470 МГц)

32

62 (450-512 МГц)

Выходная мощность при напряжении 13,6 В, Вт

1-10

1-8

Время атаки, мс

<1

Время переключения между каналами, мс

<15

Импеданс, Ом

50

Цикл работы на передачу, %

100

Стабильность частоты, ppm

1,0

Интерфейсы

RS-232 (DB9)

Антенна

TNC (мама) - прием/передача; SMA (мама) - прием (для двухпортовых устройств)

Модем
Скорость, кбит/с

4,8; 9,6; 19,2

Индикация

Питание, состояние, подключение к ЛВС, работа ЛВС, прием/передача

Вид модуляции

2FSK



Частотный диапазон
136...174, 215...240, 406...470, 450...512, 928...960
Тип связи
Радиоканал, узкополосный
Напряжение питания, В
10...30
Габариты, мм
13,97 х 10,80 x 5,40
Мощность передатчика, макс., Вт
8/10
Мощность передатчика, мин., Вт
1
Скорость передачи данных
12,5 кГц: 4800 бит/с, 9600 бит/с; 25 кГц: 4800 бит/с, 9600 бит/с, 19200 бит/с
Рабочая температура
-30°C…+60°C
RS485
1
RS232
1
Ethernet 10/100
Нет
Вес, гр
1100 (в упаковке)
Ёмкость АКБ
Нет
USB
Нет
Количество SIM-карт
Нет
Исполнение
Металлический корпус
Протоколы передачи данных
&quot;Прозрачный&quot;
Modbus
Да
Возможность программирования
Да
Тип антенного разъёма
Приём/передача: TNC; приём: SMA (для двухпортовых устройств)
