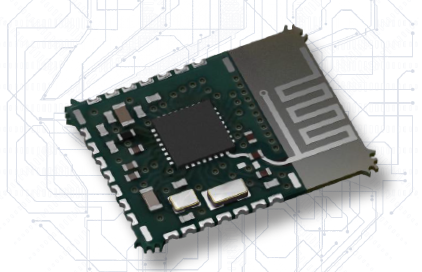

Bluetooth-приемопередатчик ПР 4502Протестировать

Малогабаритный связной модуль ПР4502 – это беспроводной радиомодем, выполняющий функцию приема и передачи данных через радиоканал по стандарту Bluetooth LE (BLE) 5.0.

Изделие может быть использовано для следующих задач:

• Организация беспроводного обмена данными с устройствами стандарта Bluetooth
• Преобразование принятых цифровых данных в электрические сигналы звукового диапазона
• Преобразование электрических сигналов звукового диапазона в цифровые данные и передача их по радиоканалу стандарта Bluetooth
• Работа в качестве «маяка» и приемника локальной навигационной системы iBeacon
• Модули навигации и связи

Особенности:

• Процессор CTM4502 разрядностью 32 бит
• Объем Flash-памяти 512 кБ
• Объем оперативной памяти (SRAM) – 138 кБ
• Широкий набор интерфейсов
• Отладка и программирование встроенного ПО по UART, JTAG
• Встроенная печатная антенна

Сферы применения:

• Приборы учета
• Медицинское оборудование
• Научные приборы
• Устройства навигации внутри помещений

Технические характеристики

Технические условия	ИЛТА.464512.010ТУ
Функциональные аналоги	NINA-B306-00B (U-Blox)
Частотный диапазон	2,4ГГц
Скорость передачи данных	до 2 Мбит/с
Поддержка сетевых протоколов	Bluetooth 5.0
Интерфейсы	UART, GPIO, I2C, I2S, SPI, PWM, ADC, PDM, QDEC
Напряжение питания	1,8-3,6 В
Размер модуля	15.0 x 20.0 x 2.5 мм

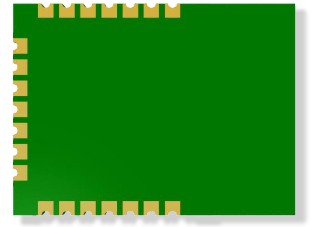

Форм фактор	SMD (21 вывод)
Диапазон рабочих температур	- 40…+ 85 °С
