DSB75 плата разработчика

К сожалению, товар снят с производства, но у нас есть современные аналоги с улучшенными характеристиками.

Свяжитесь с нами, и мы бесплатно подберем лучшее решение.

Товар снят
с производства
DSB75 плата разработчика от Cinterion купить в ЕвроМобайл
DSB75 плата разработчика от Cinterion купить в ЕвроМобайл
DSB75 плата разработчика от Cinterion купить в ЕвроМобайл

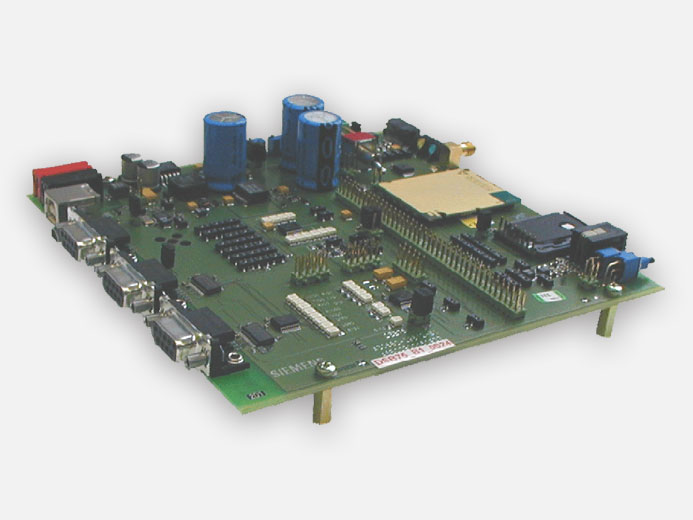

DSB75 плата разработчика - изображение

Производитель: Cinterion

DSB75 - универсальная плата отладки модулей Cinterion. Оснащена всем необходимым для того, чтобы тестировать модули Cinterion: различные интерфейсы (SPI, USB, аудио - аналоговый и цифровой, GPIO), есть возможность подключать внешнюю GSM-антенну.

DSB75 подходит для работы со всей линейкой Cinterion модулей.

DSB75 - плата разработчика создана в помощь интеграторам для отладки и тестирования GSM модулей Cinterion.

DSB75 - это универсальный комплект для работы с различными GSM модулями Cinterion (Siemens). Подходит для всех GSM модулей Cinterion.

Технические характеристики

Интерфейс GSM-модуля Прямое подключение или механическая фиксация на винты через 80 pin коннектор
Питание Лабораторный блок питания (9 В...15 В) или аккумулятор 3,3 В...4,5 В
Зарядка батареи    Реализованная схема зарядки (FET), работа со сменным адаптером зарядки
Антенный интерфейс Встроенная возможность подключения между коннектором модуля Hirose и коннектором SMA
Интерфейс SIM-карты    Разъём SIM-карты с лотком фронтальной загрузки и обнаружением карты
Поддержка SIM-карт 3 В и 1.8 В
Интерфейс SD-карты    Разъём SD-карты со слотом фронтальной загрузки
Индикация обнаружения карты и защиты от записи
Напряжение питания: 2,9 В
Поддерживаемые режимы: SD или SPI режимы
Аудиоинтерфейсы
  • Два аналоговых интерфейса (оба с питанием микрофона) для подключения телефонной трубки, гарнитуры или громкой связи
  • Один цифровой аудиоинтерфейс (DAI)
I²C интерфейс
  • Режим хоста
  • Поддержка устройств с питанием 3 В или 5 В (настраивается)
  • Подключенный I²C EEPROM (128kBit) с настраиваемыми адресами
SPI интерфейс (опция)
  • Два интерфейса, которые могут использоваться в качестве альтернативы другим интерфейсам
  • Режим хоста
Последовательные интерфейсы 3 интерфейса RS-232C:
  • COM1 - последовательный интерфейс для передачи данных
  • COM2 - последовательный интерфейс для целей управления
  • COM3 - последовательный интерфейс для отладочных целей
  • Максимальная скорость передачи данных: 460800 бит/с
USB интерфейс  USB-B (по умолчанию)
GPIO
  • 10 GPIO
  • Переключаемые повышающие/понижающие резисторы (для 8 GPIO)
  • Светодиодная индикация (для 8 GPIO)
ADC входы
  • 2 аналоговых входа
  • Переключаемое кольцо с DAC-выходом на каждой линии
DAC выходы
  • Один аналоговый выход для постоянного или переменного напряжения
  • Отфильтрованный сигнал PWM
Индикация
  • 23 светодиода - для индикации сигналов
  • 2 светодиода - для индикации включения/выключения
Возможности настроек
  • Сигнальные линии выполняют несколько функций (это зависит от GSM-модуля и его настроек), эти линии переключаются непосредственно на интерфейсы при помощи передвижных выключателей и джамперов.
  • Регулируемое напряжение питания модуля
Рабочий диапазон температур    -15°C...+35°C
Размеры, мм 177 x 160 x 36 (PCB)


Напряжение питания, В
9...15
Габариты, мм
177 x 160 x 36
Рабочая температура
-15°C...+35°C
USB
1.1
UART
3
SPI
Да
GPIO
10
ADC
Да
Тип антенного разъёма
Встроенная возможность подключения между коннектором модуля Hirose и коннектором SMA
Руководство пользователя для платы разработчика DSB75 Cinterion [eng]
/
