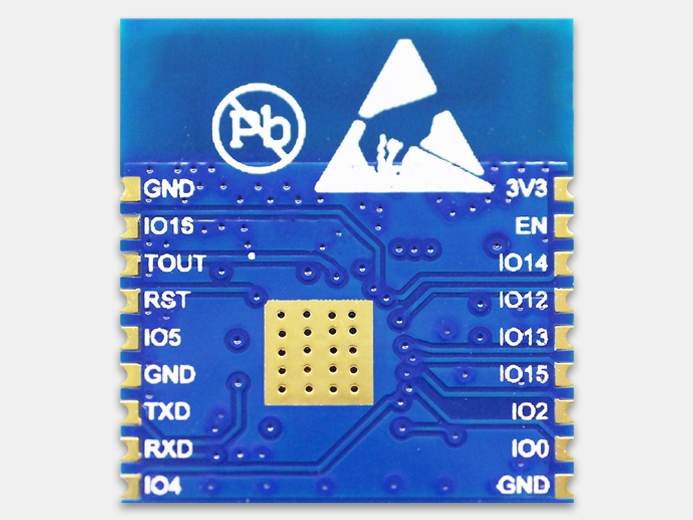

Wi-Fi-модуль ESP-WROOM-02 - изображение 2

Производитель: Espressif

ESP-WROOM-02 - Wi-Fi-модуль, оснащён энергоэффективным 32-bit микроконтроллером (MCU), TCP/IP-стеком, 10-bit ADC с HSPI, SDIO, UART, PWM, I2C и I²S интерфейсами. Это высокоинтегрированный модуль. Имеет крайне низкие показатели энергопотребления, обеспечивает беспроводное подключение к интернету встраиваемым устройствам. Благодаря своим малым размерам (18 мм х 20 мм) легко интегрируется в приборы с ограниченными ресурсами.

Также как и у чипсета ESP8266EX, в Wi-Fi модуль интегрирована SPI флэш память ёмкостью 4 Мбайта в корпусе SOP8-150 mil. SPI flash необходима для хранения пользовательского встроенного ПО.

ESP-WROOM-02 - Wi-Fi-модуль, оснащён энергоэффективным 32-bit микроконтроллером (MCU), TCP/IP-стеком, 10-bit ADC с HSPI, SDIO, UART, PWM, I2C и I²S интерфейсами. Это высокоинтегрированный модуль. Имеет крайне низкие показатели энергопотребления, обеспечивает беспроводное подключение к интернету встраиваемым устройствам. Благодаря своим малым размерам (18 мм х 20 мм) легко встраивается в приборы с ограниченными ресурсами.

Также как и у чипсета ESP8266EX, в Wi-Fi модуль интегрирована SPI флэш память ёмкостью 4 Мбайта в корпусе SOP8-150 mil. SPI flash необходима для хранения пользовательского встроенного ПО.

Отличительные особенности

  • Встроенный RF-переключатель, балун, LNA, усилитель мощности и согласующая цепь
  • Встроенные PLL, регуляторы и функции управления питанием
  • Режимы работы: станция, softAP и STA+softAP
  • Протоколы шифрования WPA/WPA2
  • Поддержка TCP и UDP
  • Поддержка WPS (защищённая установка Wi-Fi) для простой установки и конфигурации
  • Поддержка построения mesh-сетей
  • Поддержка Smart Link Function как для Android, так и для iOS-устройств
  • Обеспечение пользователей HDK, SDK, «облачной» платформой и APP.

Типовые сферы применения

  • Системы «Умный» дом
  • Системы безопасности
  • «Умные» выключатели и розетки
  • Бытовая техника
  • Датчики и детекторы
  • Охранные сигнализации
  • Пульты дистанционного управление и игрушки
  • Мониторы и весы
  • Mesh-сети
  • Промышленный Wi-Fi
  • Носимая электроника
  • Устройства позиционирования по Wi-FI
  • Защитные ID-метки
  • Геолокационные WiFi-маяки

Технические характеристики

Стандарт передачи данных IEEE 802.11b/g/n на 2.4 ГГц
Процессор Встроенный 32-bit с низким энергопотреблением
TCP/IP-стек Встроенный
ADC Встроенный, 10-bit
Интерфейсы SDIO, HSPI, UART, I²C, I²S, IR, PWM, GPIO
Питание в режиме Deep sleep (глубокий сон), мкА менее 10
Ток утечки, мкА менее 5
Выход из сна и начало передачи, мс менее 2
Энергопотребление в режиме ожидания, мВт менее 1.0 (DTIM3)
Выходная мощность в режиме 802.11b, дБм +20
Диапазон рабочих температур, °С -40...+125
Размеры, мм 18 х 20
Частотный диапазон
2,4...2,5 ГГц
Базовый чип
ESP8266EX
Сетевые протоколы
IPv4, HTTP/FTP
Пакетные протоколы
TCP/UDP
Режимы Wi-Fi
Station/SoftAP/SoftAP + Station
Количество сокетов
4
Ток потребления в спящем режиме
15 мА (при включённом процессоре)
Выводы
18, HSPI/I2C/I2S/IR Remote Control, PWM
Средний ток потребления
56 мА
Напряжение питания, В
3,0...3,6
Габариты, мм
18 х 20 х 3
Количество ядер процессора
1, 32-bit, Tensilica lx106
Защита соединения
WPA/WPA2
microSD
нет
Мощность
14 дБм
Рабочая температура
-40°C…+125°C
Ёмкость памяти
2МБ SPI флэш-памяти
Bluetooth
нет
SDK
Да
Тип корпуса
SMD
UART
да
SPI
Да
GPIO
да
Способ монтажа на печатную плату
SMT
Стандарт сети Wi-Fi
802.11 b/g/n
Тип антенного разъёма
PCB
