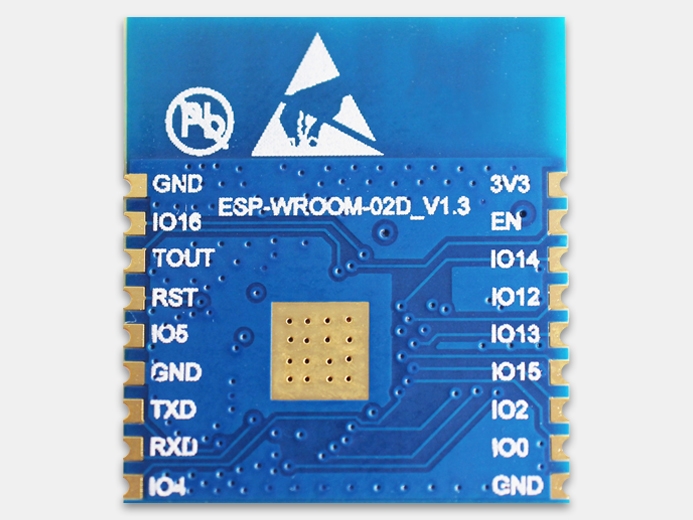

Wi-Fi-модуль ESP-WROOM-02D
_em.jpg "Wi-Fi-модуль ESP-WROOM-02D")
Производитель: Espressif
ESP-WROOM-02D - Wi-Fi-модуль, выполненный на базе популярного Wi-Fi-чипа ESP8266EX от Espressif. Он отличается от ESP-WROOM-02 тем, что имеет PCB-антенну «на борту», внутри модуля по умолчанию установлен корпус флеш-памяти размером от 150 до 208 mil. Wi-Fi-модуль настроен так, чтобы получить наилучшую радиочастотную производительность. Размер модуля: (18±0.2) x (20±0.2) x (3.2±0.15) мм.ESP-WROOM-02D - Wi-Fi-модуль, выполненный на базе популярного Wi-Fi-чипа ESP8266EX от Espressif. Он отличается от ESP-WROOM-02 тем, что имеет PCB-антенну «на борту», внутри модуля по умолчанию установлен корпус флеш-памяти размером от 150 до 208 mil. Wi-Fi-модуль настроен так, чтобы получить наилучшую радиочастотную производительность. Размер модуля: (18±0.2) x (20±0.2) x (3.2±0.15) мм.
Типовые сферы применения
- Системы «Умный» дом
- Системы безопасности
- «Умные» выключатели и розетки
- Бытовая техника
- Датчики и детекторы
- Охранные сигнализации
- Пульты дистанционного управление и игрушки
- Мониторы и весы
- Mesh-сети
- Промышленный Wi-Fi
- Носимая электроника
- Устройства позиционирования по Wi-FI
- Защитные ID-метки
- Геолокационные WiFi-маяки
Технические характеристики
| Wi-Fi протокол | 802.11 b/g/n |
| Частотный диапазон, ГГц | 2.4...2.5 (2400M ~ 2483.5M) |
| Интерфейсы |
UART/HSPI/I2C/I2S/IR GPIO/PWM |
| Питание, В | 2.7 ~ 3.6 |
| Рабочий ток, мА | в среднем: 80 |
| Минимальное энергопотребление, мА | 500 |
| Диапазон рабочих температур | -40°C...+85°C |
| Температура хранения | -40°C...+85°C |
| Wi-Fi режимы | Station/SoftAP/SoftAP + Station |
| Безопасность | WPA/WPA2 |
| Шифрование | WEP/TKIP/AES |
| Обновление встроенного ПО | загрузка UART/OTA (через сеть)/загрузка и запись ПО через хост |
| Разработка программного обеспечения | Поддержка Cloud Server Development/SDK для разработки пользовательского ПО |
| Сетевые протоколы | IPv4, TCP/UDP/HTTP/FTP |
| Пользовательские настройки | AT-команды, облачный сервер, Android/iOS приложения |
- Частотный диапазон
- 2,4…2,5 ГГц
- Базовый чип
- ESP8266EX
- Сетевые протоколы
- IPv4, HTTP/FTP
- Пакетные протоколы
- TCP/UDP
- Режимы Wi-Fi
- Station/SoftAP/SoftAP + Station
- Количество сокетов
- 4
- Ток потребления в спящем режиме
- 20 μA
- Выводы
- 18 (HSPI, PWM, IR, ADC, I2C, UART, I2S)
- Средний ток потребления
- 80 мА
- Напряжение питания, В
- 2,7...3,6
- Габариты, мм
- 18 x 20 x 3.2
- Количество ядер процессора
- 1, Tensilica L106 32-bit
- Защита соединения
- WPA/WPA2
- microSD
- Нет
- Мощность
- 14 дБм
- Рабочая температура
- -40°C…+85°C
- Ёмкость памяти
- 2 МБ SPI flash
- Bluetooth
- нет
- Тип корпуса
- SMD
- UART
- Да
- SPI
- Да
- GPIO
- Да
- Способ монтажа на печатную плату
- SMT
- Стандарт сети Wi-Fi
- 802.11 b/g/n
- Тип антенного разъёма
- PCB
