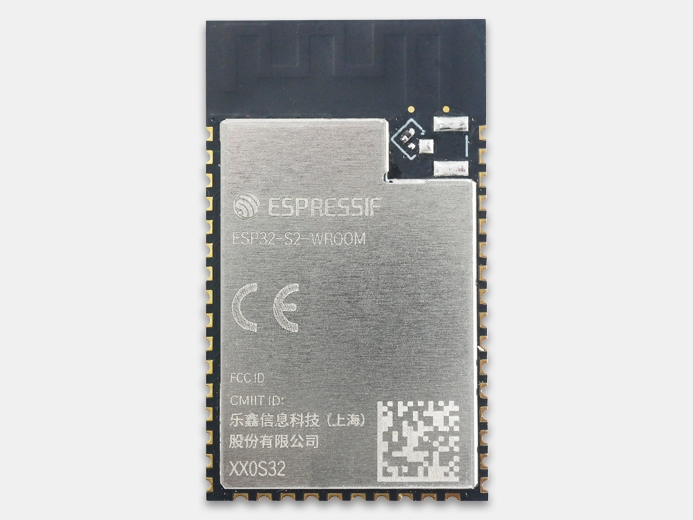

Wi-Fi-модуль ESP32-S2-WROOM

Производитель: Espressif

ESP32-S2-WROOM - новый Wi-Fi-модуль от Espressif, выполнен на базе SoC-чипа ESP32-S2, оснащён USB-интерфейсом, PCB-антенной, встроенную SPI flash 4 МБ.

Новый Wi-Fi-модуль предназначен для широкого круга применений, особенно там, где ультранизкое энергопотребление имеет критическое значение. Например, универсальный энергоэффективные IoT-датчик и регистраторы данных, камеры для потокового видео, USB-устройства и т. п.
ESP32-S2-WROOM поставляется с антенной на печатной плате (PCB), а ESP32-S2-WROOM-I с антенной IPEX. Обе модели оснащены внешней SPI flash 4 МБ.

ESP32-S2-WROOM - это универсальный SMD Wi-Fi-модуль, на базе SoC ESP32-S2, содержит флэш-память, высокоточные дискретные компоненты и PCB-антенну, обеспечивающую выдающиеся радиочастотные характеристики в приложениях с ограниченным объемом. Диапазон рабочих температур: –40°C …+85°C

Модуль имеет 32-разрядный процессор Xtensa® LX7, работающий на частоте до 240 МГц. Пользователь может отключить процессор и использовать сопроцессор с низким энергопотреблением для постоянного мониторинга периферийных устройств изменения или пересечение порогов. ESP32-S2-WROOM включает в себя богатый набор периферийных устройств: SPI, I²S, UART, I²C, светодиодный ШИМ, ЖК-дисплей, интерфейс камеры, АЦП, ЦАП, сенсорный датчик, датчик температуры, а также до 43 GPIO. Модуль оснащён высокоскоростным интерфейсом USB On-The-Go (OTG) для обеспечения связи через USB.

Отличительные особенности:
  • PCB-антенна «на борту»
  • 32-разрядный процессор Xtensa® LX7, работающий на частоте до 240 МГц
  • Широкий набор интерфейсов, в том числе USB (OTG) и интерфейс камеры
  • Функции безопасности: флэш-шифрование eFuse, безопасная загрузка, проверка подписи, интегрированные алгоритмы AES, SHA и RSA.
Технические характеристики

Wi-Fi 802.11 b/g/n
Битрейт: 802.11n до 150 Мбит/с
A-MPDU и A-MSDU агрегация
0.4 µs guard interval support
Частотный диапазон: 2412 ~ 2484 МГц
MCU Встроенный ESP32-S2, Xtensa® одноядерный 32-bit LX7 микропроцессор, до 240 МГц
128 KB ROM
320 KB SRAM
16 KB SRAM в RTC
Интерфейсы GPIO, SPI, LCD, UART, I²C, I²S, интерфейс камеры, IR, счётчик импульсов
LED PWM, USB OTG 1.1, ADC, DAC, сенсорный датчик, датчик температуры
40 МГц кварцевый генератор
Память    4 МБ SPI flash
Питание, В    3.0...3.6
Диапазон рабочих температур    –40...+85 °C
Размеры, мм 18 х 31 х 3.3

Частотный диапазон
2412...2484 ГГц
Базовый чип
ESP32-S2
Сетевые протоколы
IPv4, IPv6, SSL, HTTP/FTP/MQTT
Пакетные протоколы
TCP/UDP
Режимы Wi-Fi
Station/SoftAP/SoftAP+Station/P2P
Количество сокетов
4
Выводы
GPIO, SPI, LCD, UART, I2C, I2S, камера, IR,счётчик импульсов, LED PWM, USB OTG 1.1, ADC, DAC, touch sensor, температурный датчик
Напряжение питания, В
3,0...3,6
Процессор
Xtensa ® 32-bit LX7
Габариты, мм
18 x 31 x 3.3
Количество ядер процессора
1
Рабочая температура
-40°C...+85°C
Ёмкость памяти
SPI flash 4 МБ
Bluetooth
Нет
SDK
Да
Тип корпуса
SMD
UART
Да
SPI
Да
GPIO
Да
Способ монтажа на печатную плату
SMT
Стандарт сети Wi-Fi
802.11b/g/n
Тип антенного разъёма
PCB
