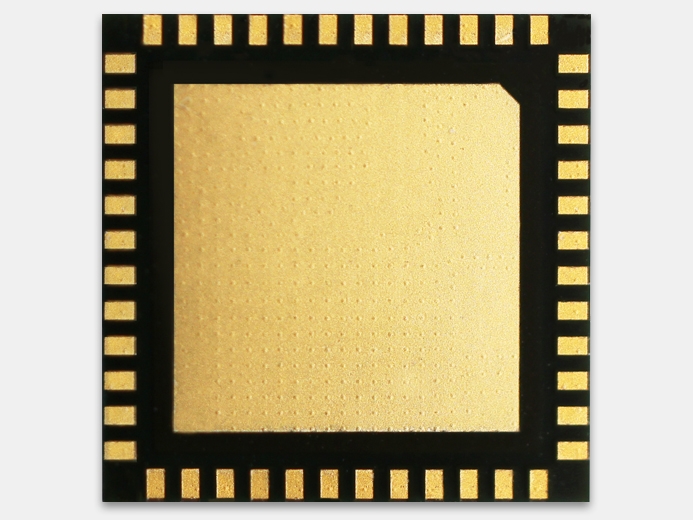

ESP32-PICO-D4

ESP32-PICO-D4
ESP32-PICO-D4

Производитель: Espressif

ESP32-PICO-D4 это SiP-модуль (System-in-Package, система в корпусе) выполнен на базе Wi-Fi/Bluetooth-чипа ESP32

Wi-Fi-модуль поддерживает полный набор функций Wi-Fi и Bluetooth, имеет крайне миниатюрный размер: 7.0±0.1 мм ×7.0±0.1 мм ×0.94±0.1 мм, поэтому ему требуется минимальное место на плате.

Wi-Fi-модуль оснащён памятью 4 MB SPI flash. В основе модуля лежит совмещенный Wi-Fi/Bluetooth чип ESP32 с поддержкой одного Wi-Fi-диапазона 2.4 ГГц и технологией сверхнизкого питания 40 nm от TSMC. В модуль ESP32-PICO-D4 интегрированы все необходимые компоненты в одном корпусе: кварцевый генератор, периферия, конденсаторы фильтра и RF компоненты.

Цена: По запросу

Частотный диапазон
2,4...2,5 ГГц
Базовый чип
ESP32
Сетевые протоколы
IPv4, IPv6, SSL, HTTP/FTP/MQTT
Пакетные протоколы
TCP/UDP
Режимы Wi-Fi
Station/SoftAP/SoftAP+Station/P2P
Количество сокетов
4
Ток потребления в спящем режиме
2..4 мА (при включённом процессоре)
Выводы
LNA pre-amplifier, DAC, датчик касания, SD/SDIO/MMC главный контроллер (хост-контроллер), SDIO/SPI подчинённый контроллер (Slave Controller), EMAC, motor PWM, LED PWM, I2C, I2S, инфракрасный пульт дистанционного управления
Средний ток потребления
80 мА
Напряжение питания, В
2,3...3,6
Габариты, мм
7 х 7
Количество ядер процессора
2, Xtensa® 32-bit LX6
Защита соединения
WPA/WPA2/WPA2-Enterprise/WPS
microSD
да
Мощность
14 дБм
Рабочая температура
-40°C...+85°C
Ёмкость памяти
4 MB SPI flash
Bluetooth
Bluetooth V4.2 BR/EDR и BLE
SDK
Да
Тип корпуса
SiP (System-in-Package)
UART
да
SPI
Да
GPIO
да
Способ монтажа на печатную плату
SMT
Стандарт сети Wi-Fi
802.11 b/g/n/e/i (802.11n до 150 Мбит/с)
Тип антенного разъёма
PCB

ESP32-PICO-D4 это SiP-модуль (System-in-Package, система в корпусе), выполненный на базе Wi-Fi/Bluetooth-чипа ESP32, поддерживает полный набор функций Wi-Fi и Bluetooth. Модуль имеет крайне миниатюрный размер: 7.0±0.1 мм ×7.0±0.1 мм ×0.94±0.1 мм, поэтому ему требуется минимальное место на плате. Wi-Fi-модуль оснащён памятью 4 MB SPI flash. В основе модуля лежит совмещенный Wi-Fi/Bluetooth чип ESP32 с поддержкой одного Wi-Fi-диапазона 2.4 ГГц и технологией сверхнизкого питания 40 nm от TSMC. В модуль ESP32-PICO-D4 интегрированы все необходимые компоненты в одном корпусе: кварцевый генератор, периферия, конденсаторы фильтра и RF компоненты.

Учитывая то, что никаких других периферийных компонентов не задействовано, модульная сварка и тестирование также не требуются. Таким образом, ESP32-PICO-D4 снижает сложность цепочки поставок и повышает эффективность управления. ESP32-PICO-D4 с ультрамалым размером, высокой производительностью и низким энергопотреблением хорошо подходит для любых приложений, где ограничено пространство или предусмотрено батарейное питание, таких как носимая электроника, медицинское оборудование, датчики и другие продукты IoT.

Отличительные особенности:

  • Wi-Fi и Bluetooth функционал в миниатюрном SiP корпусе 7 х 7мм
  • Встроенная память 4MB SPI FLASH
  • Встроенные: кварцевый генератор, конденсаторы фильтра, периферия, RF компоненты
  • Низкое энергопотребление
  • Широкая периферия: ADC, LNA, DAC, датчик касания, SD/SDIO/MMC Host Controller, SPI, SDIO/SPI Slave Controller, EMAC, PWM, LED PWM, UART, I2C, I2S, IR, GPIO
  • Напряжение питания 2,3 – 3,6 В

Технические характеристики

Датчики «на борту» датчик Холла, температурный датчик
Часы «на борту» 40 МГц кристалл
Обновление ПО загрузка по UART/OTA (по сети) /загрузка и написание ПО через сервер
Разработка ПО Cloud Server Development/SDK для разработки пользовательских ПО
Пользовательские настройки Набор AT-команд, облачный сервер, Android/iOS-приложения
