ESP32-PICO-KIT (плата разработчика, отладочная плата)
Производитель: Espressif
ESP32-PICO-KIT - самая миниатюрная плата в линейке плат для разработчиков от Espressif.Плата предназначена для отладки и тестирования Wi-Fi-модулей ESP32-PICO-D4, содержит в себе минимально необходимое количество компонентов, все контакты ESP32 открыты.

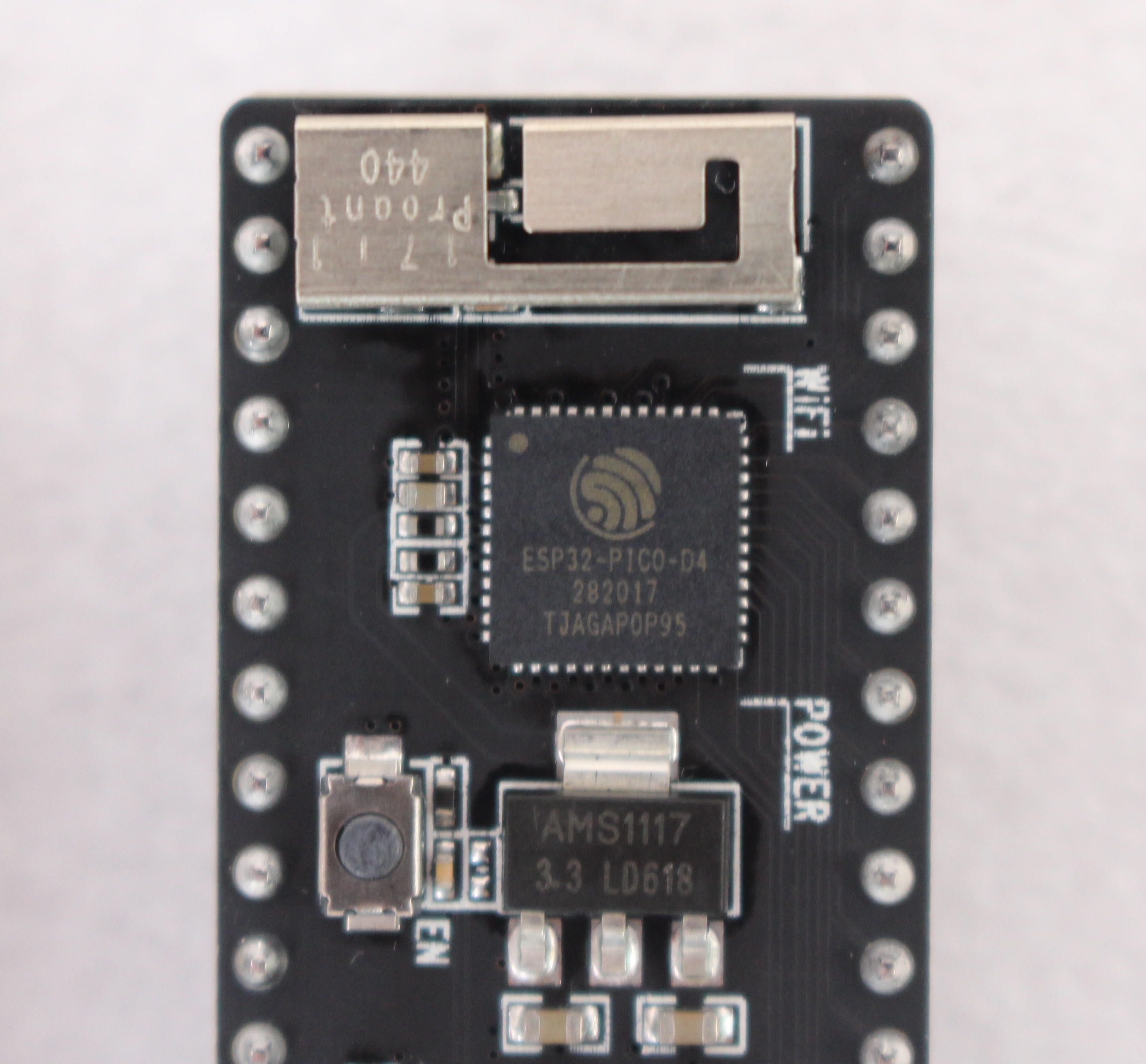

ESP32-PICO-KIT - миниплата для разработчиков, созданная компанией Espressif. В основе платы лежит Wi-Fi-модуль ESP32-PICO-D4, который выполнен в форм-факторе SiP, поддерживает Wi-Fi и Bluetooth протоколы. По сравнению с другими модулями серии ESP32, ESP32-PICO-D4 имеет несколько компонентов в одном корпусе, которые в других случаях потребовали бы установки дополнительно. Модуль содержит в себе кварцевый генератор 40 МГц, флэш-память 4 МБ, фильтрующий конденсатор и RF-часть. Это значительно уменьшает количество и стоимость дополнительных компонентов, стоимость последующей сборки и тестирования, а также общую стоимость создания продукта.

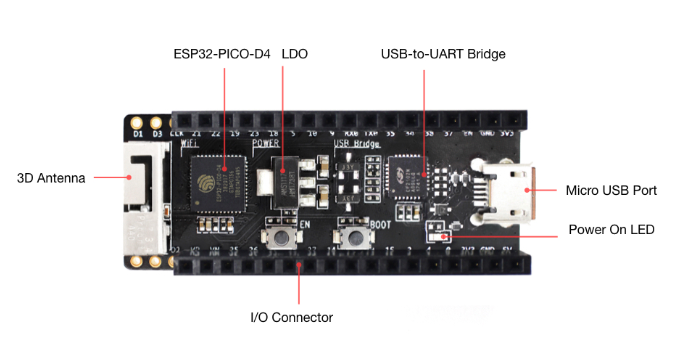

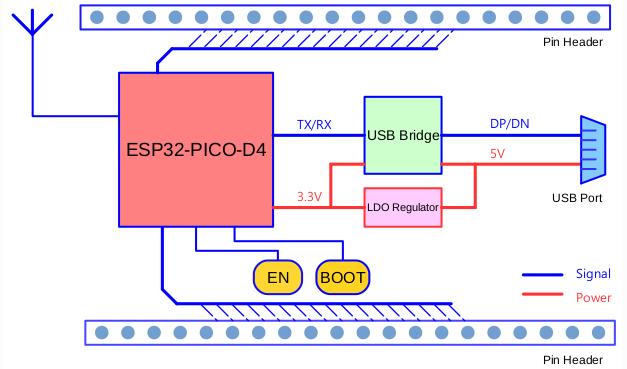

Плата разработчика ESP32-PICO-KIT оснащена встроенным мостом USB-UART, что позволяет подключать плату к компьютеру по USB для загрузки приложений и отладки.

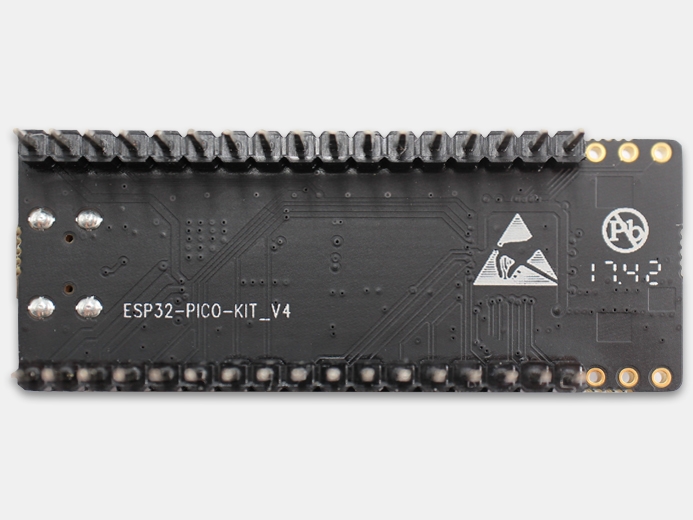

Для удобства сопряжения все входы/выходы и питание выводятся по обеим сторонам платы в два ряда контактных площадок с шагом 20 x 0,1 ”. Для того, чтобы было проще подключать провода Dupont, на плате установлено 2 ряда из 17 площадок с выведенными контактами (f). Оставшиеся 2 ряда из трёх контактных площадок не заняты (кроме антенн) и могут использоваться на усмотрение разработчика.


Плата разработчика ESP32-PICO-KIT оснащена встроенным мостом USB-UART, что позволяет подключать плату к компьютеру по USB для загрузки приложений и отладки.
Для удобства сопряжения все входы/выходы и питание выводятся по обеим сторонам платы в два ряда контактных площадок с шагом 20 x 0,1 ”. Для того, чтобы было проще подключать провода Dupont, на плате установлено 2 ряда из 17 площадок с выведенными контактами (f). Оставшиеся 2 ряда из трёх контактных площадок не заняты (кроме антенн) и могут использоваться на усмотрение разработчика.
- Габариты, мм
- 52 x 20,3 x 10
- Ёмкость памяти
- 4 МБ Flash
- USB
- Да
- UART
- Да
