Teltonika (подключение ДУТ к трекерам)


Инструкция по подключению датчика учёта топлива (далее - ДУТ) к трекеру Teltonika

В данной инструкции мы рассмотрим подключение датчика уровня топлива к трекеру Teltonika на примере ДУТ Strela D485 и трекера Teltonika FMB125.

Первичная настройка ДУТ


Для начала необходимо подготовить ДУТ для корректной работы с трекером

Для этого подключите ДУТ к компьютеру, воспользовавшись инструкцией производителя и запустите конфигуратор (в случае Strela D485 - DutConfig).

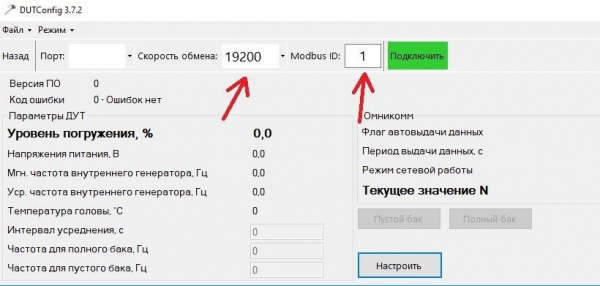

В конфигураторе необходимо выставить скорость обмена 19200 и адрес ДУТа в поле Modbus

Настройка трекера

Теперь необходимо настроить трекер для работы с ДУТ.

Подключите ДУТ к трекеру. В случае с оборудованием Strela D485 и Teltonika FMB125 подключение идет через интерфейс RS-485, настройку для этого интерфейса и будем рассматривать.

Подключите трекер к ПК и запустите конфигуратор;

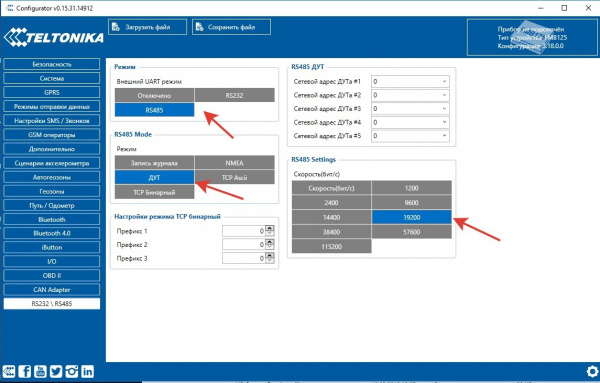

В конфигураторе перейдите на вкладку RS232/485;


В меню «Внешний UART режим” выберите режим RS485;

В поле «RS485 Mode» выберите пункт «LLS» и выставите скорость обмена в разделе «Скорость» – 19200 (см.скриншот);

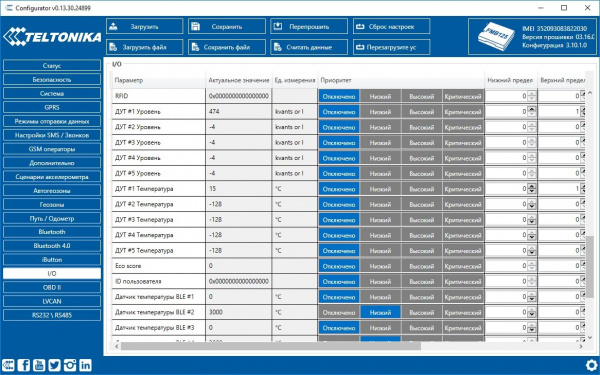

Если все настройки выставлены верно, то на вкладке I/0 в поле ДУТ #1 Уровень и ДУТ #1 Температура (Сетевой адрес ДУТ по умолчанию выставляется как 1) вы увидите соответствующие значения.
