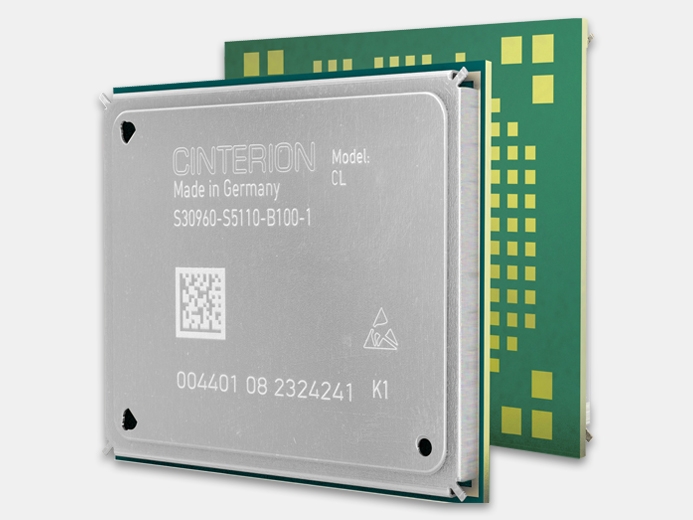

CL31 (SoM-модуль)

Производитель: Gemalto/Thales (торговая марка Cinterion)

CL31 - новый SoM-модуль (система-на-модуле) от Thales - поддерживает передачу данных по LTE Cat. 4, Wi-Fi и Bluetooth.

CL31 - высокоскоростной SoM-модуль создан для IoT-приложений с предварительно встроенными одобренными Thales биометрическими решениями. SoM-модуль обеспечивает значительное снижение затрат на проектирование и производство при разработке систем.




Компактный SoM-модуль CL31 - обеспечивает передачу данных по LTE Cat.4, Wi-Fi (2.4/5 ГГц, 802.11 ac/a/b/g/n) и Bluetooth 5 (LE и EDR). Выполнен в форм-факторе LGA в размерах: 43.2 x 41.4 x 2.9 мм, оснащён встроенной операционной системой Android 10 и встроенной памятью 2ГБ RAM + 16 ГБ Flash, поддерживает ГНСС. Встроенный четырёхъядерный процессор легко справляется со сложными приложениями и уже ориентирован на применения при создании систем машинного обучения и искусственного интеллекта.

Отличительные особенности:
  • Общемировой охват.
    Поддержка LTE с резервной передачей данных по 3G/2G и VoLTE/CSFB
  • Поддержка двух SIM-карт с функцией VoLTE
  • Готов для eSIM
  • Глобальное покрытие 2 SKU
  • Улучшенный и масштабируемый дизайн.
  • Поддержка нескольких вариантов производительности, встроенная память, соединение по Wi-Fi и Bluetooth
  • Универсальная вычислительная платформа.
    Четырёхъядерный процессор, широкие возможности мультимедиа и надёжная связь в одном устройстве.
  • Биометрия.
    Широкий спектр предварительно интегрированных одобренных Thales биометрических решений.
  • Готовность к подключению к решениям Thales Core.
    Защита, QoS, ODC/eSIM.
  • Встроенный аудиокодек, шумоподавление через микрофон
  • Сверхбыстрая зарядка до 3 А.
Рекомендуемые сферы применения:
  • Промышленные роутеры
  • Защищённые планшеты
  • Видеонаблюдение
  • Ноутбуки
  • Охранно-пожарные панели
  • mHealth
  • POS-терминалы
  • Мобильные кассовые аппараты
  • Кассовые аппараты для сбора оплаты за проезд на транспорте
  • Валидаторы.
Технические характеристики
Частотный диапазон, МГц  GSM: 850, 900, 1800, 1900
UMTS: B1, B3, B5, B8
FDD-LTE: B1, B3, B5, B7, B8, B18, B19, B20, B26, B28
TD-LTE: B38, B40, B41N
Скорость передачи данных  LTE Cat4 FDD/TDD Rel 11 до 150 Мбит/с DL/50 Мбит/с UL
Передача данных Wi-Fi: 2 диапазона 2.4 и 5 ГГц, 802.11 ac/a/b/g/n
Поддержка Wi-Fi и Wi-Fi HotSpot 2.0
Bluetooth v. 5.0, 2 режима: LE и EDR
Операционная система Android 10
Процессор    ARM Coretex A53 - 4 ядра 2.0 ГГц
Память     2 ГБ RAM + 16 ГБ Flash
ГНСС    GPS/ГЛОНАСС/Beidou/Galileo/ QZSS с полными возможностями A-GPS
Графика Графический ускоритель OpenGL ES 3.0 3D и OpenCL 1.1
Видео Кодирование/декодирование видео 1080p при 30 кадрах в секунду
Интерфейсы
  • MIPI DSI 4-линейный с одним дисплеем с разрешением до HD + 1600x720
  • 3 камеры 3x MIPI CSI 4-линейный интерфейс (3-й MIPI может быть разделенным на две полосы для 4 камер),
    встроенный ISP с поддержкой 21 MP/13 + 8 MP при 30 к/с
  • USB2.0 OTG
  • Динамик, наушник, гарнитура, 2 микрофона для аналогового звука
  • SD/SDHC карта
  • Аналоговый/цифровой аудиоинтерфейс (I²S, PCM)
Питание, В    3,3...4,3
Диапазон рабочих температур -25°C...+85°C
Габариты, мм  43,2 x 41,4 x 2,9

Напряжение питания, В
3,3...4,3
Процессор
ARM Coretex A53 - 4 ядра 2.0 ГГц
Габариты, мм
43,2 x 41,4 x 2,9
Количество ядер процессора
4
Рабочая температура
-25°C...+85°C
USB
Да
Bluetooth
5.0
Исполнение
LGA
ГЛОНАСС/GPS
Да
LTE
4G (LTE) - Cat 4 до 150 Мбит/с
PIN2PIN
CW31
Способ монтажа на печатную плату
LGA
Поколение технологии передачи данных
4G
Стандарт сети Wi-Fi
IEEE802.11 ac/a/b/g/n (2.4 и 5 ГГц)
Тип антенного разъёма
через LGA-поверхность
/
