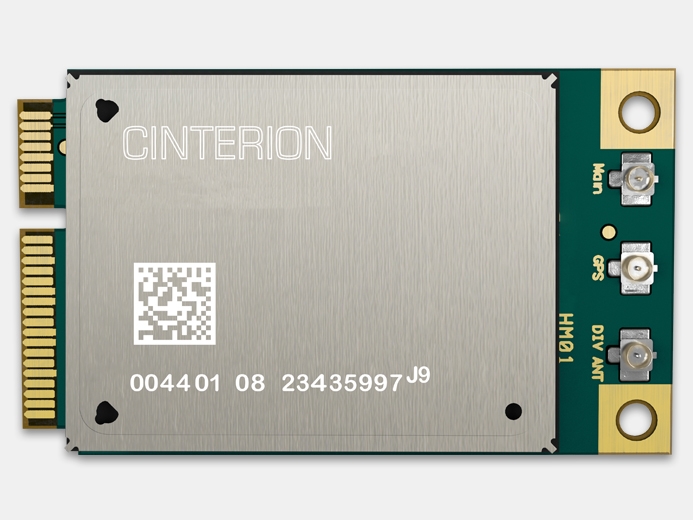

mPLAS9-W

Производитель: Gemalto/Thales (торговая марка Cinterion)

mPLAS9-E - LTE Cat. 6 PCI плата/модем с бесшовным переходом на 3G/2G-сети.

Готовая к работе PCI-плата Cinterion® mPLAS9-W предназначена для беспроводной передачи данных и поддерживает скорость передачи данных до 300 Мбит/с (DL) и 50 Мбит/с (UL), работает в 7 LTE диапазонах, что даёт возможность применять плату по всему миру.

Оснащена 52-контактным коннектором, разнесённой антенной, USB интерфейсом, GPIO, UART.

mPLAS9-W - LTE Cat. 6 PCI плата с переходом на 3G/2G-сети

Cinterion® mPLAS9-W IoT от Gemalto обеспечивает высокопроизводительное соединение LTE Cat. 6 для критически важных приложений интернета вещей, таких как промышленные маршрутизаторы и шлюзы, цифровые вывески, промышленные компьютеры и планшеты. Лучшее в своем классе решение позволяет добиться скорости передачи данных до 300 Мбит/с и 50 Мбит/с (UL) и, при необходимости, поддерживает бесшовный переход на 3G и 2G.

Прочное и надёжное исполнение для промышленного интернета вещей

mPLAS9-W создан для продолжительной бесперебойной работы, имеет промышленное исполнение и поддерживает лёгкую миграцию с 2G на 3G и полностью на LTE. Плата mPLAS9-W готова к работе в экстремальных условиях окружающей среды, при критических температурах и напряжении питания. PCI-плата прошла все проверки путём продолжительных циклов работы при полевых испытаниях. Помимо этого, уникальные радиочастотные характеристики платы позволяют использовать минимальное количество компонентов, что помогает значительно упростить проектирование и логистику ИоТ-решений при снижении общей стоимости владения (TCO).

Высокоскоростная передача данных для интернета вещей

mPLAS9-W работает в LTE-диапазоне Cat. 6 с переходом на 3G и 2G при необходимости. Оптимизация использования спектра, повышение пользовательской производительности и ёмкости передаваемых данных достигается за счёт агрегации каналов (carrier aggregation). Такую функцию поддерживает LTE PCI-плата mPLAS9-W, благодаря чему сотовые операторы могут соединять 2 и более каналов в один канал передачи данных.

Технические характеристики

Частотный диапазон, МГц 7 диапазонов LTE-Advanced FDD:
700 МГц (B28A, B28B)
800 МГц (B20)/850 МГц (B5, B18, B19, B26)/900 МГц (B8),
1800 МГц (B3)
2100 МГц (B1)/2600 МГц (B7)
4 диапазона LTE-Advanced TDD:
1900 МГц(B39)/2300 МГц (B40), 2500 МГц (B41)/2600 МГц (B38)
UMTS/HSPA (FDD) 3GPP Release 9; Rx diversity
GSM/GPRS/EDGE 3GPP Release 6; DARP/SAIC
Передача данных    LTE Cat. 6 DL: до 300 Мбит/с, UL: до 50 Мбит/с, 2x2 DL MIMO
HSPA+ DL Cat.24/UL Cat. 6, Dual Carrier DL: до 42 Мбит/с, UL: до 5.76 Мбит/с
EDGE класс 12 DL: до 237 кбит/с, UL: до 237 кбит/с
GPRS класс 12 DL: до 85.6 кбит/с, UL: до 85.6 кбит/с
Только данные
SMS текст и PDU
Управление через AT-команды  (Hayes, TS 27.007, TS 27.005)
Интерфейсы 52-контактный разъём
2 USB 2.0
UART
4 GPIO
Держатель карты 3FF UICC (USIM IF # 1)
2 встроенных разъёма Hirose 3 мм U.FL для главной и RX-Diversity антенн
Питание, В  3.3  (+/- 5%)
Диапазон рабочих температур    -40°C...+85°С
Размеры, мм 50.95 x 32.00 x 5.30


Напряжение питания, В
3,3 (+/- 5%)
Габариты, мм
50,95 x 32,00 x 5,30
Рабочая температура
-40°C…+85°C
USB
2.0
Bluetooth
Нет
Исполнение
Industrial Plus
Поддержка Diversity
Да
LTE
7 диапазонов LTE-Advanced FDD: 700 МГц (B28A, B28B) 800 МГц (B20)/850 МГц (B5, B18, B19, B26)/900 МГц (B8), 1800 МГц (B3) 2100 МГц (B1)/2600 МГц (B7)
UART
Да
GPIO
4
Поколение технологии передачи данных
LTE Cat. 6
Стандарт сети Wi-Fi
Нет
Тип антенного разъёма
U.FL для главной и RX-Diversity антенн
/
