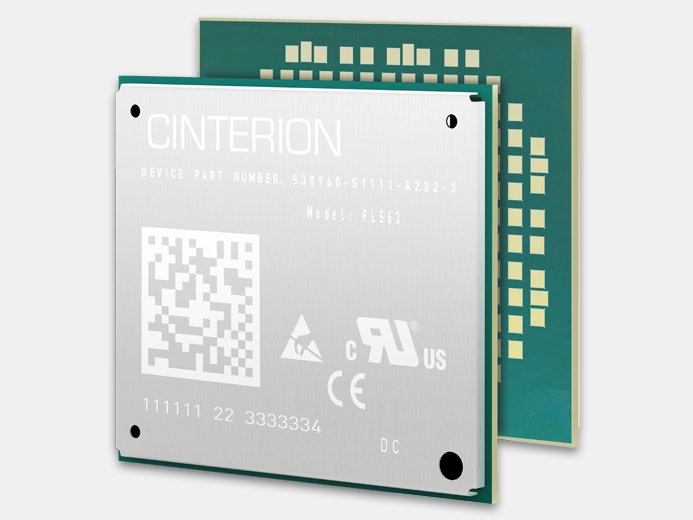

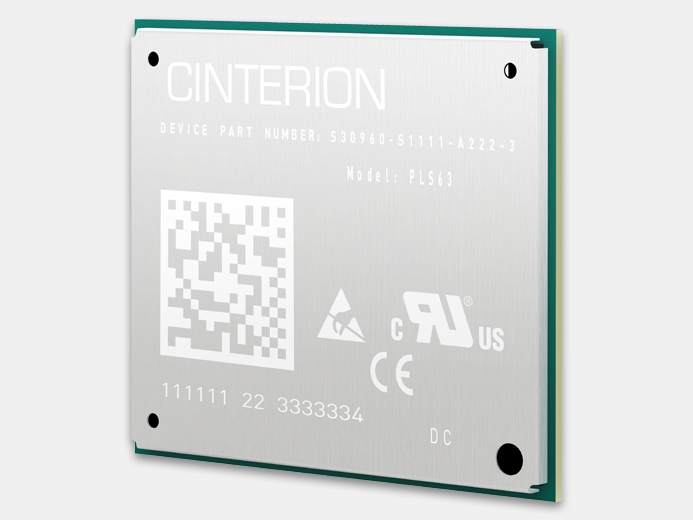

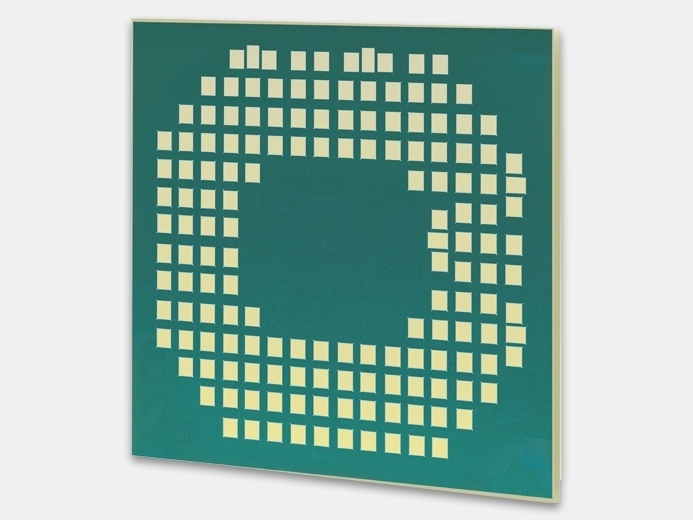

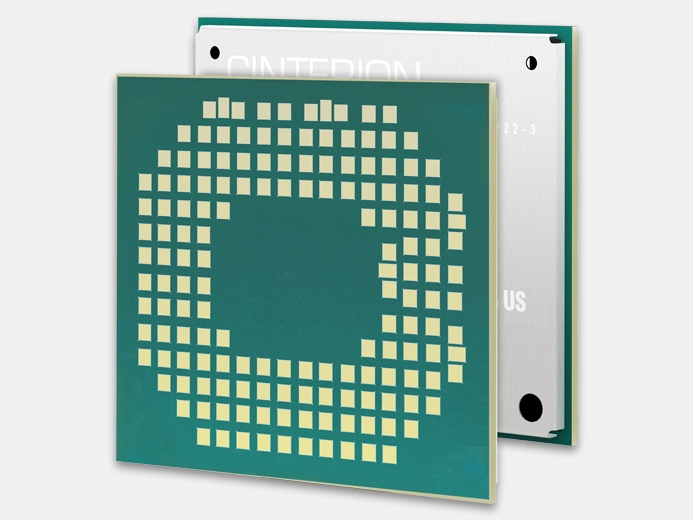

LTE-модуль Cinterion PLS63-W
К сожалению, товар снят с производства, но у нас есть современные аналоги с улучшенными характеристиками.
Свяжитесь с нами, и мы бесплатно подберем лучшее решение.
Производитель: Cinterion
Беспроводной модуль для интернета вещей - PLS63-W отличается компактным совместимым с другими модулями Cinterion форм-фактором, поддерживает 18 диапазонов LTE Cat. 1, и, для оптимизации стоимости, выпускается в локальных версиях. Для создания приложений с ГНСС-позиционированием имеет встроенный функционал работы с спутниковыми системами.PLS63-W имеет низкое энергопотребление и совместим с другими модулями Cinterion, что позволяет легко и быстро перейти на другие технологии без изменения места на плате.
Гибкий, мультидиапазонный LTE Cat.1 IoT модуль обеспечивает передачу данных как по всему миру, так и на отдельных территориях
Cinterion® PLS63-W обеспечивает глобальную связь по всему миру, оптимизирован по стоимости для локальных рынков, поддерживает 18 диапазонов LTE Cat.1, 8 диапазонов 3G HSPA/UMTS и 4 диапазона GSM, при этом предоставляет бесшовное покрытие через роуминг в различных беспроводных сетях. Если глобальное решение не требуется, имеет различные региональные варианты с актуальной группировкой сетевых диапазонов для Северной Америки, Европы, Азиатско-Тихоокеанского региона, Латинской Америки и Японии.
Высокоэффективный, долгий срок службы LTE Cat. 1
Поддерживает оптимизированные скорости передачи данных до 10 Мбит/с (DL) и до 5 Мбит/с (UL). PLS63 идеально подходит для применения в промышленном интернет вещей: вендинг, точки продаж, транспортная телематика и промышленная автоматизация. Для этих приложений требуется продолжительное и стабильное соединение, а также постоянное покрытие 4G, всё это может обеспечить LTE-модуль PLS63.
Полная совместимость с Cinterion LTE Cat. 4 IoT модулями
PLS63 является частью линейки беспроводных модулей Cinterion, включая модель PLS83, которые поддерживают стандарт сотовой сети IoT LTE Cat.1 или LTE Cat.4 как в глобальном, так и в региональном вариантах. Другими словами, для каждого глобального и регионального варианта PLS63 доступен совместимый модуль Cinterion PLS83 LTE Cat.4, имеющий дополнительную полосу пропускания и скорость, а также 100% совместимость оборудования и программного обеспечения. Все модули Multi-Band LTE серии Cinterion® PLSx3 обеспечивают плавное соединение после подключения в зависимости от доступности региональной сети.
Многофункциональный, оптимизированный по стоимости, поддержка eSIM
Модуль Cinterion PLS63 опирается на 25-летний опыт разработки промышленных сотовых модулей и представляет собой многофункциональное решение, которое содержит полный набор AT-команд и встроенные функции, такие как IP-соединение, VoLTE и ГНСС. Непревзойденный опыт работы компании Cinterion с технологией eSIM имеет возможность встраивания eUICC, что упрощает логистику и производство при оптимизации общей стоимости владения. Дополнительные функции безопасности включают безопасную загрузку и безопасное хранилище ключей.
Cinterion IoT Suite обеспечивает надёжность и безопасность на весь срок службы
Чтобы ваши активы оставались подключёнными в течение длительного срока службы, PLS63 вместе с Cinterion IoT Suite даёт надёжное решение IoT с предварительно установленными ключами для безопасной регистрации в облаке, удалённого обновления и функций управления устройствами.
PLS63 выполнен в типовом форм-факторе Cinterion серии Industrial Plus, совместим с различными IoT модулями и множеством других серий, поддерживающих технологий от 2G до сверхвысокоскоростного LTE.
Доступные для заказа региональные версии LTE-модуля PLS63:
|
Регион |
LTE Cat.1 |
LTE Cat.4 |
| Глобальный рынок | PLS63-W | PLS83-W |
| Европа/Азия | PLS63-EP | PLS83-EP |
| Япония | PLS63-J | PLS83-J |
| Латинская Америка | PLS63-LA | PLS83-LA |
| Северная Америка | PLS63-X | PLS83-X |
| North America AT&T Verizon | PLS63-X2 | PLS83-X2 |
| North America AT&T | PLS63-X3 | PLS83-X3 |
| Индия | PLS63-I | PLS83-I |
Технические характеристики
| Частотные диапазоны |
FDD-LTE: 1, 2, 3, 4, 5, 7, 8, 12, 13, 18, 19, 20, 26, 28, 66 TD-LTE: 38, 40, 41 UMTS (WCDMA/FDD): 1, 3, 2, 4, 5, 6, 8, 19 GSM: 850, 900, 1800, 1900 МГц |
| Передача данных |
FDD-LTE Cat.1: до 10.2 Мбит/с (DL), до 5.2 Мбит/с (UL) HSPA+ Cat. 8: до 7.2 Мбит/с (DL), до 5.76 Мбит/с E/GPRS класс 12: до 237 кбит/с (DL), до 237 Кбит/с (UL) SMS текст и поддержка режима PDU Поддержка различных VoLTE операторов, CSFB (резервирование с коммутацией каналов) Высококачественная узкополосная и широкополосная передача голоса для телефона как с гарнитурой, так и по громкой связи (HR, FR, EFR и AMR-WB) |
| ГНСС | GPS/BeiDou/ГЛОНАСС/Galileo |
| Управление | Стандартизированные и расширенные AT-команды (Hayes, TS 27.007 и 27.005) |
| Интернет-сервисы | TCP/UDP сервер/клиент, DNS, Ping, HTTP, SMTP, FTP клиент |
| IP стек |
Поддержка IPv4 и IPv6 TCP/IP стек, доступный через AT команды и прозрачные TCP/UDP сервисы |
| Интерфейсы |
Источник питания для основной полосы частот, Radio Domain Площадки для RX-Diversity/MIMO антенн Площадки для ГНСС антенны USB 2.0 интерфейс до 480 Мбит/с Интерфейс высокоскоростного последовательного модема ASC0 16х GPIO под DSR, DTR, DCD (все ASC0), ASC1 (RXD, TXD, RTS, CTS), SPI, быстрое отключение, индикатор состояния сети, ШИМ, счётчик импульсов, TX-индикатор, 700 МГц-индикатор ADC и I²C интерфейсы Цифровой аудио интерфейс (PCM и I²S режимы) 2х UICC и U/SIM карт интерфейса 1.8V/3V Линии для включения модуля и Reset DAI SGMII |
| Питание, В | 3.0...4.5 |
| Диапазон рабочих температур | -40°C...+95°C |
| Размеры, мм | 33 x 29 x 3.07 |
- Напряжение питания, В
- 3,0...4,5
- Габариты, мм
- 33 x 29 x 3,07
- Рабочая температура
- -40°C...+95°C
- USB
- USB 2.0
- Исполнение
- LGA
- ГЛОНАСС/GPS
- Да
- Поддержка Diversity
- Да
- LTE
- 4G (LTE) - Cat 1 до 10 Мбит/с
- SPI
- Да
- GPIO
- 16
- ADC
- Да
- Способ монтажа на печатную плату
- LGA
- Поколение технологии передачи данных
- 4G
- Тип антенного разъёма
- через LGA-поверхность
LTE/4G модуль Cinterion PLS8
LTE-модуль Cinterion PLS8: 156 LGA-площадок, USB, ГЛОНАСС/GPS, цифровой аудиоинтерфейс (PCM или I²S), разнесённая антенна 2x2 MIMO

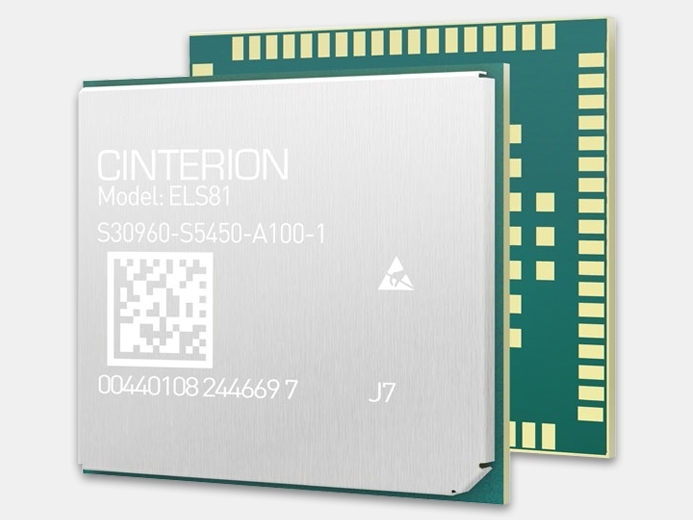

LTE-модуль Cinterion ELS81
Cinterion ELS81 - 4G Cat. 4, встроенная Java™ ME 3.2, 18 МБ RAM и 31 МБ Flash, USB, площадки для разнесённых антенн RX, ASC0 (до 3 Мбит/с), 16 GPIO, ASC1 (RXD, TXD, RTS, CTS), SPI, PWM, счётчик импульсов, ADC и I²C

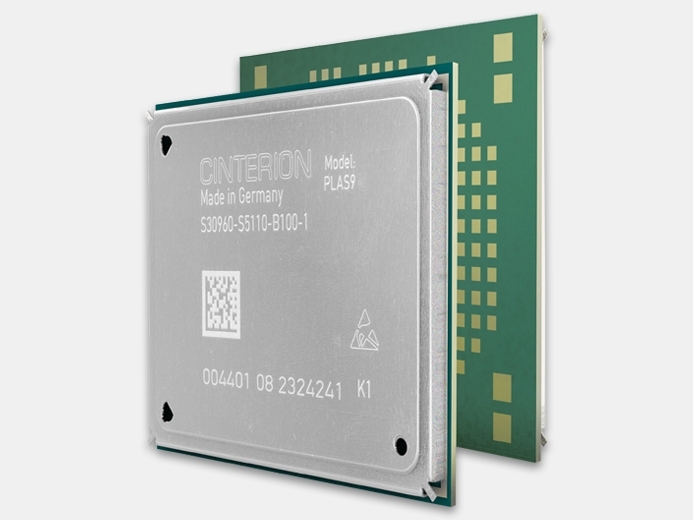

LTE-модуль Cinterion PLAS9
Cinterion® PLAS9 IoT поддерживает LTE Cat.6 до 300 Мбит/с, USB 3.0, площадки для первичной и вторичной антенн, 10 GPIO, 2 ADC, 2 UICC (SIM/MIM) интерфейса 1.8V/3V.

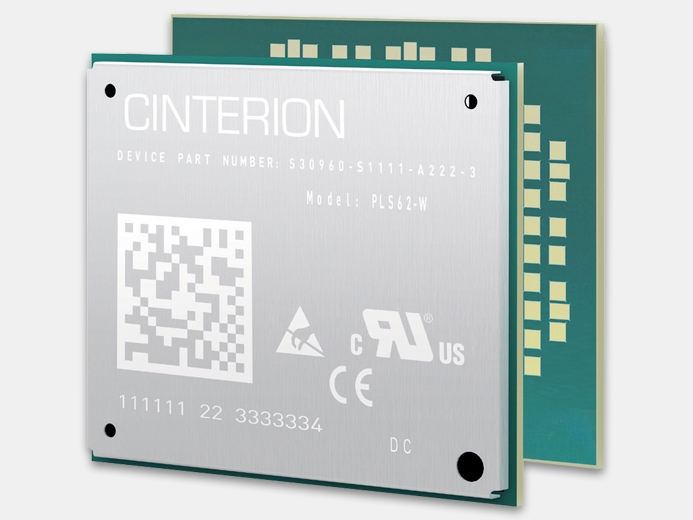

LTE-модуль Cinterion PLS62
Cinterion® PLS62-W: 12 диапазонов LTE Cat 1 LTE, JAVA, площадки для RX-diversity/MIMO антенн, USB 2.0, ASC0, ADC и I²C, 2х UICC и U/SIM карт интерфейс 1.8V/3V, 16х GPIO: ASC1, SPI, быстрое отключение, идентификация состояния сети, PWM, счётчик импульсов, TX-индикатор, 700 МГц-индикатор

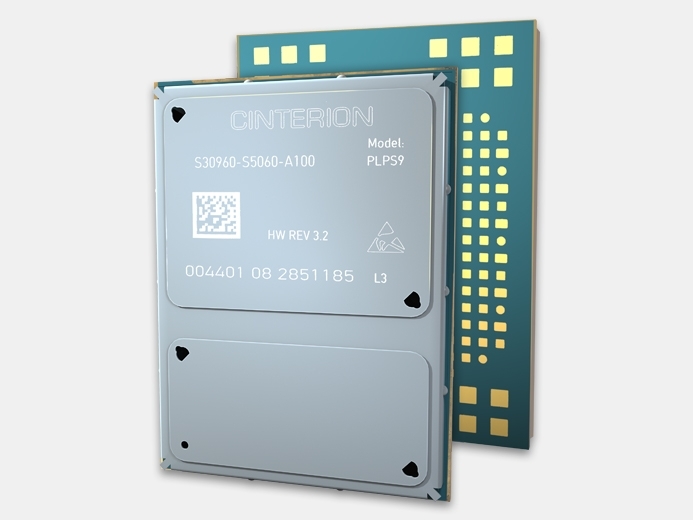

LTE Cat. 16 модуль PLPS9
LTE Cat. 16 модуль PLPS9: до 1 Гбит/с, Linux, 4x4 MIMO, LGA, USB 3.0, UART, I²C, SDIO, USIM, Audio: I²S, PCM, ГНСС

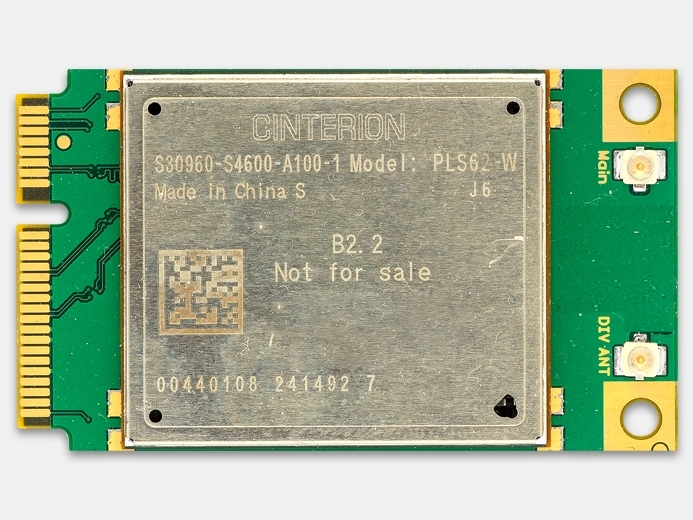

mPLS62-W
mPCI-плата Cinterion® mPLS62-W: LTE Cat. 1 LTE, JAVA, 52-контактный разъём, 2 USB 2.0, UART, 4 GPIO, держатель карты 3FF UICC (USIM IF # 1), 2 встроенных разъёма Hirose 3 мм U.FL для главной и RX-Diversity антенн

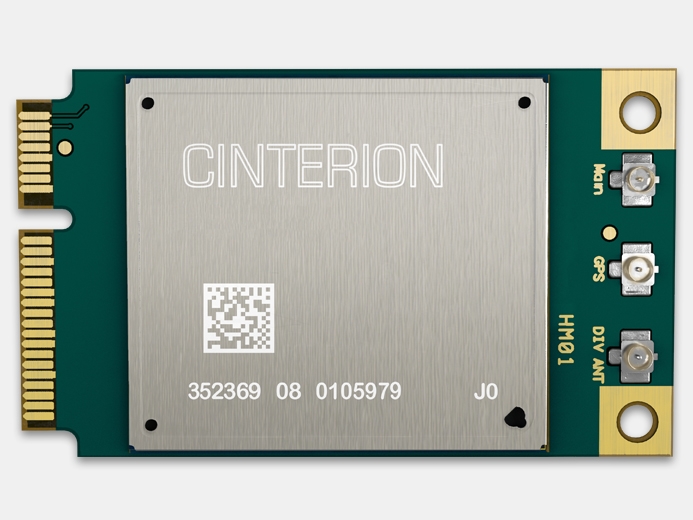

mPLS8-E
PCI-плата Cinterion mPLS8-E: LTE Cat. 3, ГНСС, 52-контактный разъём, 2 USB 2.0, UART, 4 GPIO, держатель карты 3FF UICC (USIM IF # 1), 2 встроенных разъёма Hirose 3 мм U.FL для главной и RX-Diversity антенн

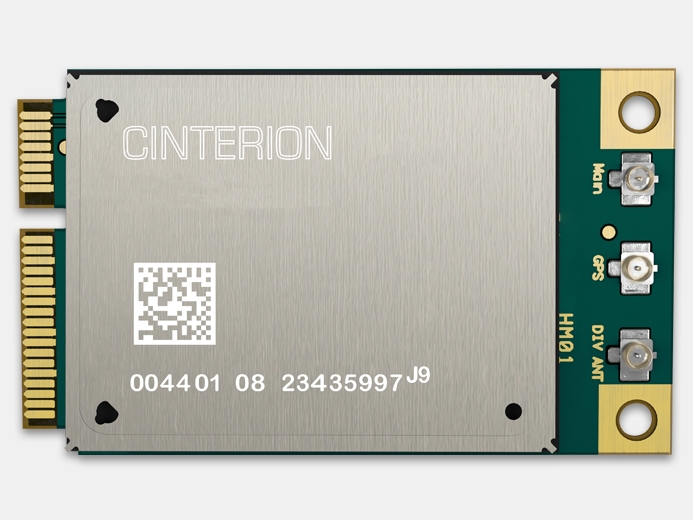

mPLAS9-W
