N720 Open-Linux

N720 Open-Linux
N720 Open-Linux
N720 Open-Linux
N720 Open-Linux

Производитель: Neoway

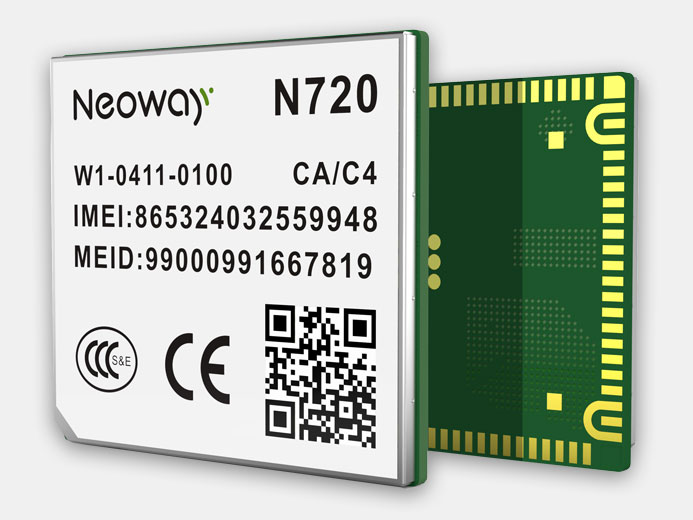

N720 Open-Linux — миниатюрный промышленный 4G-модуль, разработанный на платформе Qualcomm. Поддерживает Open-Linux.

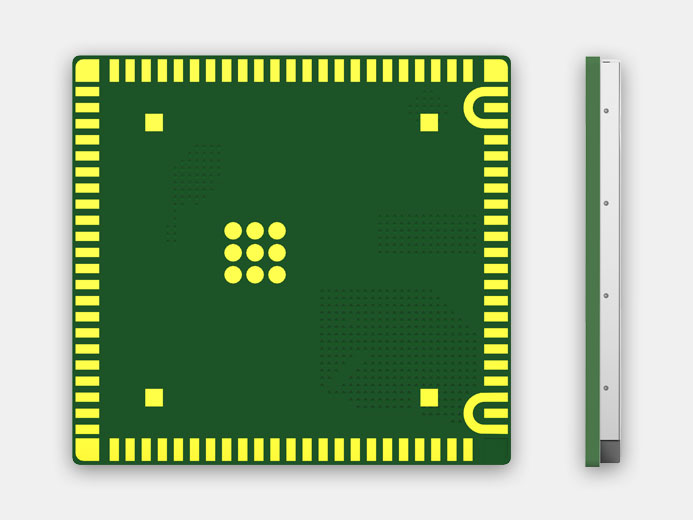

Выполнен в форм-факторе 30 мм x 28 мм x 2.8 мм. Оптимизирован специально для приложений интернета вещей. Оснащён функцией ГНСС (GPS L1, BDS L1, GLONASS L1).

Цена: По запросу

Базовый чип
MDM9207
Ток потребления в спящем режиме
4 мА
Напряжение питания, В
3,3...4,3
Процессор
ARM Cortex-A7
Габариты, мм
30 x 28 x 2,8
Количество ядер процессора
1
Рабочая температура
-40°C…+85°C
USB
Да
Исполнение
LGA
ГЛОНАСС/GPS
Да
LTE
Cat. 4
UART
Да
SPI
Да
GPIO
Да
ADC
Да
Способ монтажа на печатную плату
LGA
Поколение технологии передачи данных
4G
Тип антенного разъёма
через LGA-поверхность (сотовые сети и ГНСС)

N720 OpenLinux - специальная версия LTE модуля N720 с поддержкой выполнения Linux приложений на встроенном процессоре Cortex-A7. С помощью бесплатного SDK пользователь может быстро и легко разработать IoT приложение и выполнять его без привлечения внешнего процессора. Это значительно снижает стоимость проекта и сокращает время выхода продукта на рынок.

Сферы применения

  • терминалы для банкоматов и платёжных терминалов
  • терминалы для опроса электросчётчиков
  • бортовые компьютеры
  • мобильные терминалы оплаты
  • промышленные роутеры
  • любые другие IoT-терминалы.

Отличительные особенности

  • Процессор ARM Cortex-A7, 1.3 ГГц, 256 кБ L2 cache, 28 nm
  • Высокоточное позиционирование (GPS, BDS, ГЛОНАСС), тем самым устройствами можно управлять на основе местоположения
  • Частотные диапазоны: GSM/GPRS/EDGE &CDMA2000®1x/1xAdvanced/1xEV-DOrA &&WCDMA R99 to DC-HSPA+&&TD-SCDMA
  • Интерфейсы: USB2.0, ADC, UART, SPI, I²C, PCM

Технические характеристики

Питание

VBAT: 3.3…4.3, типовое значение: 3.8 В

Энергопотребление в режиме sleep

4 мА

Температура

Диапазон рабочих температур: -40°C…+85°C

Температура хранения: -45°C…+90°C

Частотный диапазон

CN:
GSM/GPRS/EDGE:900M/1800M
CDMA: BC0
TD-SCDMA:B34/B39
UMTS:B1/B8
LTE-FDD: B1/B3/B8
LTE-TDD:B38/B39/B40/B41

JP:
UMTS: B1/B8/B9/B19
FDD-LTE: B1/B3/B8/B9/B19

EU:
GSM/GPRS/EDGE:850M/ 900M/1800M/1900M
UMTS: B1/B8
FDD-LTE: B1/B3/B7/B8/B20
TDD-LTE: B40

US:
GSM/GPRS/EDGE: 850M/ 900M/1800M/1900M
UMTS: B2/B4
FDD-LTE: B2/B4/B7/B17

Скорость передачи данных

  • GSM: GPRS, EDGE
  • CDMA: до 3.1 Мбит/с (DL) / до 1.8 Мбит/с (UL)
  • WCDMA: DC-HSPA+, до 42 Мбит/с (DL)/до 5.76 Мбит/с (UL)
  • TD-SCDMA: до 4.2 Мбит/с (DL)/до 2.2 Мбит/с(UL)
  • LTE FDD: non-CA cat4, до 150 Мбит/с (DL)/до 50 Мбит/с (UL)
  • LTE TDD: non-CA cat4, до 130 Мбит/с (DL)/до 35 Мбит/с (UL)

Мощность передачи данных

  • GSM850: +33 дБм(Power Class 4)
  • EGSM900: +33 дБм (Power Class 4)
  • DCS1800: +30 дБм (Power Class 1)
  • PCS1900: +30 дБм (Power Class 1)
  • EDGE 850MHz: +27 дБм (Power Class E2)
  • EDGE 900MHz: +27 дБм (Power Class E2)
  • EDGE1800MHz: +26 дБм (Power Class E2)
  • EDGE1900MHz: +26 дБм (Power Class E2)
  • TD-SCDMA: +23 дБм (Power Class 3)
  • CDMA 1X/EVDO:+23 дБм (Power Class 3)
  • UMTS: 23 дБм (Power Class 3)
  • LTE: +23 дБм (Power Class 3)

Интерфейсы

UART
I²C
SPI
UIM
USB
ADC
SDIO
GPIO
SGMII

Размеры, мм

30 x 28 x 2.8
