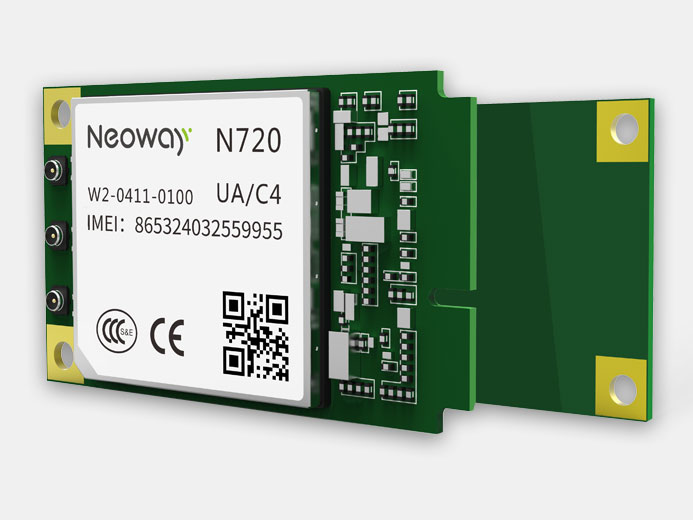

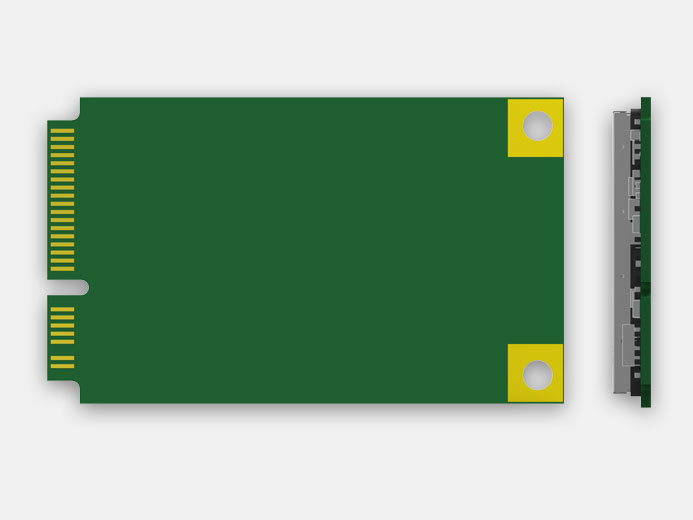

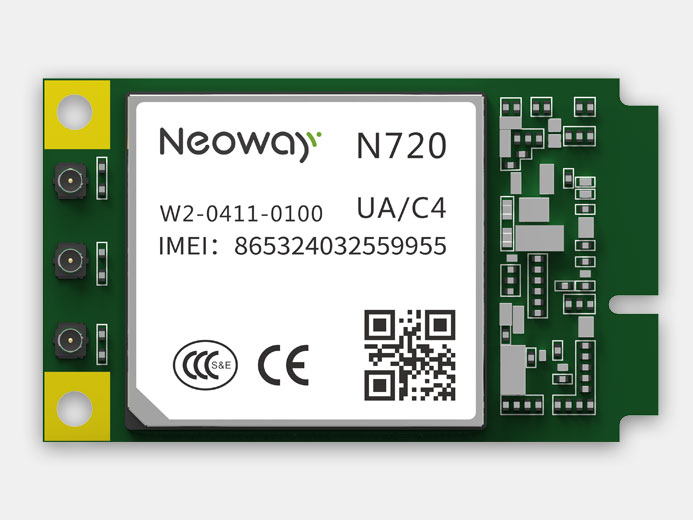

N720 Mini PCIe

N720 Mini PCIe
N720 Mini PCIe
N720 Mini PCIe
N720 Mini PCIe
N720 Mini PCIe
N720 Mini PCIe
N720 Mini PCIe
N720 Mini PCIe

Производитель: Neoway

N720 Mini PCIe — LTE-модуль промышленного класса с поддержкой интерфейса PCI Express Mini Card 1.2. Работает по принципу plug-and-play («подключай и работай»). Благодаря своему промышленному исполнению и большим набором программных интерфейсов, модуль готов к применению в различных IoT-решениях.

Цена: По запросу

N720 Mini PCIe — LTE-модуль промышленного класса с поддержкой интерфейса PCI Express Mini Card 1.2. Работает по принципу plug-and-play («подключай и работай»). Благодаря своему промышленному исполнению и большим набором программных интерфейсов, модуль готов к применению в следующих решениях:

  • терминалы для банкоматов и платёжных терминалов
  • терминалы для опроса электросчётчиков
  • бортовые компьютеры
  • мобильные терминалы оплаты
  • промышленные роутеры
  • любые другие IoT-терминалы.

Отличительные особенности:

  • Широкий диапазон напряжения и стабильная производительность
  • Широкий диапазон напряжения: 3,3-3,6 В
  • Благодаря интерфейсу PCI Express MiniCard 1.2 работает по принципу plug-and-play
  • Высокоточное позиционирование (GPS, BDS, ГЛОНАСС), тем самым устройствами можно управлять на основе местоположения
  • Оптимизирован специально для IoT/M2M применений.

Технические характеристики

Питание, В

3.3…3.6, типовое значение: 3.8 В

Процессор

ARM Cortex-A7 processor
Main frequency: 1.2 GHz 256 kB L2 cache

Энергопотребление в режиме sleep, мА

4

Температура

Диапазон рабочих температур: -40°C…+85°C

Температура хранения: -45°C…+90°C

Частотный диапазон, МГц

CN:
GSM/GPRS/EDGE:900M/1800
CDMA: BC0
TD-SCDMA:B34/B39
UMTS:B1/B8
LTE-FDD: B1/B3/B8
LTE-TDD:B38/B39/B40/B41

JP:
UMTS: B1/B8/B9/B19
FDD-LTE: B1/B3/B8/B9/B19

EU:
GSM/GPRS/EDGE:850M/ 900M/1800M/1900
UMTS: B1/B8
FDD-LTE: B1/B3/B7/B8/B20
TDD-LTE: B40

US:
GSM/GPRS/EDGE: 850M/ 900M/1800M/1900
UMTS: B2/B4
FDD-LTE: B2/B4/B7/B17

Скорость передачи данных

  • GSM: GPRS, EDGE
  • CDMA: до 3.1 Мбит/с (DL) / до 1.8 Мбит/с (UL)
  • WCDMA: DC-HSPA+, до 42 Мбит/с (DL)/до 5.76 Мбит/с (UL)
  • TD-SCDMA: до 4.2 Мбит/с (DL)/до 2.2 Мбит/с(UL)
  • LTE FDD: non-CA cat4, до 150 Мбит/с (DL)/до 50 Мбит/с (UL)
  • LTE TDD: non-CA cat4, до 130 Мбит/с (DL)/до 35 Мбит/с (UL)

Мощность передачи данных

  • GSM850: +33 дБм(Power Class 4)
  • EGSM900: +33 дБм (Power Class 4)
  • DCS1800: +30 дБм (Power Class 1)
  • PCS1900: +30 дБм (Power Class 1)
  • EDGE 850MHz: +27 дБм (Power Class E2)
  • EDGE 900MHz: +27 дБм (Power Class E2)
  • EDGE1800MHz: +26 дБм (Power Class E2)
  • EDGE1900MHz: +26 дБм (Power Class E2)
  • TD-SCDMA: +23 дБм (Power Class 3)
  • CDMA 1X/EVDO:+23 дБм (Power Class 3)
  • UMTS: 23 дБм (Power Class 3)
  • LTE: +23 дБм (Power Class 3)

Интерфейсы

UART
UIM
USB
AUDIO

Размеры, мм

30 х 51 х 5.3

Базовый чип
MDM9207
Ток потребления в спящем режиме
4 мА (deep sleep)
Средний ток потребления
25 мА
Напряжение питания, В
3,3…3,6
Процессор
ARM Cortex-A7
Габариты, мм
30 х 51 х 5,3
Количество ядер процессора
1
Рабочая температура
-40°C…+85°C
USB
2.0
Bluetooth
Нет
ГЛОНАСС/GPS
Да
LTE
LTE FDD: non-CA cat4, LTE TDD: non-CA cat4
UART
Да
ADC
Нет
Способ монтажа на печатную плату
Mini PCIe Express
Поколение технологии передачи данных
4G
Стандарт сети Wi-Fi
Нет
