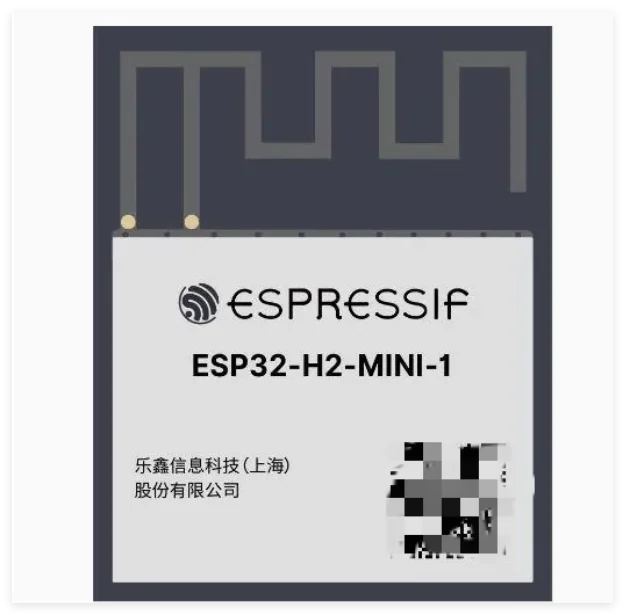

Беспроводной Bluetooth-модуль Espressif ESP32-H2-MINI-1

Новинка
Беспроводной Bluetooth-модуль Espressif ESP32-H2-MINI-1 от Espressif купить в ЕвроМобайл
Беспроводной Bluetooth-модуль Espressif ESP32-H2-MINI-1 от Espressif купить в ЕвроМобайл
Беспроводной Bluetooth-модуль Espressif ESP32-H2-MINI-1 от Espressif купить в ЕвроМобайл
Беспроводной Bluetooth-модуль Espressif ESP32-H2-MINI-1 - изображение

Производитель: Espressif

Модуль ESP32-H2-MINI-1 представляет собой готовое радиочастотное решение с интегрированной антенной, что позволяет использовать его в конечных устройствах без разработки собственной RF-части. Модуль содержит необходимые цепи согласования и оптимизирован для минимальных размеров печатной платы.

Модуль ESP32-H2-MINI-1 представляет собой готовое радиочастотное решение с интегрированной антенной, что позволяет использовать его в конечных устройствах без разработки собственной RF-части. Модуль содержит необходимые цепи согласования и оптимизирован для минимальных размеров печатной платы.

Чип ESP32-H2 включает радиотракт 2.4 ГГц, обеспечивающий работу Bluetooth Low Energy и IEEE 802.15.4. Наличие Coded PHY позволяет реализовать увеличенную дальность BLE, а поддержка Mesh делает возможным построение крупных беспроводных сетей.

Набор периферийных интерфейсов позволяет подключать датчики, исполнительные устройства, аудиотракты или интерфейсы управления. Низкопотребляющие режимы подходят для автономных устройств с питанием от батарейки.

Модуль может работать как самостоятельное устройство (Standalone) или как сопроцессор (Network Co-Processor) по UART/SPI.

Технические характеристики:

Модель модуля ESP32-H2-MINI-1
Процессор RISC-V, одно ядро, частота до 96 МГц
Архитектура 32-бит, поддержка командного расширения RV32IMC
Встроенная Flash 2 МБ или 4 МБ (варианты поставки)
SRAM ~320 КБ системная SRAM
ROM ~128 КБ
LP-память 4 КБ низкопотребляющей SRAM
Беспроводные интерфейсы BLE 5.2/5.3, IEEE 802.15.4 (Thread/Zigbee/Matter)
BLE возможности 1M PHY, 2M PHY, Coded PHY (Long Range), Bluetooth Mesh
802.15.4 характеристики 2.4 ГГц, 250 кбит/с OQPSK, совместимость Thread / Zigbee 3.0
Рабочая частота RF 2400–2483.5 МГц
Антенна Интегрированная PCB-антенна
Выходная мощность передатчика до +10 dBm (зависит от региона и версии FW)
Чувствительность приёма до −100 dBm (802.15.4), до −97 dBm (BLE Coded)
GPIO до 19 универсальных GPIO
Аналоговые интерфейсы 6-канальный ADC (12-бит), встроенный температурный датчик
Цифровые интерфейсы SPI, I2C, I2S, UART, PWM, RMT, GDMA, TWAI (CAN-совместимый), PCNT, ETM
Интерфейсы отладки USB Serial/JTAG, UART-загрузчик
Питание 3.0–3.6 В, ном. 3.3 В
Энергопотребление (тип.) < 10 µA в режиме Deep-sleep, ~22 мА RX, ~33 мА TX
Рабочая температура –40…+105 °C
Габаритные размеры 13.2 × 12.0 × 2.4 мм
Тип монтажа SMD (LGA-пакет)
Сертификация Поддержка подготовки для CE/FCC/IC (зависит от версии изделия)
Применение Умный дом, датчики, контроллеры, шлюзы, IoT-устройства с Matter/Thread/Zigbee
Частотный диапазон
2.400–2.4835 ГГц
Базовый чип
ESP32-H2 (RISC-V, 32-бит, 96 МГц)
Сетевые протоколы
Bluetooth Low Energy 5.2/5.3 (1M PHY, 2M PHY, Coded PHY, Bluetooth Mesh); IEEE 802.15.4 (Thread, Zigbee 3.0, Matter)
Пакетные протоколы
6LoWPAN, IPv6, CoAP, BLE GATT/GAP, Bluetooth Mesh, Zigbee ZCL.
Количество сокетов
до 8 одновременно активных TCP/UDP-соединений
Ток потребления в спящем режиме
≈ 10 µA (Deep Sleep)
Выводы
До 19 GPIO с поддержкой SPI, I2C, UART, PWM, ADC и других периферий.
Средний ток потребления
~22 мА (RX), ~33 мА (TX)
Напряжение питания, В
3,0–3,6 В (номинал 3,3 В)
Габариты, мм
13,2 × 12,0 × 2,4 мм
Количество ядер процессора
1 (одноядерный, RISC-V)
Защита соединения
AES-128, CCM, шифрование на уровне BLE и IEEE 802.15.4 (Thread/Zigbee/Matter)
microSD
Не поддерживается
Мощность
≈ 73 мВт (TX), ≈ 73 мВт (RX), &lt; 0,1 мВт в Deep Sleep
Рабочая температура
–40 … +105 °C
Ёмкость памяти
Flash: 2–4 МБ, SRAM: ~320 КБ, ROM: ~128 КБ
Bluetooth
BLE 5.2/5.3, поддержка Long Range (Coded PHY), High Speed (2 Мбит/с), Bluetooth Mesh
SDK
Да
Тип корпуса
SMD (LGA-пакет)
UART
До 2 интерфейсов, поддержка UART-загрузчика и отладки
SPI
Да
GPIO
До 19 универсальных выводов с поддержкой SPI, I2C, UART, PWM, ADC и других функций
Способ монтажа на печатную плату
Поверхностный монтаж (SMD, LGA-пакет)
Тип антенного разъёма
Интегрированная PCB-антенна (внешний разъём отсутствует, вариант MINI‑1U поддерживает внешнюю антенну)
esp32-h2-mini-1_mini-1u_datasheet_en.pdf
/
