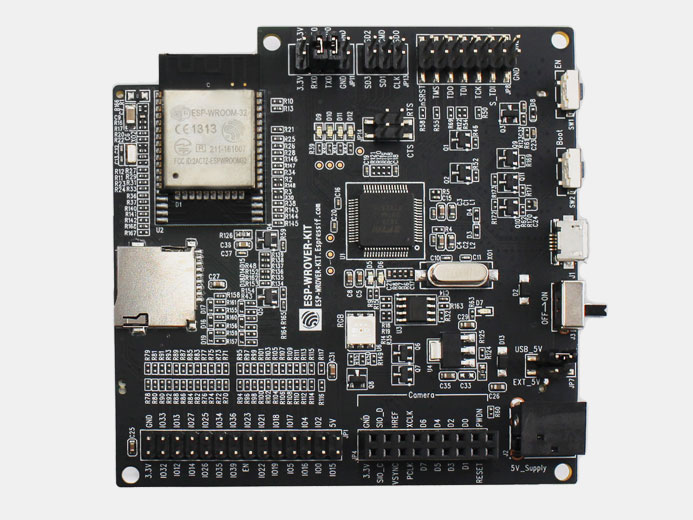

ESP-32 WROVER-KIT

Производитель: Espressif

Отладочная плата ESP-WROVER-KIT оснащена модулем ESP32-WROVER по умолчанию.

ESP-WROVER-KIT - это плата разработчика от компании Espressif для серии модулей Wi-Fi/Bluetooth ESP32. Плата совместима с модулями ESP32, в том числе ESP-WROOM-32 и ESP32-WROVER. Плата ESP-WROVER-KIT отличается тем, что поддерживает LCD и MicroSD-карту. Для удобства расширения I/O контакты были перенесены из чипа ESP32. Плата имеет усовершенствованный мультипротокольный USB-мост (FTDI FT2232HL), позволяющий разработчикам напрямую использовать JTAG для отладки ESP32 через интерфейс USB. ESP-WROVER-KIT позволяет осуществлять вторичную разработку простой и экономически выгодной.

Отладочная плата ESP-WROVER-KIT оснащена модулем ESP32-WROVER по умолчанию.

ESP-WROVER-KIT — это плата разработчика от компании Espressif для серии модулей Wi-Fi/Bluetooth ESP32. Плата совместима с модулями ESP32, в том числе ESP-WROOM-32 и ESP32-WROVER. Плата ESP-WROVER-KIT отличается тем, что поддерживает LCD и MicroSD-карту. Для удобства расширения I/O контакты были перенесены из чипа ESP32. Плата имеет усовершенствованный мультипротокольный USB-мост (FTDI FT2232HL), позволяющий разработчикам напрямую использовать JTAG для отладки ESP32 через интерфейс USB. ESP-WROVER-KIT позволяет осуществлять вторичную разработку простой и экономически выгодной.

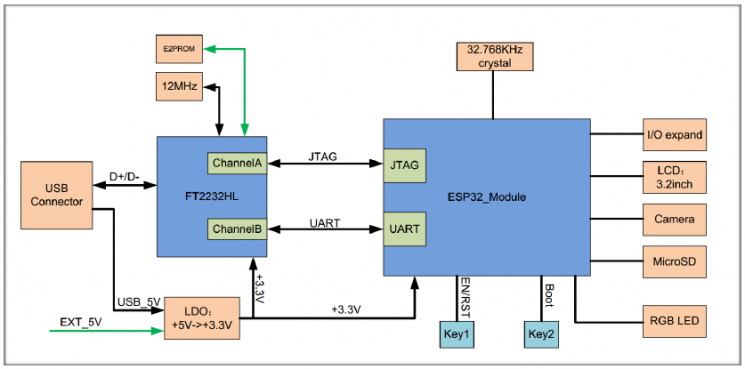

На приведенной ниже блок-схеме представлены основные компоненты ESP-WROVER-KIT и соединения между ними.

Функциональное описание

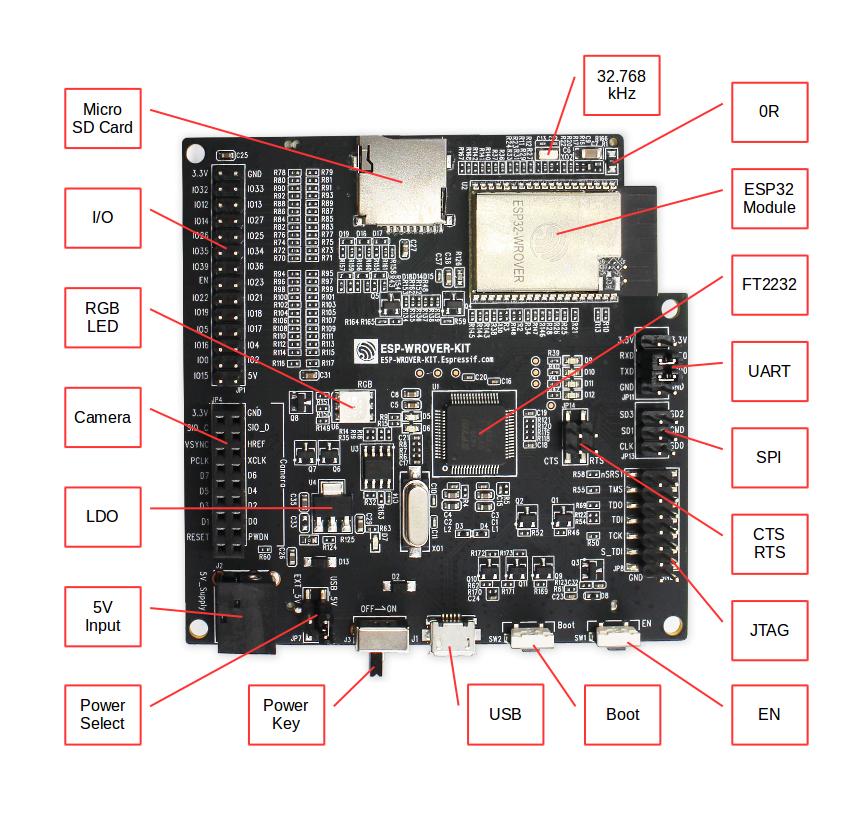

Список и рисунки, приведенные ниже, описывают ключевые компоненты, интерфейсы и элементы управления платы ESP-WROVER-KIT.

  • 32.768 кГц
    Внешний кварцевый генератор с высокой точностью 32,768 кГц обеспечивает чип часами с низким энергопотреблением во время режима глубокого сна.
  • 0R
    Нулевой резистор Ом, предназначенный для замены тока шунта. В зависимости от режима питания может быть отсоединен или заменен текущим шунтом для облегчения измерения тока.
  • ESP32 модуль
    ESP-WROVER-KIT совместим с ESP-WROOM-32 и ESP32-WROVER. Модуль ESP32-WROVER поддерживает все функции ESP-WROOM-32 и оснащён 32-MBit PSRAM ПЗУ для расширенных возможностей хранения и обработки данных.

ВНИМАНИЕ!
GPIO16 и GPIO17 используются как CS сигнал часов для PSRAM. Для обеспечения надёжной работы два GPIO не разрываются

  • FT2232
    Чип FT2232 - мультипротокольный мост USB-Serial. Пользователи могут управлять и программировать чип FT2232 через интерфейс USB для установления связи с ESP32. Чип FT2232 также оснащен интерфейсом USB-JTAG. USB-JTAG доступен на канале A FT2232, USB-последовательный на канале B. Встроенный чип FT2232 является одной из отличительных особенностей ESP WROVER-KIT. Это повышает удобство пользователей с точки зрения разработки приложений и отладки. Кроме того, пользователям не нужно приобретать отладчик JTAG отдельно, что снижает стоимость разработки.
  • UART
    Последовательный порт: последовательные TX/RX сигналы на FT2232HL и ESP32 разведены по обе стороны от JP11. По умолчанию к TX/RX выходам подведены перемычки. Чтобы использовать только последовательный интерфейс модуля ESP32, перемычки можно убрать, и модуль может быть подключен к другому внешнему последовательному устройству.
  • SPI
    SPI-интерфейс: SPI-интерфейс подключён к внешнему ПЗУ (PSRAM). Для подключения другого устройства SPI необходим дополнительный CS-сигнал. Электрический уровень ПЗУ этого модуля составляет 1,8 В. Если используется ESP-WROOM-32, обратите внимание, что электрический уровень ПЗУ этого модуля составляет 3,3 В.
  • CTS/RTS
    Управление потоком последовательного порта: по умолчанию контакты не подключены к схеме. Чтобы включить их, соответствующие контакты JP14 должны быть закорочены перемычками.
  • JTAG
    JTAG-интерфейс: JTAG сигналы на FT2232HL и ESP32 разделены по обе стороны JP8. По умолчанию оба сигнала отключены. Чтобы включить JTAG, перемычки нужно замкнуть.
  • EN
    Кнопка Reset: при нажатии этой кнопки настройки сбрасываются.
  • Boot
    Кнопка загрузки: нажатие кнопки Boot и нажатие кнопки EN инициирует режим загрузки прошивки. Затем пользователь может загрузить прошивку через последовательный порт.
  • USB
    USB-интерфейс. Выполняет функцию источника питания для платы и коммуникационного интерфейса между ПК и модулем ESP32.
  • Выбор питания (Power Select)
    Интерфейс выбора питания: ESP-WROVER-KIT может питаться через USB-интерфейс или через входной интерфейс 5 В. Пользователь может выбрать источник питания с помощью перемычки.
  • Включение/выключение питания (Power Key)
    Кнопка включения/выключения питания: переключение направо - включение питания платы; переключение налево - отключение питания платы.
  • Вход 5В
    Интерфейс питания 5 В используется в качестве резервного источника питания в случае полной нагрузки.
  • LDO
    NCP1117(1A). 5V-d-3.3V LDO. (Это альтернативный pin-совместимый LDO-LM317DCY с выходным током до 1,5 А). NCP1117 может обеспечивать максимальный ток 1A. Решения LDO доступны с фиксированным выходным напряжением и переменным выходным напряжением.
  • Камера
    Интерфейс камеры: поддерживается стандартный модуль камеры OV7670.
  • RGB
    Красный, зеленый и синий (RGB) светодиоды, которые управляются широтно-импульсной модуляцией (ШИМ).
  • I/O
    Все контакты на модуле ESP32 выводятся на разъемы на ESPWROVER-KIT. Пользователи могут программировать ESP32 для включения нескольких функций, таких как PWM, ADC, DAC, I²C, I²S, SPI и т. д..
  • Micro SD карта
    Слот для Micro SD карты для хранения данных.

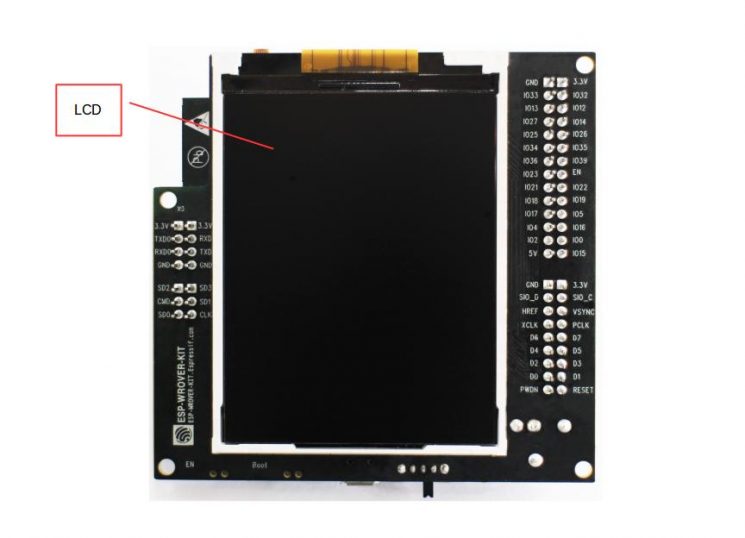

  • LCD

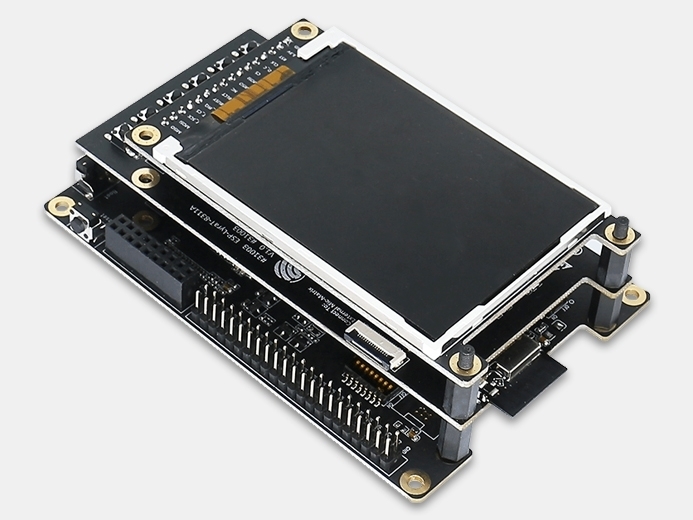

    ESP-WROVER-KIT поддерживает монтаж и сопряжение 3,2-дюймового стандартного 4-проводного последовательного периферийного интерфейса SPI (как показано на рисунке ниже).
