Производитель: Espressif

Плата разработчика ESP32-S2-Saola-1 создана для простого создания прототипов отладки приложений, позволяет работать с серией модулей ESP32-S2.

Плата является универсальной и обеспечивает быстрое создание пользовательских IoT-приложений.

Подходит для работы с модулями Espressif: ESP32-S2-WROVER, ESP32-S2-WROVER-I, ESP32-S2-WROOM, ESP32-S2-WROOM-I.
Плата разработчика ESP32-S2-Saola-1

ESP32-S2-Saola-1 - это миниатюрная плата для разработки на основе ESP32-S2 производства Espressif. Для простоты подключения периферии большинство контактов ввода/вывода врезаны в разъёмы с обеих сторон. Разработчики могут либо подключать периферийные устройства с помощью перемычек, либо устанавливать ESP32-S2-Saola-1 на макетную плату.

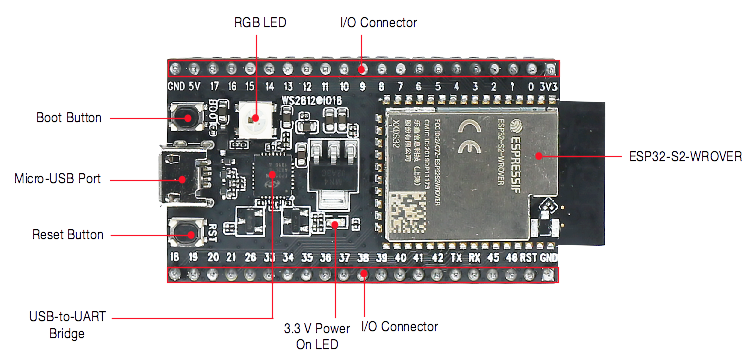

Ключевые компоненты с описанием:

ESP32-S2-WROVER

ESP32-S2-WROVER - высокопроизводительный Wi-Fi-модуль с микропроцессором, имеет встроенный чип ESP32-S2,
поставляется с PCB-атенной, 4 МБ внешнюю память SPI flash и дополнительную 2 МБ PSRAM

I/O коннектор

Все доступные контакты GPIO (за исключением шины SPI для флэш-памяти и PSRAM) подключены к разъёмам на плате.
Пользователи могут программировать микросхему ESP32-S2 для включения нескольких функций, таких как SPI, I²S, UART, I²C, сенсорные датчики, ШИМ и т.д.

USB в UART мост

Единый чип моста USB-UART обеспечивает скорость передачи до 3 Мбит/с

Кнопка загрузки (Boot Button)

Кнопка загрузки.
Удерживание Boot и затем нажатие Reset запускает режим загрузки прошивки через последовательный порт

Кнопка Reset

Кнопка сброса

Индикатор включения питания: 3.3 V Power On LED

Индикатор включения питания 3,3 В

Micro-USB порт

USB интерфейс.
Источник питания для платы, а также интерфейс связи между компьютером и чипом ESP32-S2

RGB LED

Адресуемый RGB LED (WS2812), управляется GPIO18

Частотный диапазон
2412...2484 МГц
Базовый чип
ESP32-S2
Сетевые протоколы
IPv4, IPv6, SSL, HTTP/FTP/MQTT
Пакетные протоколы
TCP/UDP
Режимы Wi-Fi
Station/SoftAP/SoftAP+Station/P2P
Количество сокетов
4
Напряжение питания, В
3,3
Процессор
Xtensa ® 32-bit LX7
Количество ядер процессора
1
Рабочая температура
-40°C...+85°C
Bluetooth
Нет
SDK
Да
UART
Да
SPI
Да
GPIO
Да
Стандарт сети Wi-Fi
802.11b/g/n
Схема платы ESP32-S2-Saola-1 [eng]
/
