Wi-Fi/Bluetooth-модуль ESP32-WROVER-IB

Производитель: Espressif

ESP32-WROVER-IB - Wi-Fi/Bluetooth-модуль, выполненный на базе чипа ESP32-D0WD.
Имеет на борту IPEX-антенну, память Flash 4 МБ и память PSRAM 8 МБ.

ESP32-WROVER-IB - высокопроизводительный совмещённый Wi-Fi-BT-BLE MCU-модуль, разработанный для широкого круга применений, например, от маломощных сетевых датчиков до самых сложных приложений, таких как кодирование голоса, потоковая передача музыки и MP3 кодирование.
ESP32-WROVER-IB - высокопроизводительный комбинированный WiFi-BT-BLE MCU модуль от Espressif, рассчитанный на применение в различных приложениях, где требуется максимально низкое энергопотребление, например, сетевые датчики, маяки, электронные устройства для мобильной медицины и т.п.

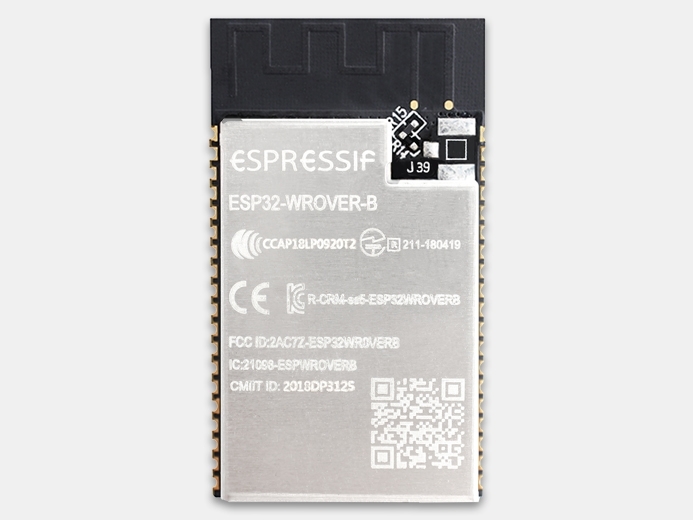

Модуль производится в двух версиях: ESP32-WROVER-B c PCB-антенной на борту и ESP32-WROVER-IB с поддержкой IPEX-антенны. Обе версии имеют память 4 МБ внешней SPI flash-памяти и дополнительно 8 MB SPI Pseudo static RAM (PSRAM).

ESP32-WROVER-IB поддерживает передачу данных по Wi-Fi на частоте 2.4 ГГц и по Bluetooth (двойной режим Classic и Low-Energy). Такая комбинация позволяет реализовывать различные сценарии в решениях, где требуется покрытие Wi-Fi-сигналом на большие расстояния. Помимо этого наличие стандартного протокола Bluetooth позволяет пользователям обеспечить защищённое соединение модуля ESP32-WROVER-B и мобильного телефона для обмена данными на короткие дистанции с использованием УВЧ радиоволн. ESP32-WROVER-IB может выполнять функции маяка, передавая свои идентификационные данные по Bluetooth Low Energy на портативные электронные устройства в радиусе до 50 метров.

Отличительные особенности
  • Два независимых ядра процессора с регулируемой тактовой частотой в диапазоне от 80 МГц до 240 МГц
  • +19.5 дБм выходная мощность на антенне, что обеспечивает хороший физический диапазон охвата
  • Стандартный протокол Classic Bluetooth, а также поддержка: L2CAP, SDP, GAP, SMP, AVDTP, AVCTP, A2DP (SNK) и AVRCP (CT)
  • Поддержка Bluetooth Low Energy (BLE), включая L2CAP, GAP, GATT, SMP, и GATT (BluFi, SPP) и т. д.
  • Bluetooth Low Energy (BLE): подключение к смартфонам, функционирование в качестве маяка
  • Режим Sleep менее 5 μA, что позволяет применять модуль в приборах с батарейным питанием и в носимой электронике
  • Встроенная память 4 МБ flash
  • Периферийные устройства: ёмкостные сенсорные датчики, датчик Холла, low-noise sense amplifiers, интерфейс SD-карты, Ethernet, высокоскоростной SPI, UART, I²S и I²C.
Технические характеристики

Wi-Fi Протоколы   802.11 b/g/n (802.11n до 150 Мбит/с)
  A-MPDU и A-MSDU агрегация и 0.4 µs guard interval support
  Частотный диапазон    2.4...2.5 ГГц
Bluetooth Протоколы    Bluetooth v4.2 BR/EDR и BLE спецификация
    NZIF приёмник с чувствительностью –97 дБм
  Радио Передатчик класса 1, 2 и 3
    AFH
  Аудио    CVSD и SBC
Аппаратные средства Интерфейсы    SD-карта, UART, SPI, SDIO, I²C, LED PWM, Motor PWM, I²S, IR, счётчик импульсов, GPIO, ёмкостный сенсорный датчик, ADC, DAC
  Сенсор     датчик Холла
  Кристалл 40 МГц
  SPI flash  4 МБ
      PSRAM   8 МБ
  Питание, В 2,7...3,6
  Минимальный ток, доставляемый от источника питания, мА 500
  Диапазон рабочих температур    –40°C...+65°C
  Размер, мм  18.00±0.10 x 31.40±0.10 x 3.30±0.10





Частотный диапазон
2,4…2,5 ГГц
Базовый чип
ESP32-D0WD, 5 х 5 мм
Сетевые протоколы
IPv4, IPv6, SSL, HTTP/FTP/MQTT
Пакетные протоколы
TCP/UDP
Режимы Wi-Fi
Station/SoftAP/SoftAP+Station/P2P
Количество сокетов
4
Ток потребления в спящем режиме
5 μA
Выводы
38 (SD-карта, UART, SPI, SDIO, I²C, LED PWM, Motor PWM, I²S, IR, счётчик импульсов, GPIO, ёмкостный сенсорный датчик, ADC, DAC)
Средний ток потребления
80 мА
Напряжение питания, В
2,7...3,6
Процессор
2, Xtensa® 32-bit LX6
Габариты, мм
18 x 31,4 x 3,3
Количество ядер процессора
2
Защита соединения
WPA/WPA2/WPA2-Enterprise/WPS
microSD
Да
Мощность
18 дБм
Рабочая температура
-40°C…+65°C
Ёмкость памяти
4 МБ внешней SPI flash и 8 МБ SPI (PSRAM)
Bluetooth
Bluetooth v4.2 BR/EDR и BLE
SDK
Да
Тип корпуса
SMD
UART
Да
SPI
Да
GPIO
Да
Способ монтажа на печатную плату
SMT
Стандарт сети Wi-Fi
802.11 b/g/n
Тип антенного разъёма
IPEX
