ESP32-S2. Новый чип SoC от компании Espressif

ESP32-S2 - новый высокомощный Wi-Fi чип SoC от компании Espressif, обеспечивающий безопасную передачу данных по Wi-Fi в портативных и встраиваемых системах, первый чип в линейке Espressif c поддержкой USB.

Компания «ЕвроМобайл» - официальный дистрибьютор Espressif (мировой лидер в области разработки и широкого производства Wi-Fi-чипов и модулей для интернета вещей) в России - представляет обновленную версию SoC-чипа из линейки ESP32 – чип ESP32-S2.

Это высокоинтегрированный чип, поставляется со множеством аппаратно встроенных компонентов и может быть использован как самостоятельно в качестве ядра беспроводного функционала для различных устройств, так и в качестве основы для создания различных приложений на базе модулей серии ESP32-S2.

В ESP32-S2 реализованы самые современные алгоритмы безопасности:
  • Загрузчик доверенных приложений на основе RSA-3072
  • Флэш-шифрование на основе AES256-XTS для защиты конфиденциальных данных в состоянии покоя
  • 4096-битная память eFUSE с 2048 битами, доступными для применения
  • Периферийное устройство цифровой подписи для безопасного хранения личных ключей и генерации подписей RSA.
Важно отметить, что это первое решение в линейке ESP32 со встроенным интерфейсом USB (OTG), а также имеющий некоторые новые функции, такие как WiFi Time-of-Flight (ToF), аппаратная безопасность, поддержка LCD RGB, интерфейсы камеры и многое другое.

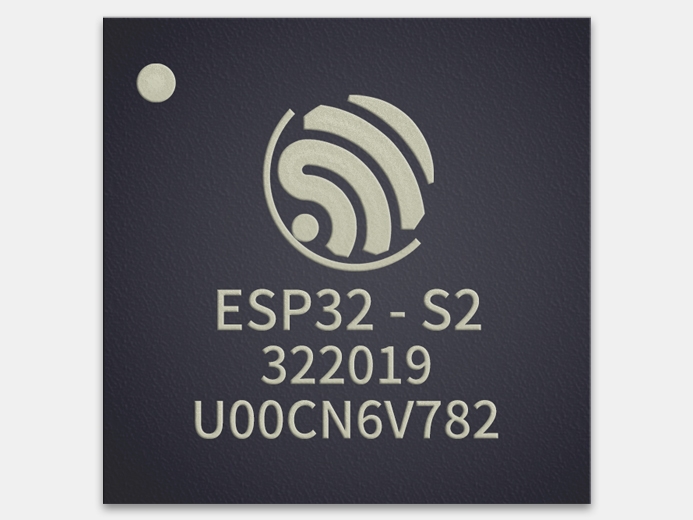

ESP32-S2. Новый чип SoC от компании Espressif

Обратите внимание, что, в отличие от других чипов линейки ESP32, выпущенных Espressif ранее, ESP32-S2 не поддерживает Bluetooth.

Ключевые преимущества:
  • Высокопроизводительный одноядерный процессор Xtensa® 32-bit LX7 CPU с тактовой частотой до 240 МГц. Свободный ресурс управляющего процессора в большинстве случаев поддерживает разработку и функционирование самых требовательных приложений, без необходимости хостинга внешних микроконтроллеров
  • SoC-форм-фактор, QFN 7x7 мм с 56 пинами - «система на кристалле», что экономит место на плате, снижает стоимость разработок и время вывода решений на рынок
  • Сверхнизкое энергопотребление: сверхточная синхронизация тактовых стробов, динамическое масштабирование напряжения и частоты
  • Широкий набор интерфейсов: 43 GPIO, высокоскоростной интерфейс USB OTG, SPI, I²S, UART, I²C, светодиодный ШИМ, ЖК-интерфейс, интерфейс камеры, АЦП, ЦАП, сенсорный датчик, датчик температуры
  • Низкое энергопотребление в режиме сна (менее 5 мкА) позволяет использовать чип в устройствах с батарейным питанием или в устройствах с длительным временем ожидания
  • Память RAM – 128 KB ROM, 320 KB SRAM, 16 KB SRAM для RTC
  • Преемственность решения и использование апробированной среды разработки программного обеспечения ESP-IDF, предлагаемой Espressif в открытом доступе, сокращает время выхода решений на рынок
  • ESP32-S2 имеет оптимальное соотношение производительности и стоимости, тем самым позволяя создавать оптимизированные с крайне низким энергопотребление решения интернета вещей.

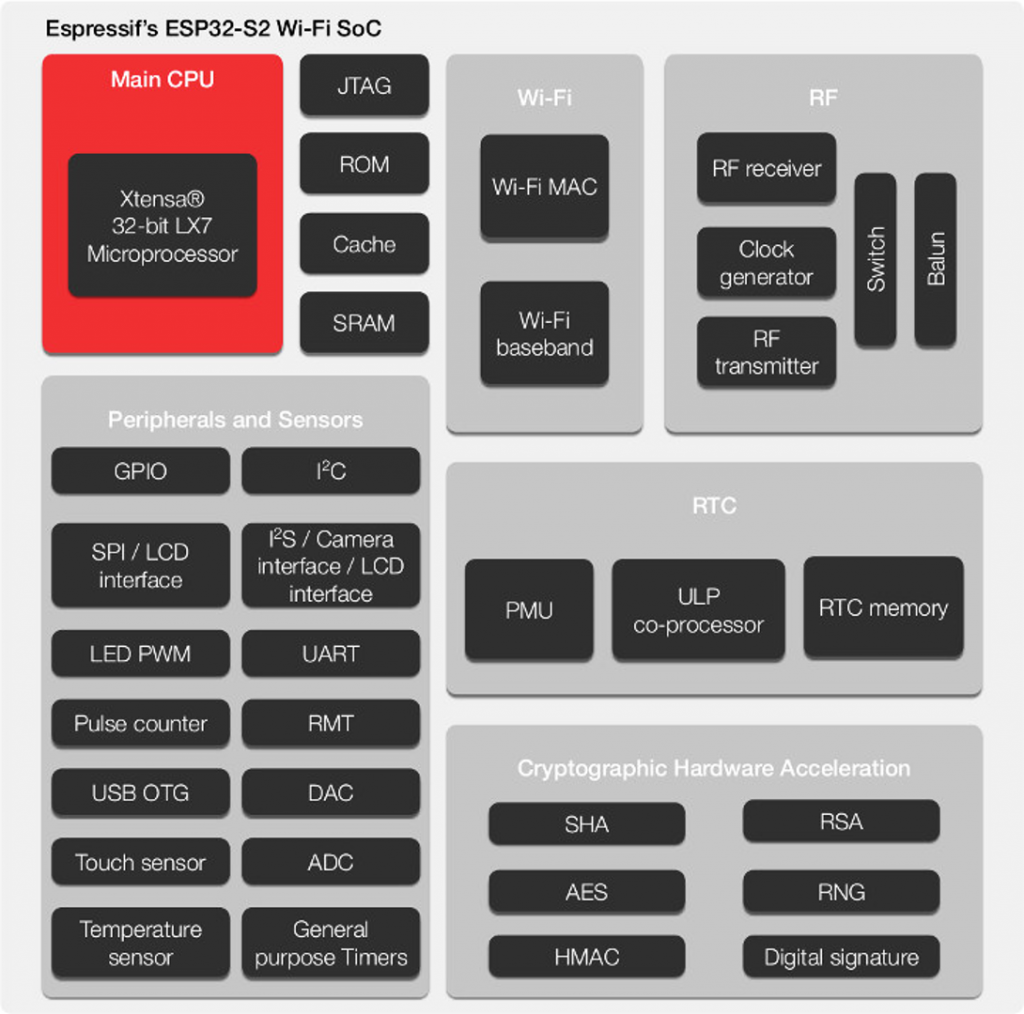

Блок-схема Wi-Fi чипа ESP32-S2

Блок-схема Wi-Fi чипа ESP32-S2

Связь
  • Wi-Fi 802.11 b/g/n
  • 1x1 transmit and receive (возможность передавать и получать данные одновременно)
  • Поддержка HT40 со скоростью передачи данных до 150 Мбит/с
  • Поддержка сетей TCP/IP, ESP-MESH, TLS 1.0, TLS 1.1 и TLS 1.2 и других сетевых протоколов, работающих через Wi-Fi
  • Поддержка онлайн измерений Time-of-Flight (TOF) с обычными пакетами Wi-Fi

IO периферия

  • 43 программируемых GPIO
  • 14 емкостных сенсорных входов IO
  • Стандартные интерфейсы, включая SPI, I2C, I2S, UART, ADC / DAC и PWM
  • Интерфейс LCD (по умолчанию поддерживается 8-битная параллельная RGB / 8080/6800), а также возможна поддержка 16/24-битной параллельной шины
  • Интерфейс камеры поддерживает 8- или 16-битный датчик изображения DVP, работающий с тактовой частотой до 40 МГц
  • Полная поддержка USB OTG

Сферы применения

  • Приложения интернета вещей
  • Промышленная автоматизация
  • Носимая электроника
  • Энергетика и ЖКХ
  • Розничная торговля и кейтеринг
  • POS-терминалы
  • Безопасность и системы контроля доступа
  • Умный город и умный дом
  • Транспортная телематика, Wi-Fi на транспорте
  • Измерительные, регистрирующие и медицинские приборы на основе HMI решений
  • Автоматизация зданий и сооружений
  • Беспилотные автомобили и летательные аппараты
  • Удалённая диагностика
  • Домашняя автоматика
  • Умное сельское хозяйство: оросительные системы, контроль температуры, влажности и состояния почвы и окружающей среды
  • Интеллектуальное освещение
  • Дистанционный мониторинг
  • Робототехника.

На базе данного чипа Espressif разработала и анонсировала серию Wi-Fi-модулей:

Модуль ESP32-S2-WROOM ESP32-S2-WROOM-I ESP32-S2-WROVER ESP32-S2-WROVER-I

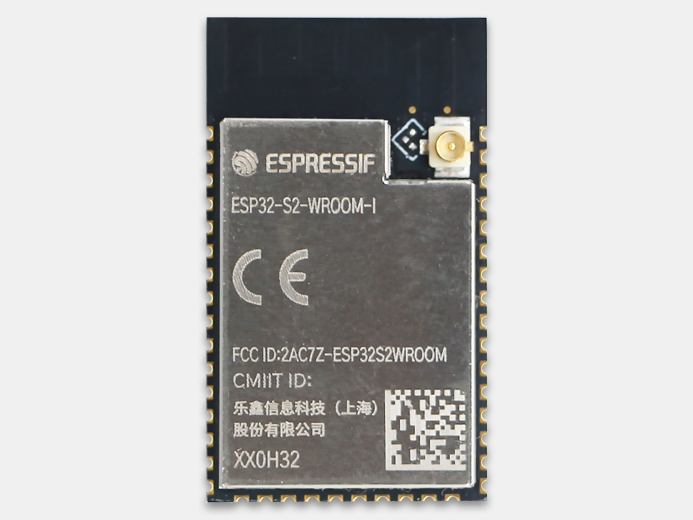

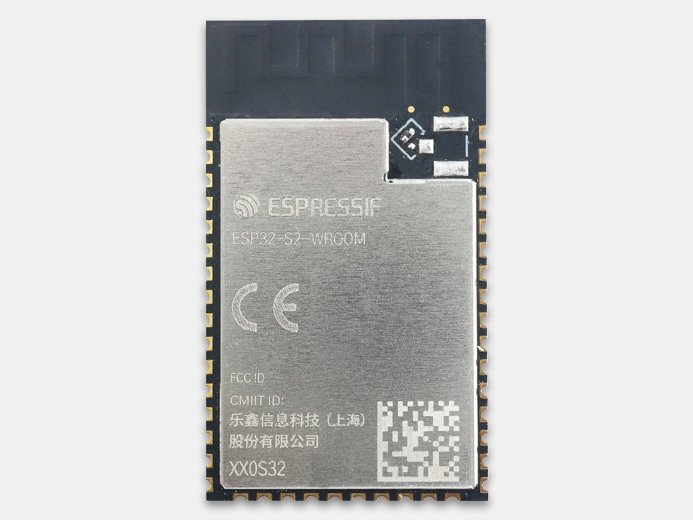

Внешний вид ESP32-S2-WROOM ESP32-S2-WROOM-I

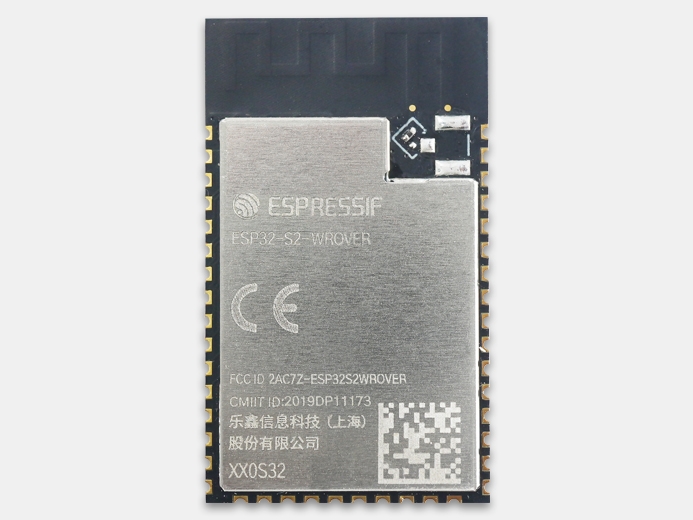

ESP32-S2-WROVER

Антенна  PCB    IPEX    PCB    IPEX
Память  встроенная SPI flash 4 МБ  встроенная SPI flash 4 МБ встроенная 4 МБ SPI flash и 2 МБ PSRAM встроенная 4 МБ SPI flash и 2 МБ PSRAM
Размеры, мм 18 х 31 х 3,3 18 х 31 х 3,3    18 х 31 х 3,3
18 х 31 х 3,3

А для создания прототипов и тестирования приложений доступны платы разработчика ESP32-S2 DevKits:


Линейка продукции ESP32-S2 - это идеальный выбор для самого широкого спектра применений и сценариев, относящихся к интернету вещей (IoT), а также для использования в носимой электронике и в решениях концепции «умный дом». Благодаря своей универсальности ESP32-S2 применим как в бытовых, так и в промышленных применениях. Компания «ЕвроМобайл» - официальный дистрибьютор Espressif в России.
