Конвертер MBus 60 (M-Bus - RS-232)

Конвертер MBus 60 (M-Bus - RS-232) от TechBase купить в ЕвроМобайл
Конвертер MBus 60 (M-Bus - RS-232) от TechBase купить в ЕвроМобайл
Конвертер MBus 60 (M-Bus - RS-232) от TechBase купить в ЕвроМобайл

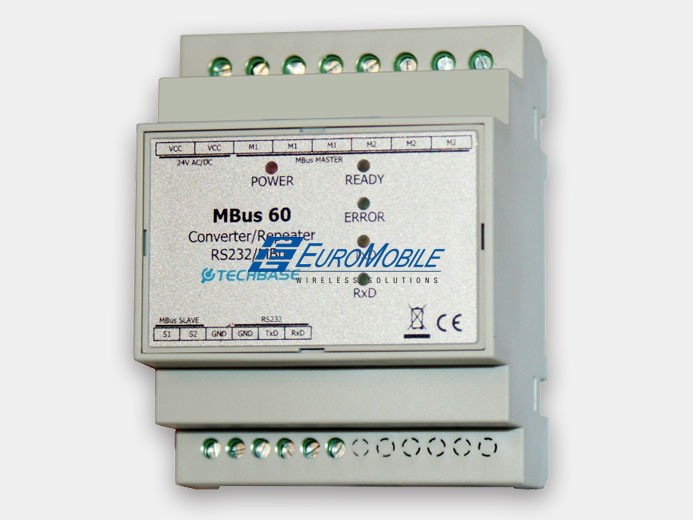

Конвертер MBus 60 (M-Bus - RS-232) - изображение

Производитель: TechBase

MBUS60 Конвертер (Repeater) передачи данных M-Bus «Master» к RS-232.
Конвертер MBus 60 - конвертер электрического стандарта RS-232 – M-Bus. Конвертер MBus 60 работает как устройство M-Bus «Master»...

MBUS60 Конвертер (Repeater) передачи данных M-Bus «Master» к RS-232.

Конвертер MBus 60 - конвертер электрического стандарта RS-232 – M-Bus. Конвертер MBus 60 работает как устройство M-Bus «Master» и позволяет запитывать (подключать) до 60 стандартных приемников M-Bus (устройств «Slave»). Может применяться с любыми устройствами, имеющими интерфейс M-bus, такими как, например, счетчики тепловой энергии, электрической, исполнительные модули, регистраторы, интеграторы данных и др. Дополнительно включает интерфейс M-Bus «Slave», благодаря чему может использоваться как усилитель (repeater) сигнала M-Bus.

В конвертере предусмотрены светодиодные индикаторы данных: передача (TxD), прием (RxD), перегрузка шины M-Bus (ERROR), готовность шины M-Bus (READY), а также «Питание» (POWER). Интерфейсы физически выполнены в виде контактов с винтовыми зажимами. Конструкция позволяет крепить устройство на DIN-рейку (TS35).



Отличительные особенности

  • Преобразование RS232 - M-Bus
  • Обслуживание до 60 стандартных приёмников MBus
  • Скорость передачи данных: 300 до 19200 бит/с
  • Гальваническое разделение: RS-232, M-Bus, питание
  • Защита M-bus от перенапряжений
  • Работает также как усилитель сигнала M-bus (Repeater)
  • Светодиодная сигнализация: питание, перегрузка, передача данных
  • Напряжение питания: +20...35 В либо ~20...24 В
  • Монтаж на DIN-рейку (TS35).

Технические характеристики

Аппаратные возможности
Конвертер RS232 – MBus (преобразование электрического стандарта)
Выход MBus «Slave» (может работать как усилитель сигналов шины MBus)
Светодиодные индикаторы: Tx, Rx, перегрузка MBus, питание
Интерфейсы
Скорость передачи данных 300 ~ 19200 бит/с
RS232 TxD, RxD, GND
MBus M+, M- конфигурация
Максимальное количество приемников M-Bus 60 (MBus «slave»)
Защита от перенапряжений M-Bus 43V 600 W/1ms
Гальваническое разделение RS232~MBus – 100 V AC/DC.
RS232~питание – 100 V AC/DC.
Питание~MBus – 100 V AC/DC
Условия работы
Питание +20...35 В, ~20...24 Vac. Максимальная потребляемая мощность: 12 Вт
Диапазон рабочих температур 0 ~ 60°C
Температура хранения -20 ~ 85°C
Влажность 5 ~ 95%RH (без конденсата)
Размеры, мм 70x90x60
Сертификация
CE (EN 55022:1998 Class A, EN 61000-3-2:2000, EN 61000-3-3:1995, EN 55024:1998)
Краткая инструкция по установке MBus60 [eng]Краткая техническая спецификация для MBus 60 [eng]
/
