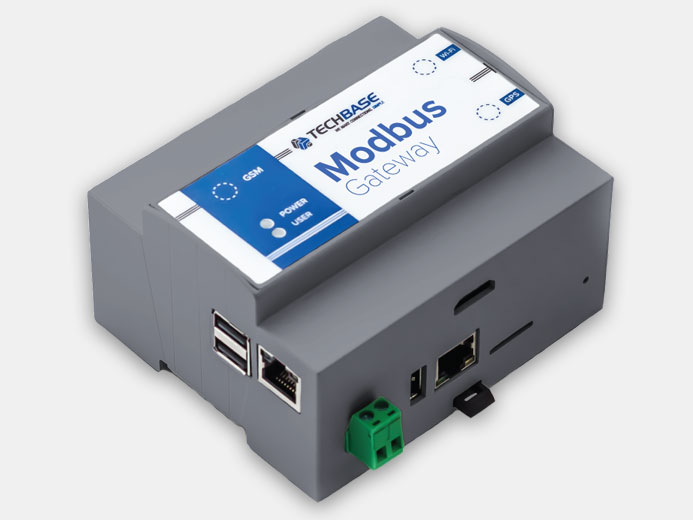

Modbus Gateway (ModBus-шлюз)
Производитель: TechBase
Modbus Gateway - это ModBus-шлюз, разработанный для простой интеграции Modbus RTU и сетей TCP/MQTT/SNMP. Благодаря шлюзу вспомогательные устройства Modbus могут быть легко добавлены в существующую ...Modbus Gateway - это ModBus-шлюз, разработанный для простой интеграции Modbus RTU и сетей TCP/MQTT/SNMP. Благодаря шлюзу вспомогательные устройства Modbus могут быть легко добавлены в существующую сеть Modbus TCP, и вспомогательные устройства Modbus TCP могут стать доступными для последовательных управляющих устройств (master).
У Modbus Gateway также есть панель удалённого доступа к Интернету, позволяющая управлять группами устройств. Это делает интеграцию настраиваемой и легкой.
Modbus Gateway можно использовать как:
- Конвертер протоколов и интерфейсов
- Регистратор данных
- Встроенный веб-сервер
- Встроенный компьютер
- Телеметрический IoT модуль
- PLC промышленный модем и GPRS, 3G, 4G/LTE роутер
- I/O встроенный модуль
- GPRS, 3G, 4G/LTE модуль уведомлений
- Устройство доступа через веб-сайт (визуализация)
- GPS-модуль
Особенности адаптации к промышленным условиям:
- Низкое потребление энергии
- Часы с питанием от батарейки (RTC)
- Функция WatchDog обеспечивает контроль работы оборудования для выбранных сервисов
- Для FLASH-памяти используется эффективная файловая система, обеспечивающая длительную безотказную работу.
- Компактный, прочный корпус из ABS-пластика, приспособленный для установки на DIN-шину
- Простая установка благодаря использованию разъединяемых винтовых клемм.
- Нет движущихся элементов (вентиляторы, пластинчатые диски)
- Работает при температуре от -25°С до 80°C
Технические характеристики:
|
Ethernet интерфейс |
|
|
Протокол |
Modbus TCP, MQTT, SNMP |
|
Количество портов |
До двух портов |
|
Пропускная способность |
100 Мбит/сек |
|
Соединители |
RS45 |
|
Последовательный интерфейс |
|
|
Протокол |
Modbus RTU/ASCII Master/Slave |
|
Количество входов |
1/2/4/8 |
|
Стандарт последовательной связи |
RS-232/485 |
|
Соединители |
Винтовые клеммы |
|
Защита изоляции |
Защиту от перенапряжения обеспечивает двунаправленный 24 В постоянного тока, максимальная мощность – 600 Вт |
|
Сигналы серийного интерфейса |
|
|
RS-232 |
TxD, RxD, GND |
|
RS-485 |
Data+, Data |
|
Программное обеспечение |
|
|
Конфигурация |
Веб-панель, консоль SSH, консоль Telnet, последовательная консоль |
|
Тип ПО |
Linux (Kernel 4.0+), iMod, iModCloud |
|
Сетевые протоколы |
TCP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMPv1 (agent), SNMPv2 (agent), ARP, Telnet |
|
Multi-master and Multi-drop |
Master режим: 128 TCP slaves/серверы Slave режим: 256 TCP masters/клиенты |
|
Источник питания |
|
|
Напряжение питания |
От 7 до 30 В постоянного тока, желательно 12 В постоянного тока при силе тока 1 A |
|
Потребляемая мощность w / w / o модем |
2 Вт - 5 Вт (обычно 3 Вт) / 4 Вт - 10 Вт (обычно 5 Вт) |
|
Механические характеристики |
|
|
Хранение данных |
Внутренняя память 4 ГБ EMMC, Внешняя память USB |
|
Корпус и монтаж |
ABS, монтаж на DIN-рейку |
|
Габариты |
35 x 101 x 120 мм или 91 x 106 x 61 мм |
|
Условия работы/хранения |
Температура: от -250 С до 80° C, |
|
Влажность: от 5% до 95% относительной влажности (без конденсации) |
|
